Замена только стекла Motorola Moto X 2-го поколения, замена только стекла

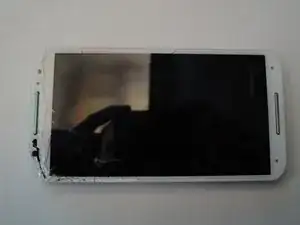

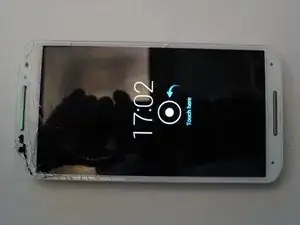

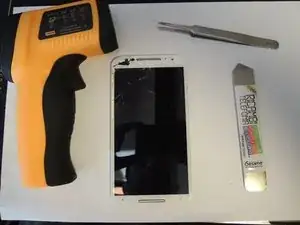

стекло разбито, но сенсор и дисплей работают

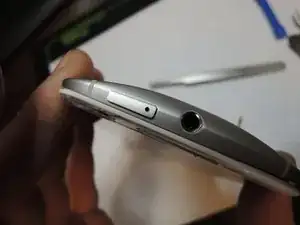

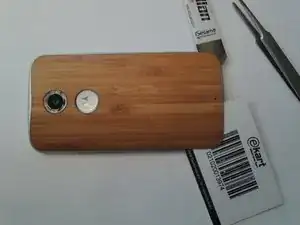

снять лоток SIM-карты

использовать isesamo только чтобы приподнять небольшую часть снизу. затем продолжить с картой типа банковской, чтобы приподнять заднюю панель.

она была приклеена очень прочным клеем 3M по всей поверхности.

Внимание!! начинать снизу вверх — риск повредить что‑то внутри очень велик.

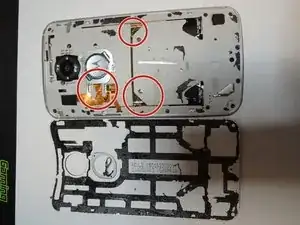

после снятия вот результат

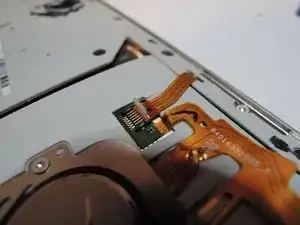

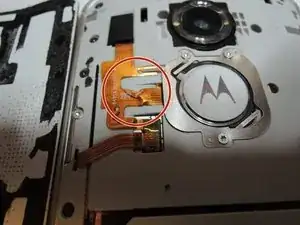

обратите внимание, как вставляли карту для отделения клея: при подъёме я согнул шлейф питания, к счастью, была деформирована лишь часть ненужной дорожки и функциональность кнопок не пострадала.

не зная конструкции, я также сломал расположенную снизу NFC‑антенну. ничего серьёзного, но этого можно было избежать, начиная отклеивание задней панели снизу вверх

снять эти две резиновые заглушки

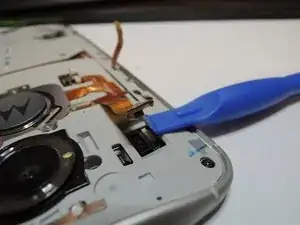

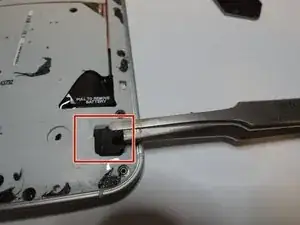

отсоединить шлейф батареи пластиковой лопаткой

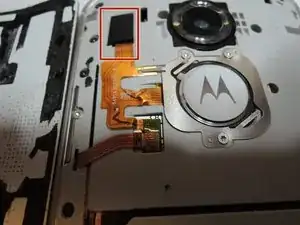

отсоединить шлейф, входящий в корпус

поднять язычок и вынуть шлейф, ведущий к кнопкам

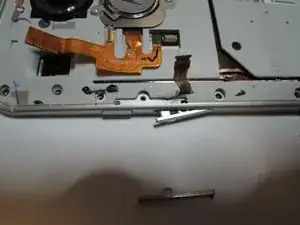

отвернуть винт крепления кнопок

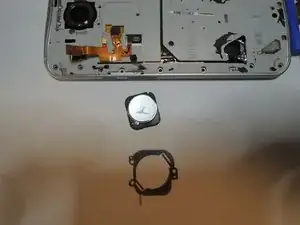

снять кронштейн и вынуть кнопки

отвернуть 18 черных винтов T3 по периметру рамки. Поскольку у меня не было T3, я взял T4 и напильником для ногтей сточил зубчики до соответствия T3

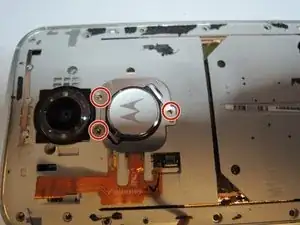

отвернуть 3 серебристых винта в области логотипа Motorola

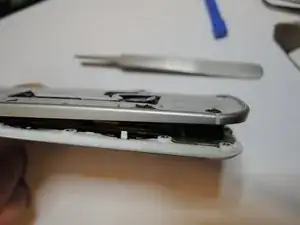

отвести защёлки назад и приподнять рамку от дисплея

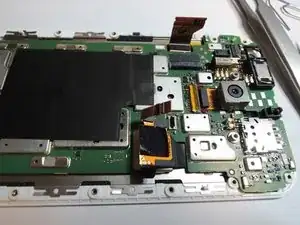

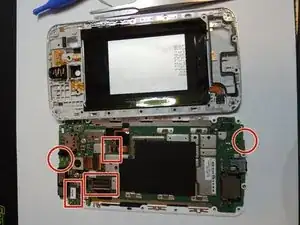

отсоединить шлейфы от материнской платы и отжать язычки, чтобы приподнять плату

аккуратно вынуть материнскую плату

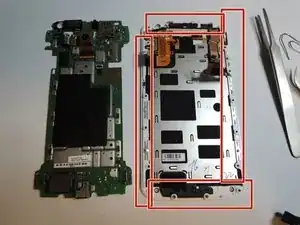

снять звуковые фильтры и сохранить их (значок квадрат)

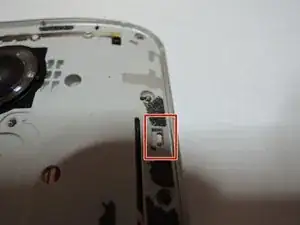

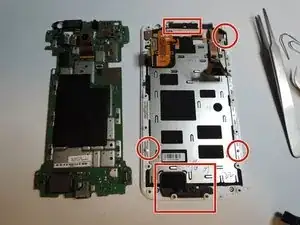

снять экранный каркас, открыв 4 защёлки (не все показаны на изображении)

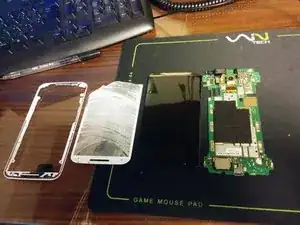

отделить стекло от белой рамки.

Внимание! клей, которым приклеено стекло, не реагирует на тепло; я перегрел и оставил на дисплее жёлтое пятно

с большой терпеливостью и с помощью isesamo отделяйте постепенно

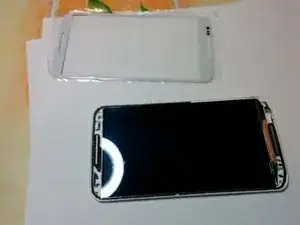

с помощью вольфрамовой проволоки и нагревателя (например, походной горелки) нагреть максимум до 90 °C, контролируя инфракрасным термометром, и медленно отделить стекло от дисплея

очистить оставшийся клей с дисплея дебондером

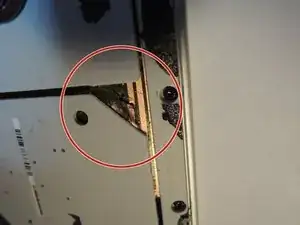

видите жёлтое пятно вверху слева на дисплее? я перегрел — это не влияет на работу, но на чёрном экране пятно заметно

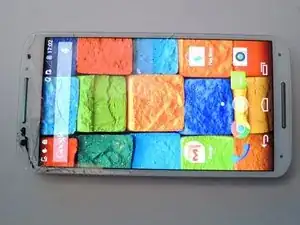

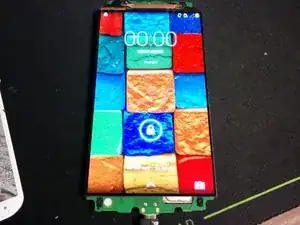

проверить работу дисплея

установить дисплей в рамку и приклеить стекло к дисплею. использовать UV-печь для закрепления клея без воздушных пузырей

работа в процессе, завтра загружу последние шаги
