Замена камеры G'z One Boulder

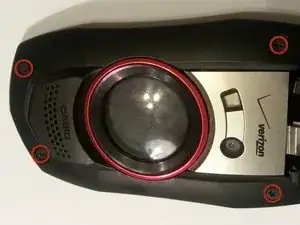

На верхней части крышки находятся 4 чёрных винта, которые нужно выкрутить. Отвёртка с плоским лезвием 1,5 мм подойдёт для звездообразных головок винтов.

Обратите внимание, что два винта, ближайшие к петле, длиннее остальных двух.

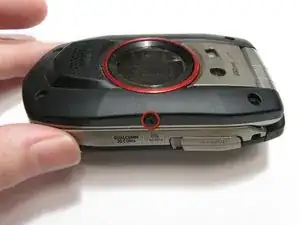

Удалите два боковых винта.

При сборке может потребоваться прижать переднюю и заднюю часть крышки вместе при вкручивании этих боковых винтов, чтобы отверстия совпали.

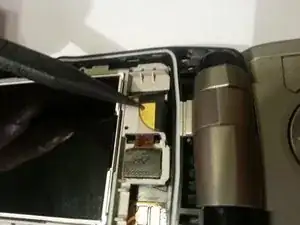

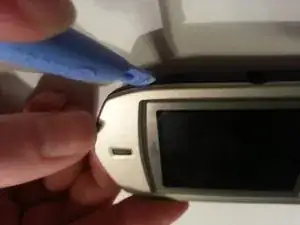

Используйте пластиковый инструмент для раскрытия, чтобы отделить крышку экрана от остальной части крышки.

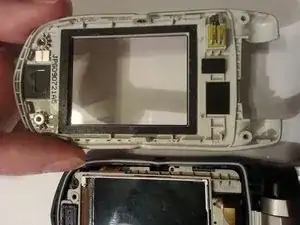

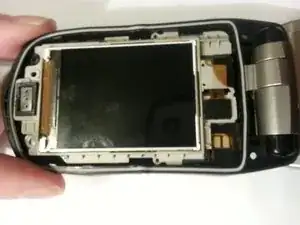

Ваш телефон должен выглядеть как на левом изображении.

Если собираете после предыдущего шага, убедитесь, что гибкий кабель правильно расположен перед фиксацией передней крышки.

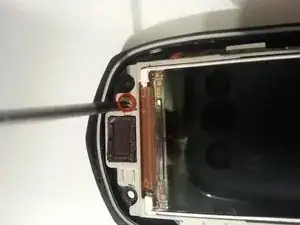

Снимите один винт, расположенный на левой стороне телефона, учитывая ориентацию на изображении.

Это освободит плату логики от задней крышки.

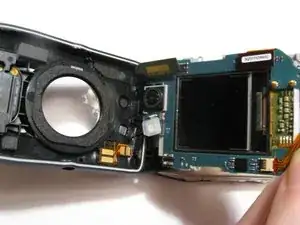

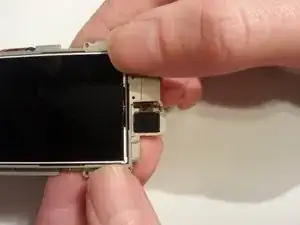

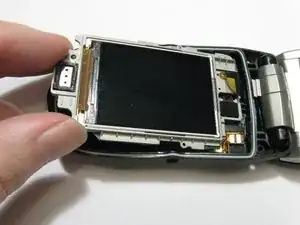

Поднимите плату из корпуса, начиная с верхней части. Продолжайте складывать её вперёд, чтобы получить доступ к всё ещё подключенному гибкому кабелю.

Аккуратно подденьте плату логики пластиковым прутком и вытяните её снизу вверх в текущей ориентации.

Гибкий кабель подключён под платой логики. Для их разъединения требуется небольшая сила.

Хотя для подъёма платы требуется некоторое усилие, будьте осторожны, чтобы не согнуть контакты с обеих сторон.

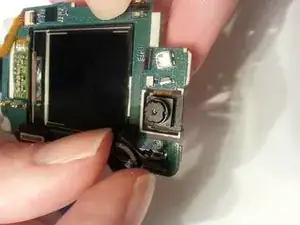

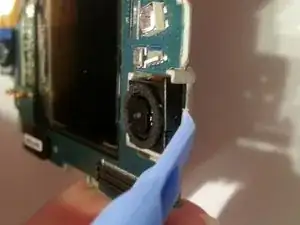

Вокруг камеры находится пластиковая рамка, которая удерживает её на месте. Сначала подденьте её, обращая внимание на ориентацию детали и на то, что есть выступ, направленный в ту же сторону, что и гибкий кабель.

Когда рамка ослабнет, её можно снять и отложить. Следующий шаг — отсоединить гибкий кабель.

Переверните телефон так, чтобы перед вами был внутренний ЖК-дисплей и задняя часть камеры.

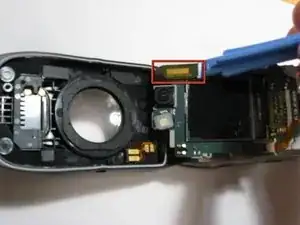

Используйте поддевной инструмент, чтобы отсоединить гибкий кабель от остальной платы.

Осторожно проденьте гибкий кабель через отверстие, чтобы полностью вынуть камеру из телефона. Разъём вытягивается прямо — не сгибайте и не скручивайте гибкий кабель.

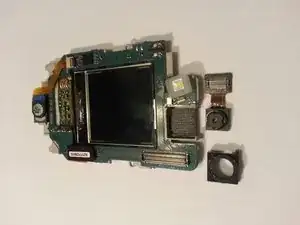

Это детали, которые у вас должны быть сейчас.
