Замена дочерней платы ZTE Maven 2

Подденьте заднюю крышку, вставив инструмент для вскрытия в небольшой зазор внизу слева между крышкой телефона и корпусом.

Продвигайтесь вокруг телефона с помощью пластикового медиатора, чтобы ослабить оставшуюся часть задней крышки.

Снимите крышку.

Нажмите и затем поднимите нижнюю часть аккумулятора, чтобы освободить его из отсека.

Выньте аккумулятор.

Пальцами или тупыми пинцетами аккуратно извлеките карту памяти из слота.

На фотографиях показан процесс извлечения MicroSD карты с помощью SIM-карты для демонстрации.

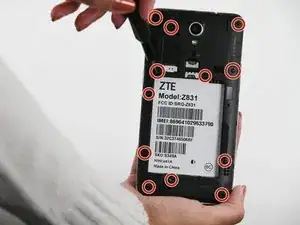

Удалите двенадцать винтов длиной 3 мм с помощью отвертки Phillips #00.

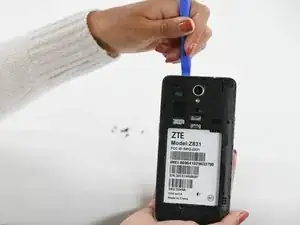

Засуньте инструмент для вскрытия между передней и боковой панелью, чтобы создать зазор.

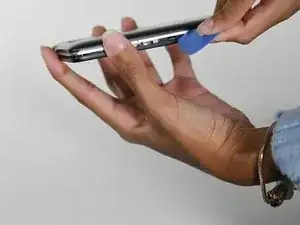

Проведите пластиковым медиатором по периметру устройства, чтобы отделить среднюю рамку.

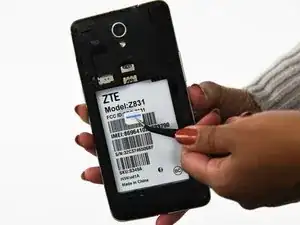

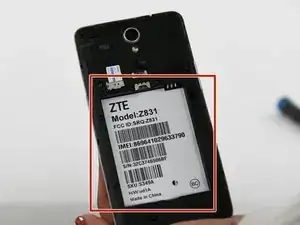

Отклейте наклейку на отсеке аккумулятора, так как под ней скрыты некоторые компоненты материнской платы.

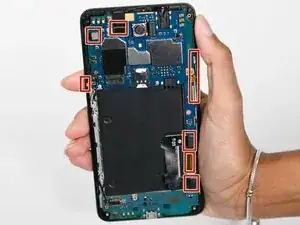

Удалите шесть винтов длиной 3 мм с помощью отвертки Phillips #00.

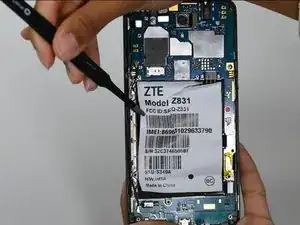

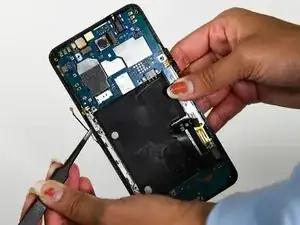

С помощью тупого пинцета аккуратно отсоедините черный провод, прикреплённый к золотым контактам с левой стороны устройства.

С помощью инструмента для вскрытия аккуратно отсоедините лентовые кабели, подключенные к материнской плате.

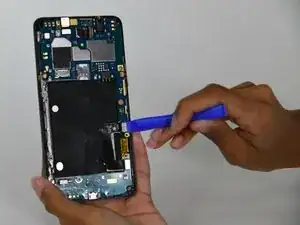

Проведите пластиковым медиатором по краям материнской платы, чтобы ослабить её крепление.

Материнская плата приклеена с помощью клея. Сильное нажатие медиатором поможет ослабить компоненты и извлечь её.

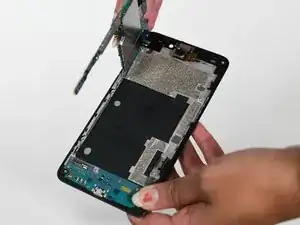

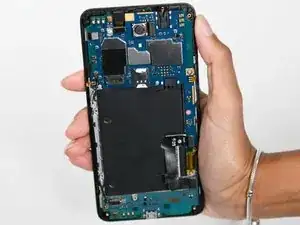

Выньте материнскую плату из устройства.

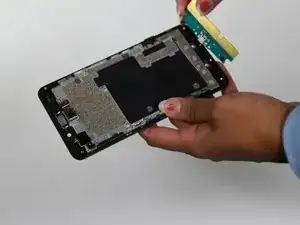

Снимите дочернюю плату, содержащую разъём для зарядки.
