Замена экрана LG Optimus 3D

Отогните заднюю крышку телефона с помощью ногтя. В нижней части корпуса предусмотрен вырез для лучшего захвата.

Аккумулятор представляет собой большую чёрную пластину в нижней части телефона.

На нижнем краю аккумулятора имеется полукруглый вырез. Нажмите на него, чтобы аккумулятор выскочил.

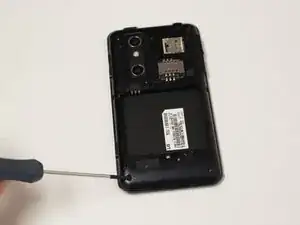

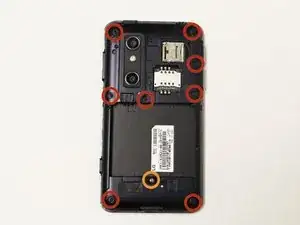

Выкрутите 9 винтов из телефона. Места расположения винтов отмечены на изображении.

Винты PH00 длиной 5,5 мм

Винты PH00 длиной 4 мм

Осторожно потяните нижнюю крышку вниз, чтобы снять её.

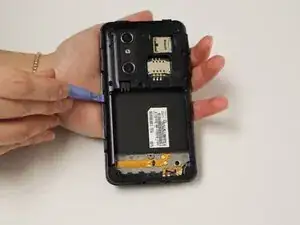

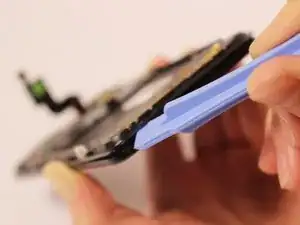

Пластиковой лопаткой аккуратно отогните корпус по периметру устройства.

Ленточные кабели рядом с кнопками и разъёмами очень хрупкие. Следите, чтобы лопатка не входила слишком глубоко в рамку, иначе они могут быть повреждены.

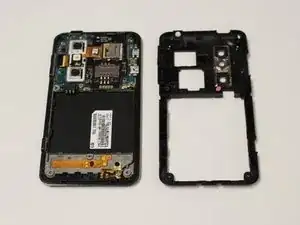

Крышки кнопок находятся под средней рамкой. Снимите их и отложите в сторону.

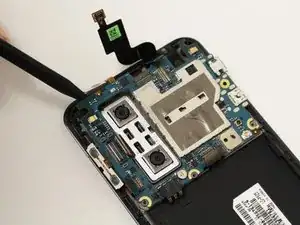

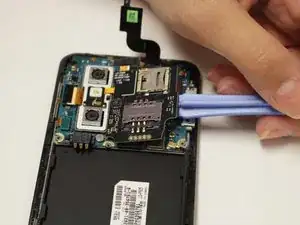

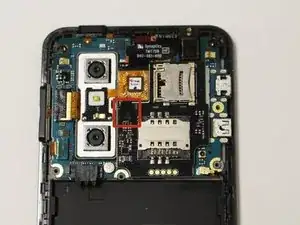

С помощью лопатки или пластиковой лопатки аккуратно отсоедините ленточный кабель, подключенный к чёрной плате SIM-карты.

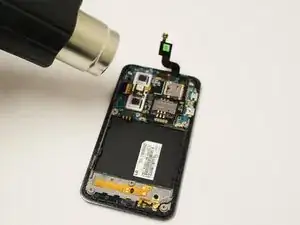

Используйте фен на высокой мощности или термофен на низкой температуре, чтобы нагреть устройство и размягчить клей, удерживающий плату SD- и SIM-карт.

Нагревайте устройство равномерно короткими интервалами в течение примерно одной минуты.

Не нагревайте устройство более 30 секунд подряд, чтобы избежать перегрева.

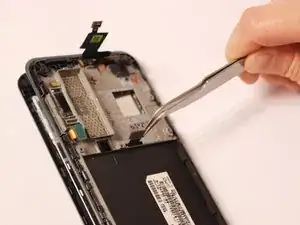

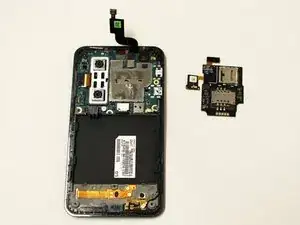

Осторожно подденьте плату, чтобы отделить её от размягчённого клея. Не забудьте также поддеть небольшой язычок, соединённый с камерой.

Если плату трудно отделить, возможно, потребуется дополнительный нагрев.

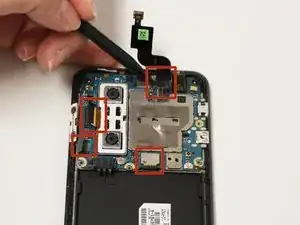

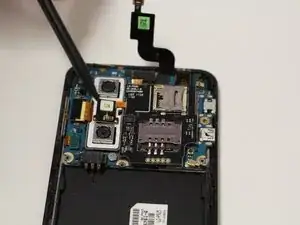

С помощью лопатки или пластиковой лопатки аккуратно поднимите ленточные кабели, подключённые к материнской плате.

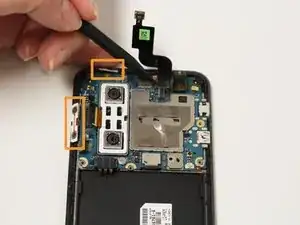

Язычки кнопок, выделенные оранжевым цветом, приклеены слабым клеем. Аккуратно подденьте их лопаткой и извлеките из корпуса телефона.

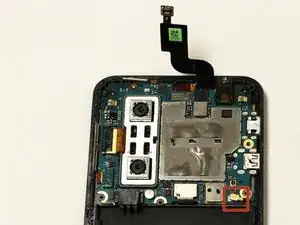

Отсоедините антенну, отключив оба её конца.

Один конец подключён к материнской плате, другой — в нижней части телефона.

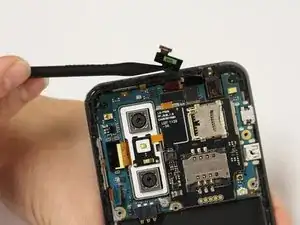

С помощью лопатки аккуратно поднимите сборку материнской платы из корпуса.

Следите, чтобы материнская плата не зацепилась за ленточный кабель камеры.

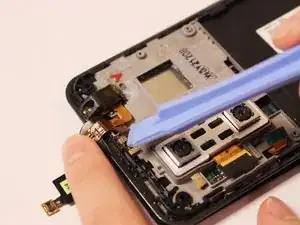

Пластиковой лопаткой отсоедините ленточный кабель, подключённый к сборке разъёма наушников.

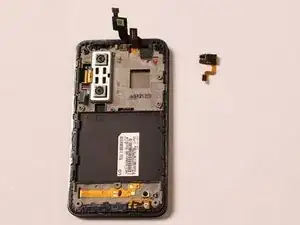

Отделите разъём для наушников от корпуса телефона. Он должен легко выйти из крепления.

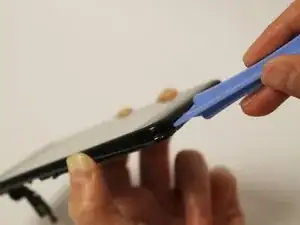

Используя инструмент для вскрытия, аккуратно снимите переднюю рамку телефона.

Рамка удерживается множеством защёлок, поэтому действуйте медленно и будьте терпеливы.

Не вводите инструмент слишком глубоко при вскрытии, иначе можно повредить ЖК-панель сбоку.

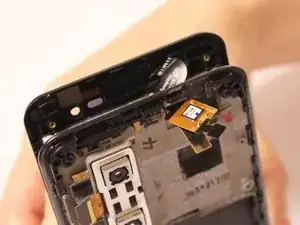

От передней части телефона идёт ленточный кабель, который проходит через паз в задней части.

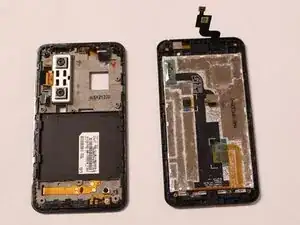

Протяните кабель через паз, чтобы полностью разделить половинки.

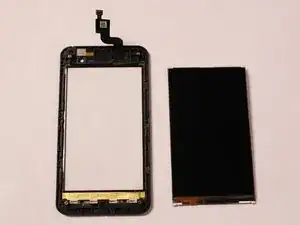

Аккуратно отогните ЖК-панель от половины корпуса телефона.

Не прикасайтесь к передней стороне ЖК-панели или задней стороне дигитайзера (прозрачной панели).

Если стекло на Вашем телефоне разбито, будьте осторожны и не пораньтесь осколками, которые могут отломиться.

При сборке передней и задней частей телефона убедитесь, что протянули ленточный кабель ЖК-панели через соответствующий паз, чтобы подключить его к материнской плате.
