Замена ЖК-дисплея LG Optimus 3D Max

Вам потребуется:

Новый ЖК-дисплей для P720/P725

Маленькая крестовая отвертка

Крошечная плоская отвертка (для разъединения деталей)

Медиатор для гитары (также для открытия и разъединения деталей)

Начнём: снимите 3 винта на нижней крышке и 8 винтов в верхней части, все отмечены красным. (Надеюсь, я не забыл какой-нибудь..).

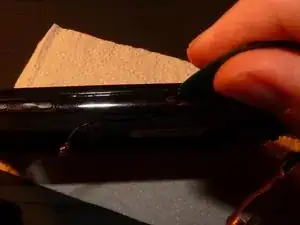

Подденьте нижнюю крышку крошечной отверткой. Поднимите крышку и снимите её.

обновление приложения

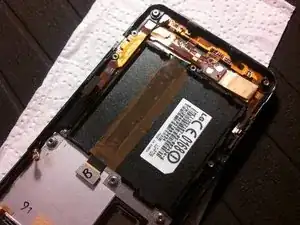

Ослабьте рамку. Аккуратно снимите её рукой.

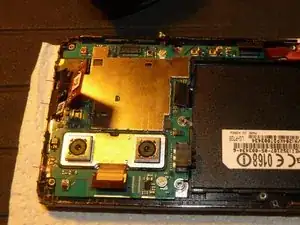

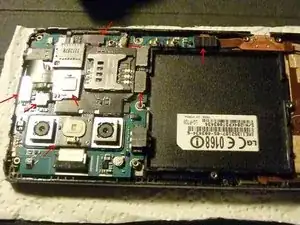

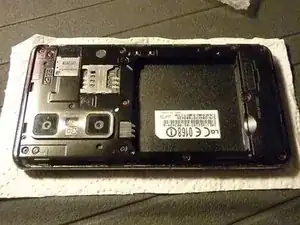

Мы добрались до платы с SIM и SD-картой и материнской платы.

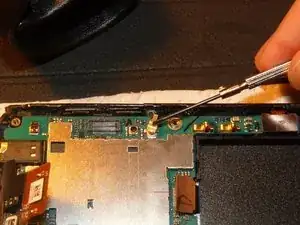

Начните отсоединять соответствующие кабели и разъёмы, отмеченные красным.

Снимите плату SIM и SD-карты. Вы уже сняли контакт рядом с лотком SD и на плате видно клей на этой фотографии. Также снимите (весь!) контакт между камерами, обведённый красным.

Снимите контакт, показанный внизу фотографии.

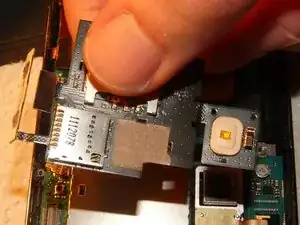

Аккуратно снимите плату.

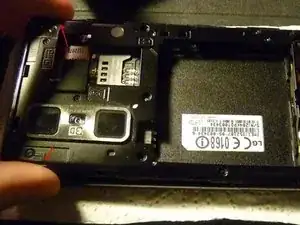

После снятия платы она должна выглядеть так.

Теперь снимем материнскую плату.

Как уже отмечалось ранее, контакты, отмеченные красным, нужно отсоединить перед аккуратным снятием платы.

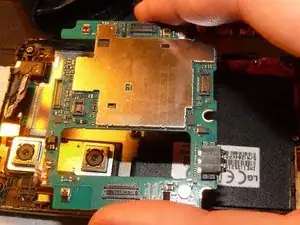

На верхней части платы отмечены четыре контакта и три в нижней части. После их снятия извлеките плату.

Так должна выглядеть плата после успешного снятия.

Продолжим работу в нижней части телефона.

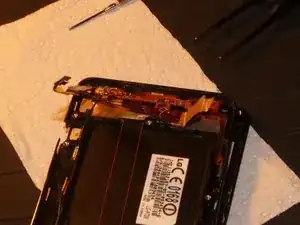

Три элемента, которые нужно ослабить или отсоединить: наклейка, удерживающая плату microUSB, второй контакт кабеля и золотая фольга, обведённая красным.

Теперь немного сложно отличить гибкий кабель от ЖК, который нужно снять, от необходимых гибких кабелей, которые должны остаться на месте.

Я попытался отметить золотую фольгу под двумя частями платы. Там, где вы сняли первый кусок фольги, теперь должны быть видны два разъёма.

Используйте медиатор, чтобы отделить стеклянную панель от корпуса ЖК-экрана. Будьте внимательны, придётся отсоединить много контактов. Тщательно посмотрите на фото перед продолжением.

Нельзя полностью отделить стекло, потому что соответствующий гибкий кабель имеет контакт, который не проходит через верхнее отверстие телефона.

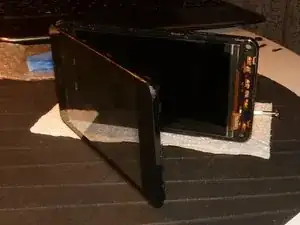

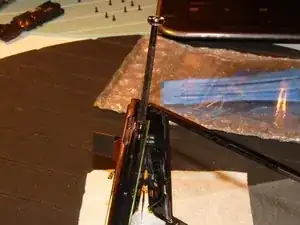

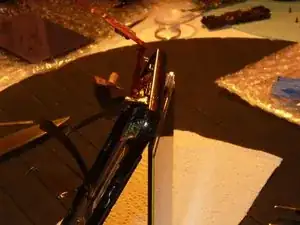

Откройте аккуратно, как показано на фото.

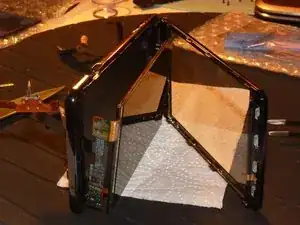

Выглядит немного дико, но на самом деле нет. ЖК жёстко сидит в своём корпусе. Возьмите плоскую отвертку, чтобы поддеть и вынуть его из корпуса.

ЖК уже повреждён. Тем не менее, действуйте осторожно :)

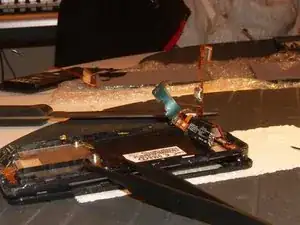

Из‑за гибкого кабеля ЖК ещё нельзя вынуть полностью.

Возьмите острый маленький нож или бритвенное лезвие и отрежьте эти гибкие кабели близко к ЖК. Начните там, где указана верхняя красная стрелка, и двигайтесь вниз к второй стрелке. После этого вы сможете вынуть ЖК.

На другой стороне теперь можно увидеть старые гибкие кабели, которые вы только что отрезали. Их тоже придётся удалить. Смотрите следующие шаги.

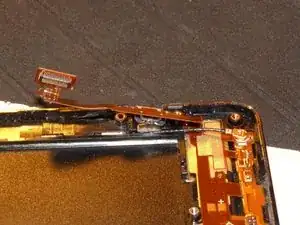

Помните золотую фольгу, о которой я говорил в шаге 10? Перейдите вправо и найдите место, где я показал стрелкой. Начните отдирать золотую фольгу под кабелем и не рвите её.

Двигайтесь медленно!

Снимите фольгу. Вы увидите светло‑голубую фольгу, как показано на второй фотографии. Она прикреплена к золотой фольге. Оставьте её прикреплённой!

После отсоединения золотой/голубой фольги снимите гибкий кабель, который лежит под чёрной фольгой, закрывающей отсек батареи. На первой фотографии я отметил красными линиями, где проходит гибкий кабель.

Его придётся разорвать, и он не приклеится снова.

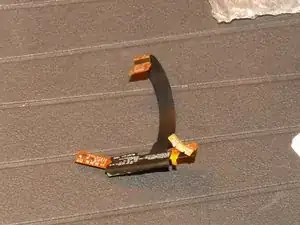

После удаления гибкого кабеля там будет немного похоже на «скорпиона» :)

Установите новый ЖК. Протяните гибкий кабель через предусмотренные отверстия.

На фото немного неразберихи, но вы поймёте, как сделать это правильно.

Вы протянули гибкий кабель через предназначенное отверстие? Тогда возьмите сохранённую золотую/голубую фольгу и прикрепите её к гибкому кабелю нового ЖК, как она была прикреплена к старому.

На фото показано, как это должно выглядеть сейчас.

Нужно зафиксировать кабель, проходящий через отсек батареи. Используйте липкую ленту, или, если её нет, как сделал я: обычную клейкую ленту.

Теперь всё готово. Надеюсь, вы делали заметки о разборке телефона. Пора собрать его обратно!

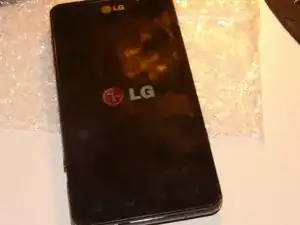

Если Вы выполняли работу аккуратно, следовали всем шагам и правильно собрали телефон, он должен выглядеть так ;)

Надеюсь, мне удалось Вам помочь!

Если есть вопросы, дайте знать!
