Замена динамика телефонного разговорного динамика Razer Phone

Снимите пластиковые решётки динамиков, поддев металлической лопаткой под полоски.

Снимите пластиковую решётку динамика, чтобы открыть доступ к винтам.

Нагрев пластиковых решёток облегчает их снятие.

Снятие пластиковой решётки разрушит клей, удерживающий её на месте. Для повторной установки решётки потребуется новый клей.

Подденьте верхнюю пластиковую решётку металлической лопаткой и откройте доступ к винтам.

Выверните пять винтов 2,5 мм (две внизу, три вверху) крестовой отвёрткой Phillips #000.

Выверните пять винтов 5,5 мм (четыре внизу, один вверху) отвёрткой Torx T5.

Снимите блок дисплея, используя приём «Джимми» для отделения блока от рамки телефона.

Отведите блок дисплея в сторону от другой половины телефона.

Выверните один винт 2,5 мм, фиксирующий металлическую прижимную скобу разъёма, крестовой отвёрткой Phillips #000.

Отогните металлическую экранирующую ленту над разъёмом пинцетом.

Снимите металлическую прижимную скобу разъёма.

Схватите ленту экрана пинцетом и отсоедините её от остальной части телефона, чтобы освободить блок дисплея.

Схватите разъём с правой стороны телефона (сверху от аккумулятора) пинцетом.

Отсоедините разъём.

Выверните винт 2,5 мм, фиксирующий скобу, крестовой отвёрткой Phillips #000.

Снимите скобу, захватив её пинцетом.

Оттяните и вытащите эластичные язычки внизу аккумулятора.

Осторожно подденьте аккумулятор джимми и извлеките его из телефона.

Крестовой отвёрткой Phillips #000 выкрутите семь винтов 1 мм на нижней панели устройства.

Под некоторыми винтами находятся золотистые скобки. Обязательно снимите их и сохраните для повторной сборки.

Схватите синий разъём в верхнем левом углу телефона пинцетом.

Отсоедините разъём.

Пинцетом захватите разъём для синего провода (внизу устройства) и отсоедините его.

Пинцетом захватите разъём для белого провода и отсоедините его.

Пинцетом захватите отсоединённый разъём зарядного порта и шлейф.

Выверните один винт 2,5 мм крестовой отвёрткой Phillips #000.

Снимите защитную плёнку, покрывающую тыловые камеры, руками.

Пинцетом снимите белый шлейфовой разъём.

Захватите и снимите металлический язычок пинцетом.

Захватите разъёмы пинцетом и аккуратно приподнимите их, чтобы освободить.

Выверните один винт 2,5 мм крестовой отвёрткой Phillips #000.

Выверните один винт 2,5 мм под разъёмами крестовой отвёрткой Phillips #000.

Возьмите свободные разъёмы пинцетом и аккуратно извлеките модуль задней камеры из телефона.

Захватите и снимите синий разъём пинцетом.

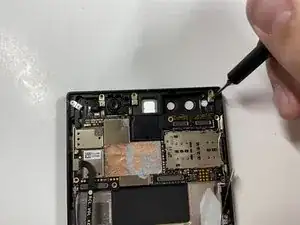

Отверткой Phillips #000 отвинтите пять винтов 1 мм, удерживающих крепления антенной линии (золотые) на плате.

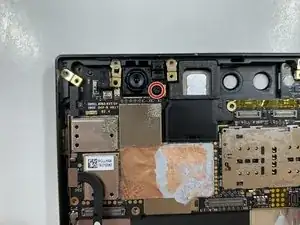

Отверткой Phillips #000 отвинтите винт 2.5 мм рядом с фронтальной камерой.

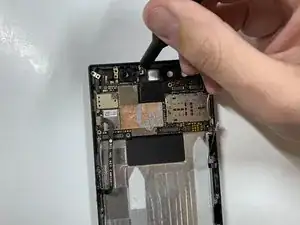

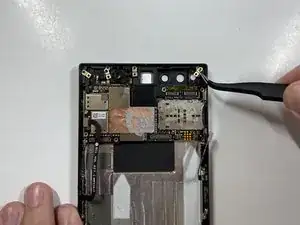

С помощью пинцета снимите четыре золотых крепления антенной линии.

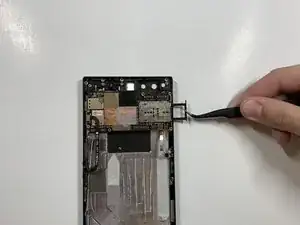

Пинцетом извлеките лоток SIM-карты из корпуса телефона.

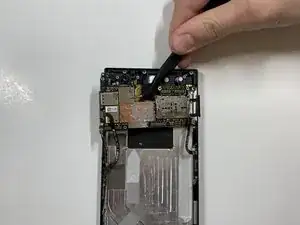

Осторожно приподнимите материнскую плату и выньте её из устройства.

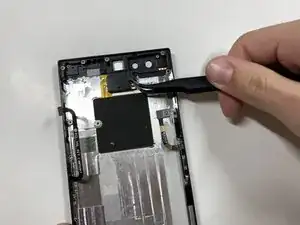

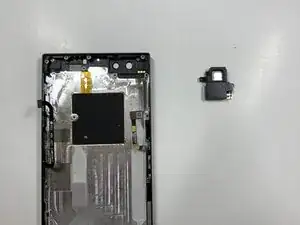

Пинцетом приподнимите динамик слухового аппарата.
