Замена экрана Orbic Wonder

Снимите два винта Torx TR9 2 мм с нижней части устройства.

Между чёрной задней панелью телефона и серебристым экраном есть зазор.

Поместите лопатку (Jimmy) в этот зазор и осторожно покачивайте её туда‑обратно, чтобы разъединить две половины.

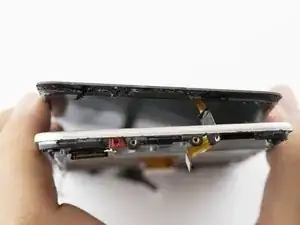

Когда половины будут правильно разъединены, зазор должен выглядеть так.

Будьте осторожны, чтобы не повредить соединительную электронику между двумя половинами.

Перед продолжением затяните антистатический браслет вокруг запястья и подключите крокодилы к металлической части телефона.

Сверху справа находится чёрный ленточный кабель в форме «Г». Снимите один винт Phillips #000 1 мм слева от ленточного кабеля.

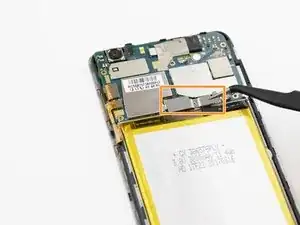

С помощью изогнутых пинцетов аккуратно снимите металлический кожух ленточного кабеля.

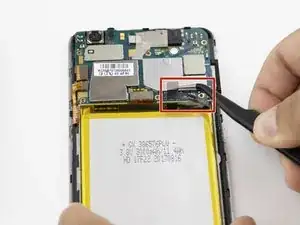

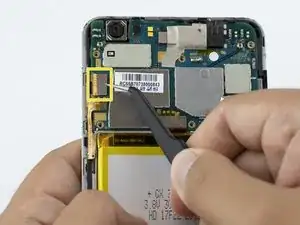

С помощью изогнутых пинцетов отсоедините чёрный ленточный кабель. Это необходимо, чтобы отключить аккумулятор.

На нижней части аккумулятора есть чёрная язычок.

Захватите этот язычок пальцами и аккуратно потяните аккумулятор вверх и наружу из телефона.

Снимите антистатический браслет.

Используйте отвёртку Phillips #000, чтобы выкрутить пять чёрных винтов 2 мм.

Используйте отвёртку Phillips #000, чтобы выкрутить два серых винта 2 мм.

С помощью изогнутых пинцетов снимите корпус динамика.

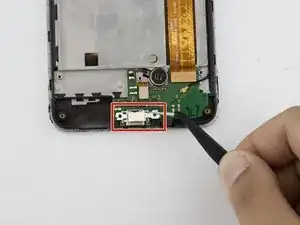

Отсоедините металлический кожух внизу телефона.

Отключите разъём кабеля.

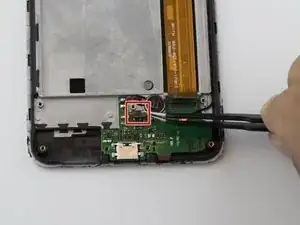

С помощью изогнутых пинцетов отсоедините чёрный провод.

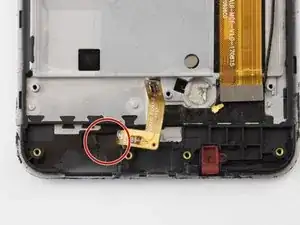

С помощью изогнутых пинцетов отключите контактный чип.

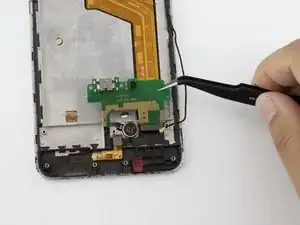

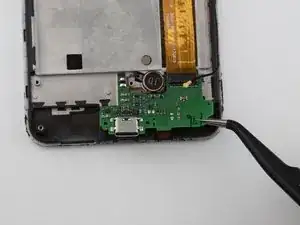

Изогнутыми пинцетами аккуратно приподнимите (но не снимайте) зелёную плату с телефона.

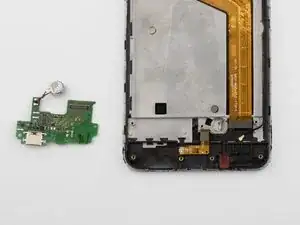

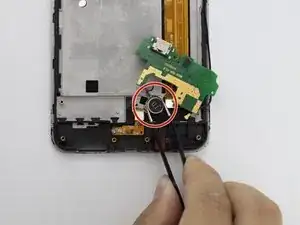

С помощью изогнутых пинцетов отключите соединение с микрофоном, маркированное «JD», и полностью снимите плату.

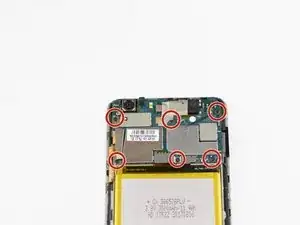

Снимите шесть винтов Phillips #000 2 мм с материнской платы.

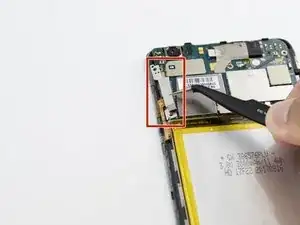

С помощью пинцета снимите самый левый металлический экран.

Повторите этот процесс для другого металлического экрана прямо над аккумулятором.

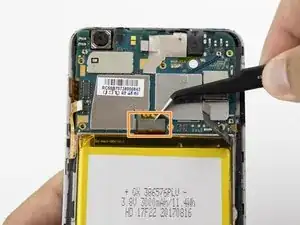

Отключите «Г»-образную вилку, соединяющую аккумулятор с платой.

Осторожно отсоедините маленький золотой соединительный провод.

Отключите прямоугольный элемент.

Каждый из этих шагов очень деликатен. Используйте пинцет, чтобы избежать повреждений.

Отключите разъём кнопки питания.

Отключите разъём цепи над аккумулятором.

Это очень деликатные и важные соединения. Обязательно используйте пинцет, чтобы не повредить их.

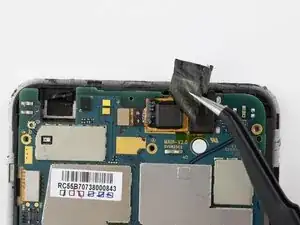

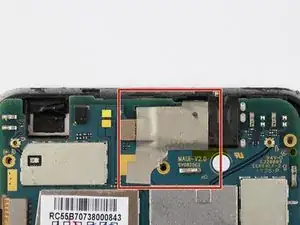

Аккуратно снимите защитную наклейку. Это откроет камеру и её разъём.

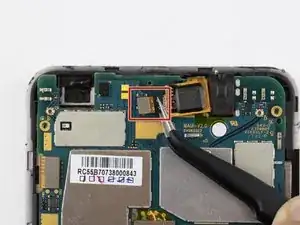

Отключите разъём камеры.

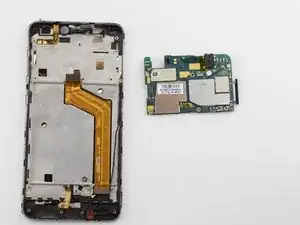

Плата теперь должна быть свободна. Отключите её и извлеките из корпуса телефона.

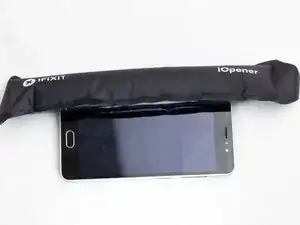

С помощью нагревателя iOpener нагрейте кромки экрана, чтобы ослабить клей, удерживающий экран на месте.

Телефон станет очень тёплым. В зависимости от требуемого уровня нагрева могут понадобиться перчатки.

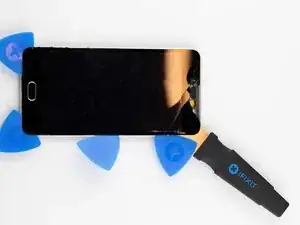

С помощью лопатки (Jimmy) и медиаторов аккуратно подденьте экран и снимите его с корпуса телефона.

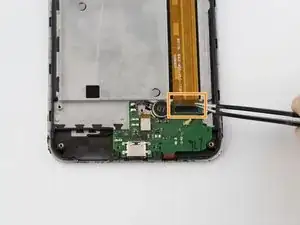

Протолкните золотой нижний кабель разъёма экрана через отверстие.

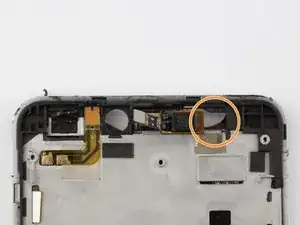

То же самое проделайте с золотым верхним кабелем разъёма экрана.

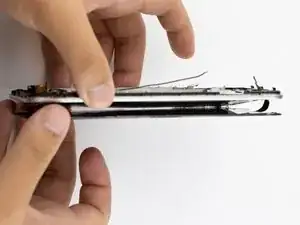

Отделите экран от остальной части телефона руками, следя за тем, чтобы кабели разъёмов проходили через вырезы и не рвались.

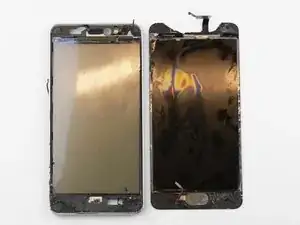

Экран полностью отсоединён от остальной части телефона.
