Замена задней камеры Razer Phone

Снимите пластиковые решётки динамиков, поддев металлической лопаткой полоски снизу.

Снимите пластиковую решётку динамика, чтобы обнажить винты.

Нагрев пластиковых решёток облегчает их снятие.

Снятие пластиковой решётки динамика разрушит клей, удерживающий её на месте. При обратной установке потребуется новый клей.

Подденьте верхнюю пластиковую решётку металлической лопаткой и снимите её, чтобы обнажить винты.

Удалите пять винтов 2,5 мм (два внизу, три вверху) крестовой отверткой Phillips #000.

Удалите пять винтов 5,5 мм (четыре внизу, один вверху) отверткой Torx T5.

Снимите сборку дисплея, используя приспособление Jimmy, чтобы отделить модуль от рамки телефона.

Поднимите сборку дисплея и отложите от другой половины телефона.

Удалите один винт 2,5 мм, фиксирующий металлическую скобу разъёма, крестовой отверткой Phillips #000.

Отогните металлическую экранирующую пластину над разъёмом пинцетом.

Снимите металлическую скобу разъёма.

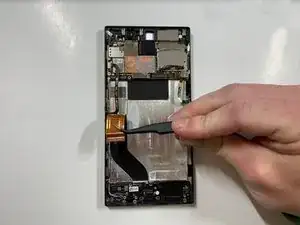

Схватите ленту экрана пинцетом и отсоедините её от остальной части телефона, чтобы освободить сборку дисплея.

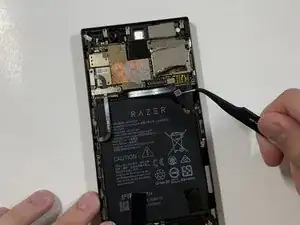

Схватите пинцетом разъём с правой стороны телефона (сразу над аккумулятором).

Отсоедините разъём.

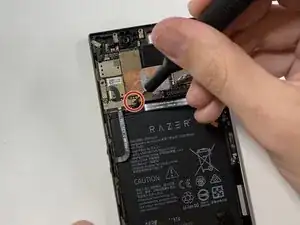

Удалите винт 2,5 мм, удерживающий скобу, крестовой отверткой Phillips #000.

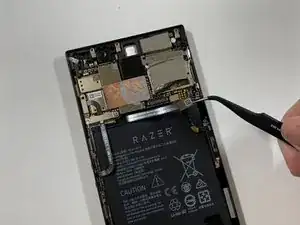

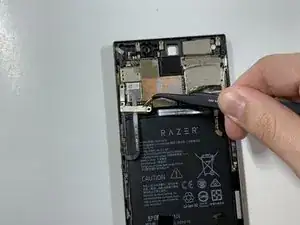

Схватите скобу пинцетом и снимите её.

Отделите и вытяните эластичные язычки в нижней части аккумулятора.

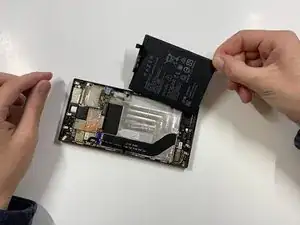

Осторожно используйте приспособление Jimmy, чтобы поддеть аккумулятор и вынуть его из телефона.

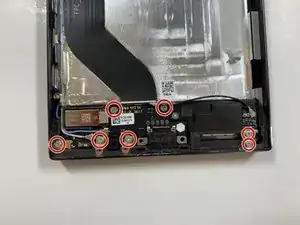

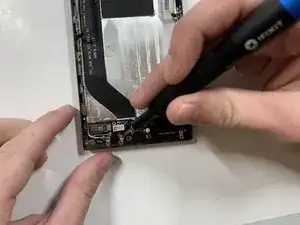

Крестовой отверткой Phillips #000 выкрутите семь винтов 1 мм на нижней панели устройства.

Под некоторыми винтами находятся золотые скобы. Снимите их и сохраните для сборки.

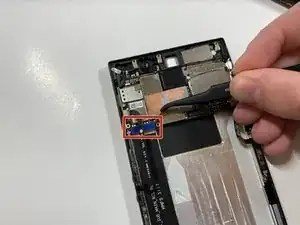

Схватите пинцетом синий разъём в верхнем левом углу телефона.

Отсоедините разъём.

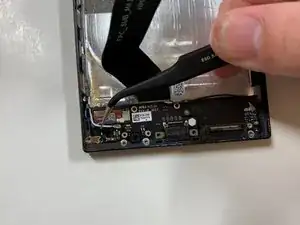

Пинцетом захватите разъём синего провода (внизу устройства) и отсоедините его.

Пинцетом захватите разъём белого провода и отсоедините его.

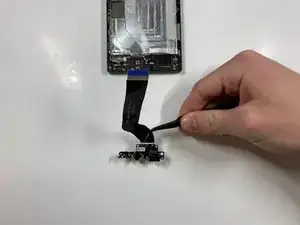

Пинцетом возьмите отсоединённый разъём зарядного порта и ленту.

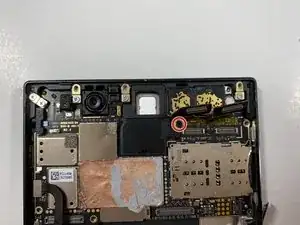

Удалите один винт 2,5 мм крестовой отверткой Phillips #000.

Снимите защитную плёнку, покрывающую задние камеры, руками.

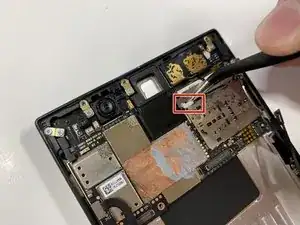

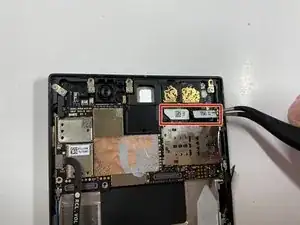

Пинцетом снимите белый разъём-ярлык.

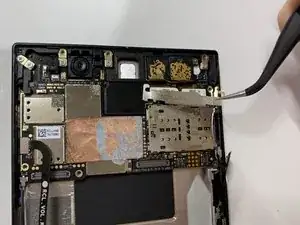

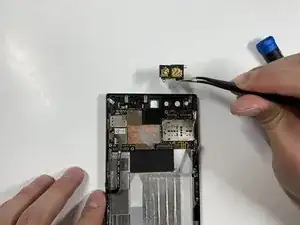

Схватите и снимите металлический язычок пинцетом.

Схватите разъёмы пинцетом и аккуратно приподнимите их, чтобы отсоединить.

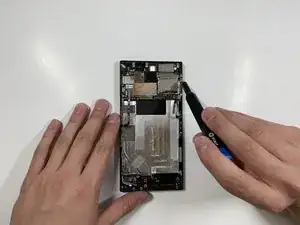

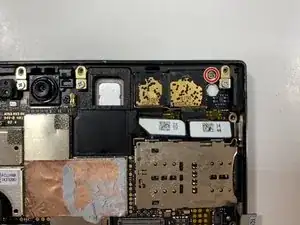

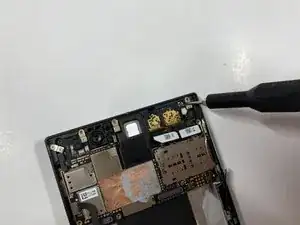

Удалите один винт 2,5 мм крестовой отверткой Phillips #000.

Удалите один винт 2,5 мм, находящийся под разъёмами, крестовой отверткой Phillips #000.

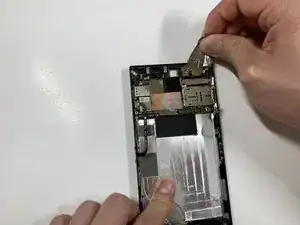

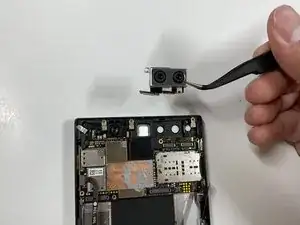

Возьмите свободные разъёмы пинцетом и аккуратно извлеките модуль задней камеры из телефона.
