Разборка материнской платы Unihertz Jelly (Pro) | Доступ к UART
Снимите заднюю крышку, батарею, задний корпус и материнскую плату, чтобы получить доступ к большинству компонентов или интерфейсу UART.
Показанное устройство — Unihertz Jelly Pro N с 3 ГБ ОП и 32 ГБ встроенной памяти ("Модель: Jelly-Pro" в настройках Android).
Этот гид также должен применяться к другим версиям Jelly и Jelly Pro, но не к более новым моделям серии "Jelly" от Unihertz, таким как Jelly 2, Jelly Star или Jelly Max!
Все фотографии сделаны с другим Unihertz Jelly Pro.
Шаг 1
Если вы не уверены, как снять заднюю крышку и батарею, ознакомьтесь с этим руководством: Замена батареи Jelly Phone
Шаг 2
Удалите шесть винтов с головкой Philips в заднем корпусе. Один винт в отсеке для батареи может быть скрыт под белой наклейкой!
Шаг 3
Начиная с одной стороны, поднимите задний корпус. Вокруг корпуса есть небольшие отверстия для поддевания.
Шаг 4

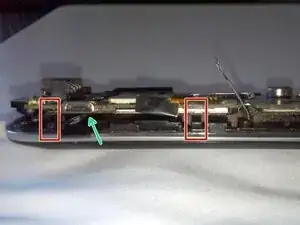

Снимите свободно сидящие кнопки питания и громкости. Подходящие платы кнопок приклеены к внутренней пластиковой оболочке. Вставьте что-то между ними, чтобы ослабить их. Они остаются присоединенными к плате и должны выйти вместе с ней.
Рядом с кнопками громкости есть маленький разъем. Поднимите скобу, чтобы освободить кабель.
Отсоедините кабель дисплея в центре платы.
Убедитесь, что фронтальная камера и микрофон внизу свободны. Они остаются прикрепленными к плате и должны выйти вместе с ней.
Шаг 5
Начиная с одной стороны, подденьте плату из небольших пластиковых зажимов.
Осторожно поднимите плату и переверните ее. Посмотрите на кабель соединения с экраном — он может немного прилипнуть к стороне материнской платы, обращенной к экрану.
Шаг 6

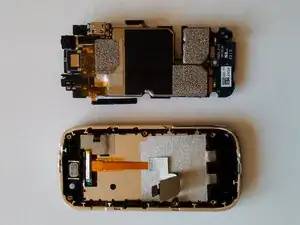

Вот он.
Если вы ищете UART: на стороне материнской платы, обращенной к экрану, пара контактных точек рядом с USB-портом соответствуют Tx и Rx!
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Убедитесь, что не осталось пыли или отпечатков пальцев, особенно на линзах камер.
Перевод руководства с ifixit.com
