Замена дочерней платы OnePlus 3

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие, расположенное между слотом для SIM-карты и кнопкой питания.

Нажмите сильно, чтобы извлечь лоток SIM-карты.

При установке убедитесь, что лоток SIM-карты правильно ориентирован. Он вставляется только в одном направлении.

Удалите два винта T2 длиной 2,6 мм с нижнего края телефона.

Существует высокий риск повреждения дисплейного модуля, если процедура открытия выполнена неправильно.

Следующие три шага показывают, как отжать заднюю крышку от пластикового каркаса. Прочитайте шаги полностью перед началом процедуры.

Между экраном и корпусом телефона есть два разных стыка:

Стык дисплейного модуля: Этот стык — часть сборки дисплея. Не отжимайте в этом месте, иначе вы отделите и повредите дисплейный модуль.

Стык каркаса: Здесь пластиковый каркас соприкасается с задней крышкой. Он утоплен в заднюю крышку. Отжимайте только в этом стыке.

К каркасу прикреплено четырнадцать защёлок, которые удерживают его у задней крышки. Имейте в виду их расположение при отжатии задней крышки в следующих шагах.

По ходу работы постарайтесь случайно не включить телефон. Если это случится, выключите телефон перед продолжением разборки.

Прикрепите присоску рядом с нижним краем дисплея.

Резко и равномерно потяните за присоску.

Вставьте кромку инструмента для вскрытия прямо в стык каркаса рядом с присоской, пока кромка не застрянет между пластиковым каркасом и выступом задней крышки.

Из-за плотных допусков потребуется значительная сила. Использование нового инструмента для вскрытия с незамятой кромкой поможет в этом шаге.

Не используйте металлические инструменты — они, скорее всего, треснут экран.

Когда кромка инструмента для вскрытия зафиксирована, аккуратно проведите инструментом вдоль нижнего края телефона.

Осторожно проведите инструментом вокруг левого угла телефона, удерживая кромку внутри стыка.

Продолжайте вести инструмент вдоль длинного края, освобождая защёлки по ходу движения.

Последняя защёлка в верхнем левом углу рядом с переключателем оповещений утоплена и может быть трудной для освобождения. Действуйте медленно и используйте плоский конец лопатки или медиатор для вскрытия, чтобы помочь.

После освобождения нижнего и левого краёв аккуратно потрясите каркас, чтобы освободить защёлки вверху и справа.

Поднимите экран и снимите его.

При обратной сборке остановитесь на этом этапе, чтобы проверить работоспособность телефона перед закреплением задней крышки.

Чтобы установить заднюю крышку:

Совместите верхний край каркаса с задней крышкой и убедитесь, что верхние защёлки вошли на место.

Сожмите вдоль длинных краёв телефона, чтобы защёлки защёлкнулись.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём аккумулятора от его гнезда, расположенного над верхним правым углом аккумуляторного блока.

Отогните разъём от гнезда, чтобы предотвратить случайный контакт.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. Если разъём смещён, штырьки могут согнуться и получить необратимое повреждение.

Удалите винт Phillips длиной 3 мм, фиксирующий кронштейн кабеля.

Снимите кронштейн кабеля.

Используйте острый конец лопатки, чтобы поддеть и отсоединить соединительный гибкий кабель от материнской платы, который расположен над аккумулятором.

Повторите процедуру, чтобы отсоединить гибкий кабель дочерней платы от материнской платы.

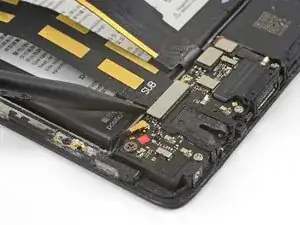

Используйте острый конец лопатки, чтобы поддеть и отсоединить соединительный гибкий кабель от дочерней платы, который расположен под аккумулятором.

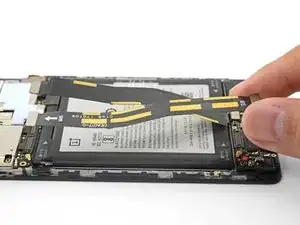

Снимите соединительный гибкий кабель.

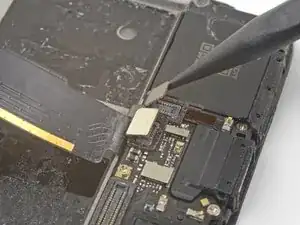

Используйте острый конец лопатки, чтобы приподнять и отключить разъём ёмкостных кнопок от его гнезда на дочерней плате, которая расположена под аккумулятором.

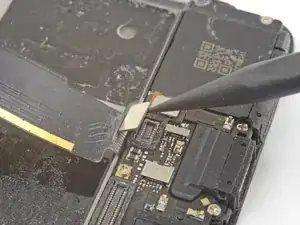

Повторите процедуру, чтобы отключить разъём сканера отпечатков пальцев от его гнезда на дочерней плате.

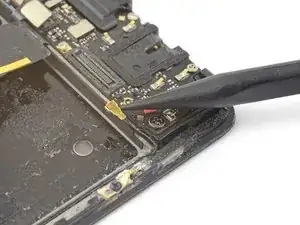

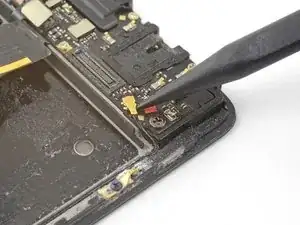

Затрите остриё лопатки под кабель антенны и приподнимите его, отключив от дочерней платы.

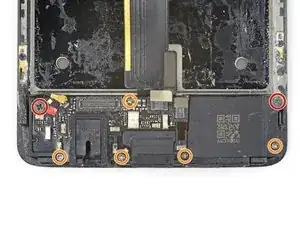

Удалите семь винтов с крестообразным шлицем, крепящих дочернюю плату к корпусу:

Два чёрных винта, 3 мм

Пять серебристых винтов, 2,9 мм

Дочерняя плата по-прежнему удерживается двумя пластиковыми защёлками.

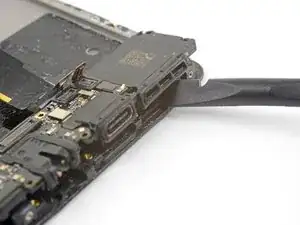

Просуньте плоский конец лопатки под отверстие динамика и аккуратно поверните лопатку, пока дочерняя плата не освободится от защёлок.

Снимите дочернюю плату.

Чтобы установить дочернюю плату обратно, поместите один из боковых краёв на телефон, затем нажмите на другой край вниз, пока плата не защёлкнется на месте.

Если дочерняя плата не защёлкивается легко, убедитесь, что под ней не зажаты гибкие кабели или антенные кабели.
