Замена аккумулятора Caterpillar S41

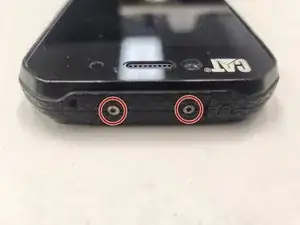

Сверху и снизу по два винта.

Слева и справа по три винта.

Используя шестигранную биту 1,3 мм, выкрутите все 10 винтов.

Все 10 винтов одинаковые и взаимозаменяемые, поэтому их не нужно сортировать.

Caterpillar CAT S41 имеет 3 встроенных влагозащитных заглушки: над аудиоразъёмом, зарядным разъёмом и комбинированным разъёмом для SIM и TF/SD карты.

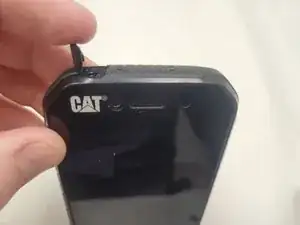

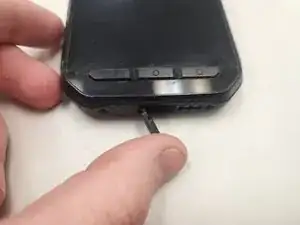

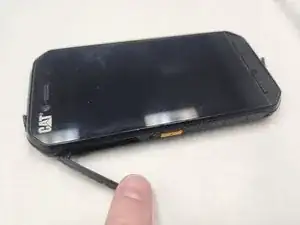

Ослабьте все 3 этих заглушки портов.

В этот момент следует извлечь лоток SIM-карты. Хотя его удаление не обязательно, он намного более хрупкий, чем рамка, и может быть повреждён при следующих шагах.

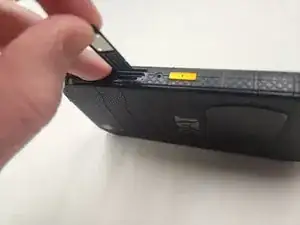

Используя ноготь со стороны задней крышки телефона, вытащите лоток SIM-карты прямо наружу, отводя его от телефона.

Лоток SIM-карты или считыватель внутри телефона могут быть повреждены, если лоток вставить вверх ногами. Запомните ориентацию или ориентируйтесь на эти фотографии при сборке.

Убедитесь, что телефон лежит экраном вниз и ровно на поверхности, чтобы экран не пострадал при следующих шагах.

Рамку можно отделять в любом направлении, но проще всего начать с более доступного отверстия динамика, поэтому в этом руководстве предполагается начало именно там.

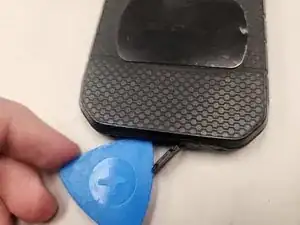

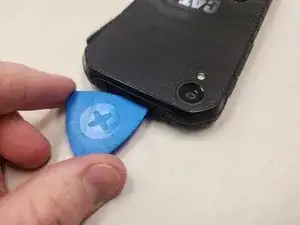

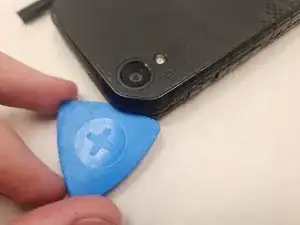

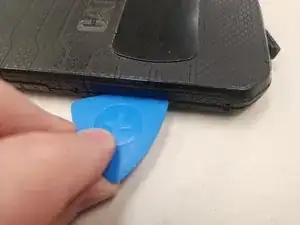

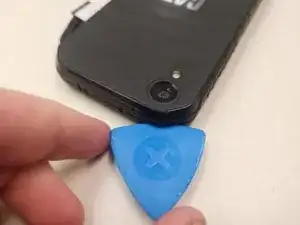

Вставьте открывающий медиатор в зазор между передней и задней половинами рамки.

Может потребоваться приложить силу, чтобы вставить медиатор. Эти телефоны более прочные, чем большинство, и требуют больше усилий при вскрытии по сравнению с другими телефонами.

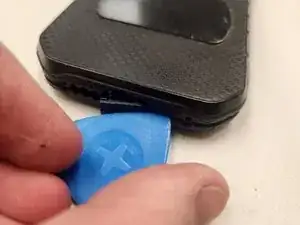

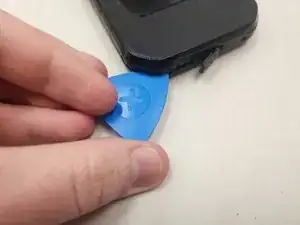

Начиная с нижнего левого угла, обойдите угол. Вы должны услышать несколько щелчков, когда фиксирующие защёлки будут освобождаться вашим медиатором.

По мере освобождения защёлок появится достаточно пространства, чтобы вставить медиатор в следующий участок. Это правило справедливо на протяжении всей процедуры разделения корпуса.

Вы заметите винтовые отверстия, которые мешают. Все 10 винтовых отверстий присоединены к задней половине рамки.

Старайтесь держать медиатор между передней (нижней) половиной рамки и винтовыми отверстиями.

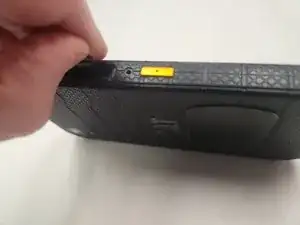

Пока пропустите кнопки и вставьте медиатор в верхний левый угол.

Хотя кнопки должны оставаться в передней половине рамки, они могут частично или полностью выскочить при разборке. Убедитесь, что эти кнопки на месте и закреплены перед сборкой.

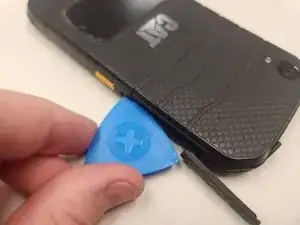

Продолжайте вокруг угла по часовой стрелке, освобождая защёлки по пути.

Продолжая по часовой стрелке, отделите верхний правый угол рамки.

Обойдите отверстие для комбинированного разъёма SIM и SD/TF карты и вставьте медиатор с другой стороны отверстия.

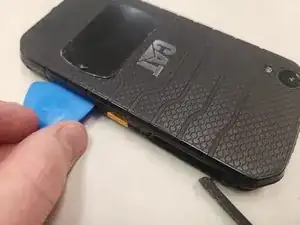

Пропустите оранжевую кнопку и вставьте медиатор дальше по рамке, чтобы завершить отделение правой стороны рамки.

Хотя эта кнопка должна оставаться в передней половине рамки, она может частично или полностью выскочить при разборке. Убедитесь, что эта кнопка на месте и закреплена перед сборкой.

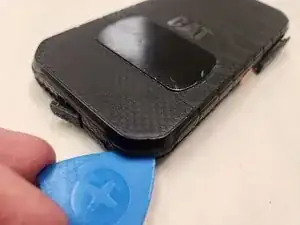

Продолжая по часовой стрелке, отделите нижний правый угол.

Двигайтесь до зарядного порта, убедившись, что по пути освобождены все фиксирующие защёлки.

Убедитесь, что все защёлки вокруг телефона освобождены. Из-за приложенной силы некоторые защёлки могли снова защёлкнуться при отделении других защёлок.

После того как все защёлки освобождены, задняя крышка легко снимается, так как она не приклеена и не соединена проводами.

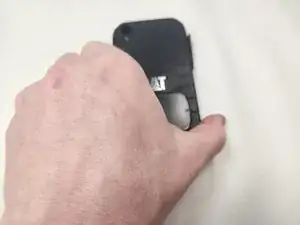

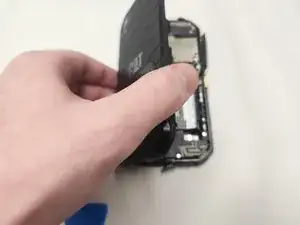

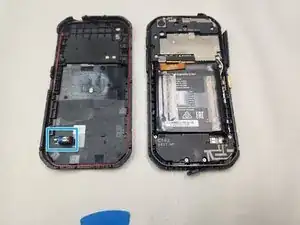

Поднимите заднюю часть рамки вертикально вверх. Если она не поднимается легко, ещё раз проверьте края, чтобы убедиться, что все защёлки действительно освобождены.

Вибромотор расположен в задней части рамки, и если крышка будет сниматься не прямо, этот мотор может быть повреждён.

Разъём аккумулятора закреплён пластиной, а пластина закреплена винтом.

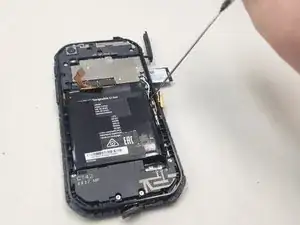

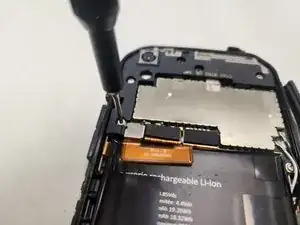

Снимите этот винт, используя бит Torx T4.

После удаления винта пластина удерживается только за счёт трения.

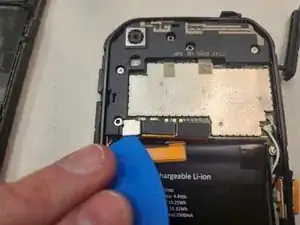

Используйте наконечник медиатора, чтобы приподнять и снять пластину, фиксирующую разъём аккумулятора.

Эта пластина крепко сидит и, скорее всего, попытается выскочить. Держите руку готовой, чтобы не дать ей улететь, или будьте готовы отыскать её на полу.

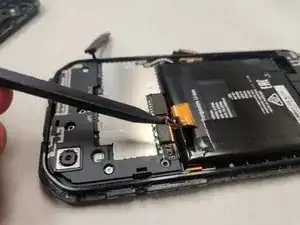

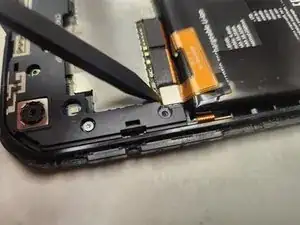

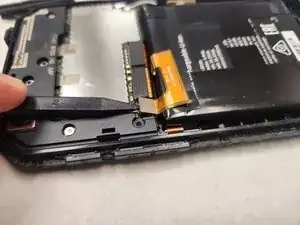

Используя наконечник лопатки, подденьте и отсоедините разъём батареи от разъёма на материнской плате.

Слегка отогните разъём в сторону, чтобы он случайно не замкнул контакты при повторном соединении.

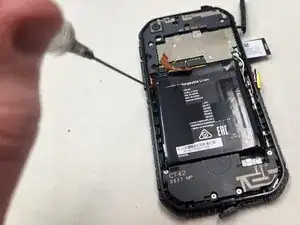

С помощью шприца нанесите 90% и более изопропиловый спирт возле углов батареи, чтобы ослабить клей.

Дайте спирту несколько минут, чтобы он впитался и ослабил клей, фиксирующий батарею.

Перед тем как поддевать батарею, обратите внимание на этот кабель.

С большой вероятностью этот кабель будет прилипать к батарее. Он всё ещё подключён внутри телефона, и чрезмерное подтягивание может повредить тонкую шлейфовую ленту.

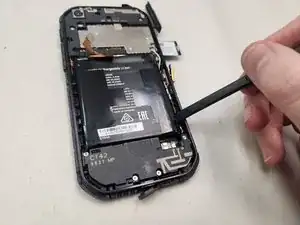

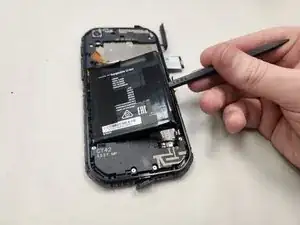

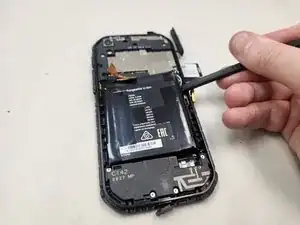

Используя плоскую кромку лопатки, начните приподнимать батарею.

На правой стороне батареи есть две точки, куда плоская кромка лопатки хорошо входит. Чередуйте работу в этих двух точках, чтобы не оказывать чрезмерного давления на одну точку батареи.

Когда батарея будет поднята достаточно высоко, можно перейти к средней части батареи.

Поддевать аккуратно и медленно. Если заметите, что кабель прилипает к батарее, обязательно отделите его перед тем, как поднимать батарею слишком высоко.

Если спирт успел ослабить клей, батарея должна отделяться относительно легко.

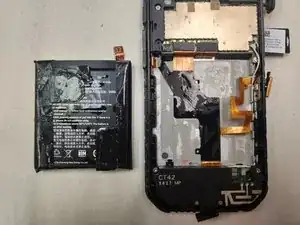

После извлечения батареи проверьте её на наличие проколов или повреждений и при необходимости примите соответствующие меры предосторожности.

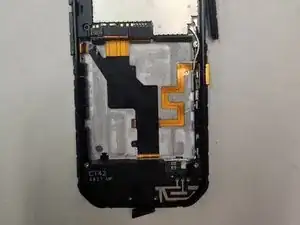

Удалите остатки клея из отсека для батареи и выпрямите ранее отмеченный кабель, чтобы подготовить устройство к установке новой батареи.
