Замена материнской платы Nokia E71x

Для выполнения этого руководства по ремонту вам понадобится отвертка Torx номер 4.

Шаг 1

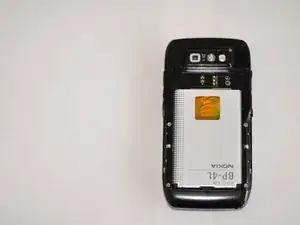

Извлеките аккумулятор

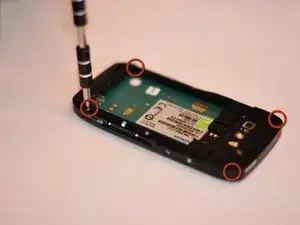

Отвинтите с помощью отвертки Torx номер 4 четыре винта 0.5 мм.

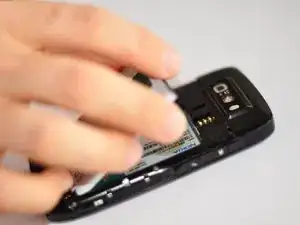

Нажмите на четыре защёлки, чтобы отделить корпус.

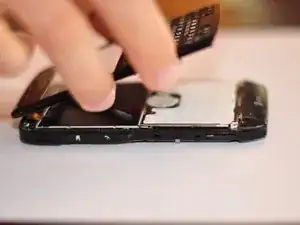

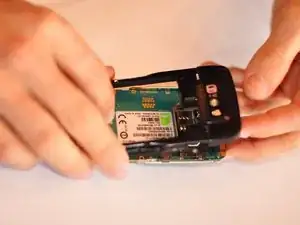

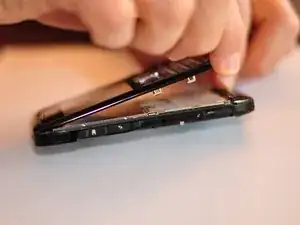

Разделите корпус на две части.

Будьте осторожны, чтобы не повредить экран или корпус. Для разделения корпуса потребуется небольшое усилие.

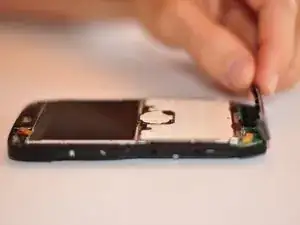

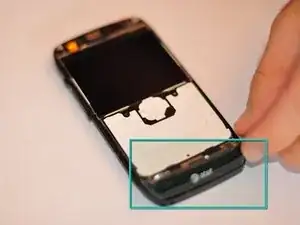

Снимите нижнюю часть, зафиксированную на защёлках.

Для снятия защёлки потребуется приложить усилие.

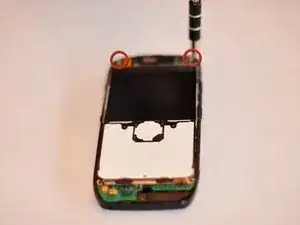

С помощью отвертки Torx номер 4 отвинтите два винта 0.7 мм в верхней части устройства.

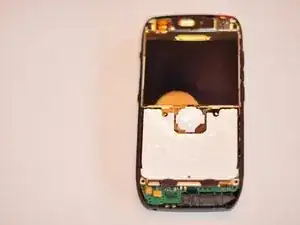

После снятия винтов отделите заднюю панель телефона от материнской платы.

Для этого потребуется приложить усилие и выполнить манёвр. Будьте осторожны, чтобы не сломать заднюю панель или материнскую плату.

Установите новую материнскую плату, убедитесь, что у замены тот же серийный номер.

Для повторной сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
