Разборка Nokia E72

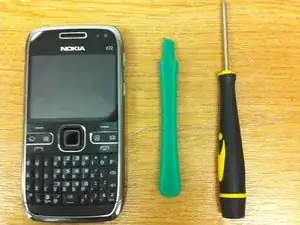

Вот устройство до того, как я начал его поддевать!

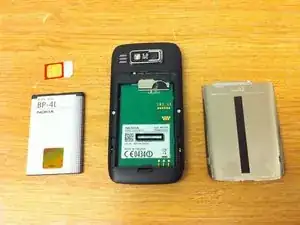

Снимите металлическую заднюю панель, затем аккумулятор, а потом SIM-карту, потянув лоток SIM вниз. Мне нравится идея с этим лотком, но с другой стороны это ещё одна вещь, которая может выйти из строя.

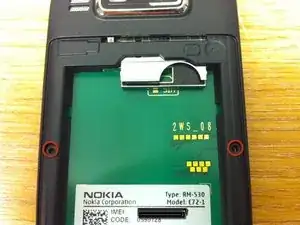

На задней части корпуса E72 по одному винту с каждой стороны.

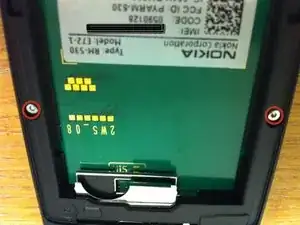

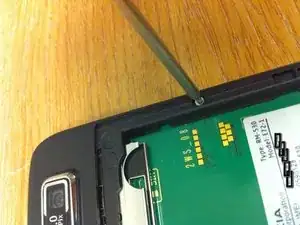

Открутите оба винта отвёрткой Torx T5.

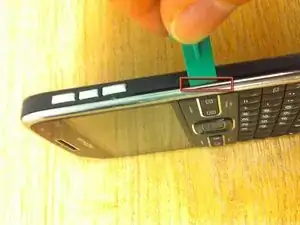

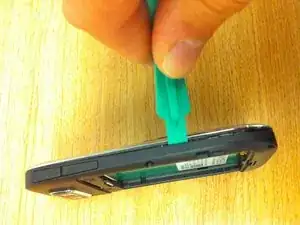

Я использовал пластиковый инструмент для вскрытия, чтобы отщёлкнуть серебристую переднюю панель телефона: вставил его в точку, показанную на изображении, и провёл вниз по боковой стороне телефона в направлении к нижней части.

Повторите то же с другой стороны.

Затем аккуратно провёл инструментом по верхним кромкам телефона — в самом верху был фиксатор.

Осторожно разъединил корпус.

Теперь у меня есть передняя и задняя части Nokia E72.

Поднял нижний край клавиатуры вверх, затем оттянул её вниз от телефона.

Клавиатура зафиксирована двумя металлическими разъёмами на передней части телефона; при сборке убедитесь, что они правильно защёлкнуты.

Для этого набора винтов мне понадобилась отвёртка Torx следующего размера.

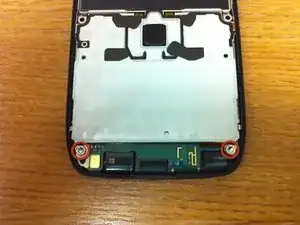

Открутите 2 винта на нижнем торце телефона, на этот раз Torx T6.

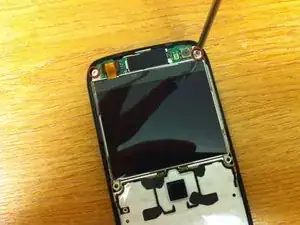

Затем открутите винты на верхнем торце.

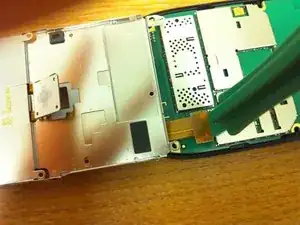

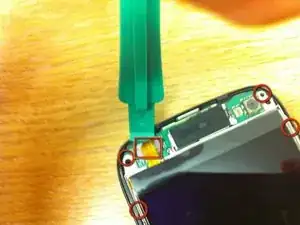

Пластиковым инструментом отсоединил разъём дисплея от системной платы.

Затем оттянул металлическую пластину от системной платы, подняв металлические защёлки, обведённые на фотографии, и боковые фиксаторы пластины экрана, также обведённые.

Затем я отогнул металлическую пластину через нижнюю часть телефона.

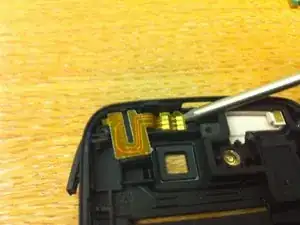

С помощью инструмента для вскрытия отсоединил разъём для датчиков клавиатуры.

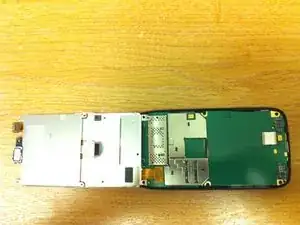

Снимите металлическую пластину с системной платы.

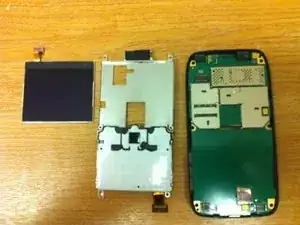

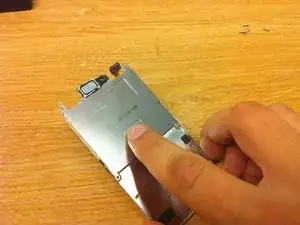

Чтобы отделить экран от металлической задней пластины, приложите некоторое давление к задней части пластины экрана, видимой через металлическую пластину.

Альтернативно можно было использовать лопатку или инструмент для вскрытия, чтобы поддеть экран, но это может привести к деформации металлической пластины.

Я отщёлкнул два резиновых разъёма для USB и карты памяти, это облегчило извлечение системной платы.

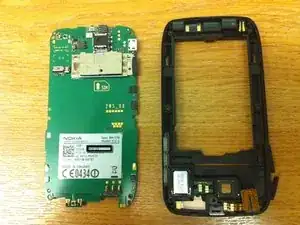

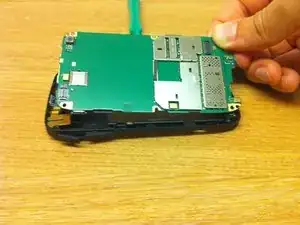

С помощью инструмента для вскрытия приподнял системную плату с правого бокового края телефона (так она выходит легче).

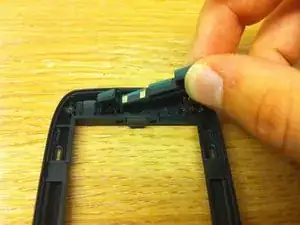

Снял полоску из 3 кнопок с правой стороны устройства.

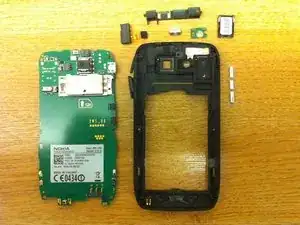

Снимите корпус микрофона с нижней части устройства; эта деталь также выглядит как антенна по маркировке и золочению контактов.

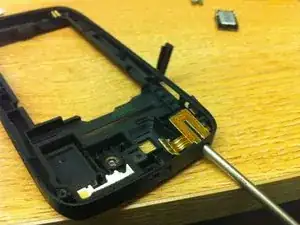

Выдавил кнопку питания.

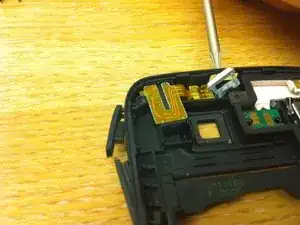

Нажал с правой стороны на светодиодную вспышку, чтобы снять её.

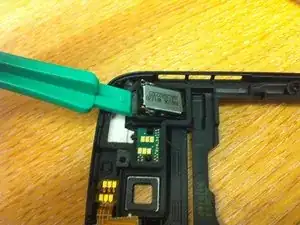

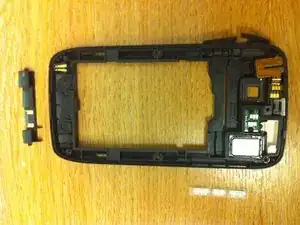

Снял коробку динамиков.

Поднял контактную панель разъёма для наушников; она приклеена на клейкую монтажную пену.

Вставьте предмет в гнездо наушников и надавите вниз, чтобы извлечь разъём наушников (он выскакивает сзади); возможно, было бы лучше использовать штекер наушников вместо отвёртки.

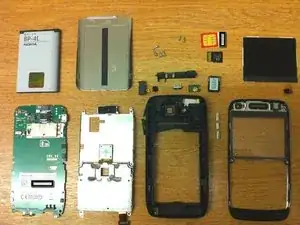

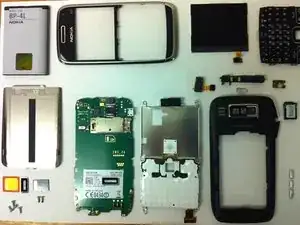

Та-да! Это, пожалуй, самый простой телефон для разборки, с которым я когда-либо работал. Всего 6 винтов во всём устройстве.
