Разборка материнской платы BlackBerry KEYone

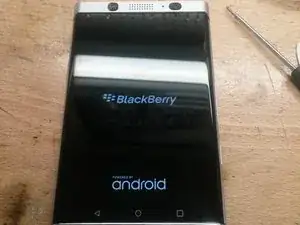

Начало разборки. Экран с логотипом BlackBerry KEYone.

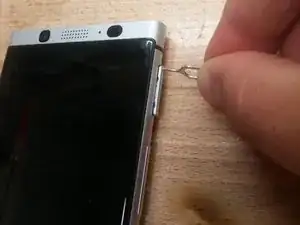

Используйте инструмент для извлечения SIM-карты, чтобы вынуть SIM-карту.

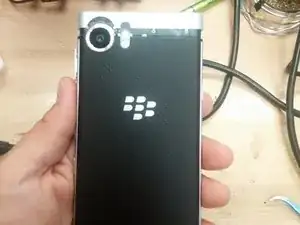

Примените тепло к верхней части телефона, чтобы снять пластиковую крышку микрофона. Под этой крышкой плотный слой клея.

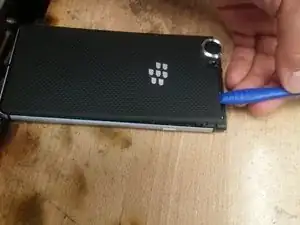

Используйте iSesamo или другой предпочитаемый инструмент для поддевания, чтобы снять пластиковую крышку с BlackBerry.

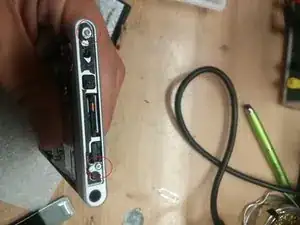

Снимите два винта с крестообразной головкой. Они могут быть скрыты под клеем.

Верхняя пластиковая часть телефона сдвинется и снимется после удаления двух винтов.

После снятия верхней пластиковой крышки с помощью предпочитаемого пластикового инструмента аккуратно снимите крышку аккумулятора.

После снятия задней крышки удалите 7 винтов с крестообразной головкой в нижней части телефона, которые закрывают динамик и часть материнской платы с портом зарядки USB Type-C.

Снятие крышки динамика позволит снять ещё два винта с крестообразной головкой для металлического кронштейна, закрывающего несколько гибких разъёмов.

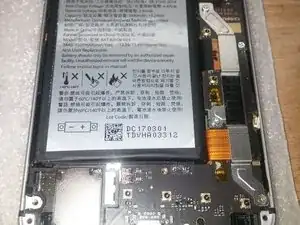

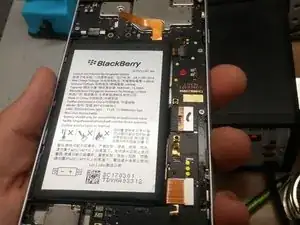

Открутите два винта с крестообразной головкой, крепящие разъём аккумулятора к материнской плате. Теперь можно вынуть аккумулятор. Аккумулятор сильно приклеен. Рекомендуется нагреть и использовать пластиковый инструмент, чтобы постепенно извлечь аккумулятор. Шлейфы питания и кнопок громкости проходят под аккумулятором. Будьте осторожны в верхнем левом углу.

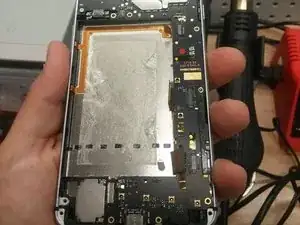

После извлечения аккумулятора отключите три гибких кабеля и удалите оставшиеся два винта с крестообразной головкой в этой части материнской платы.

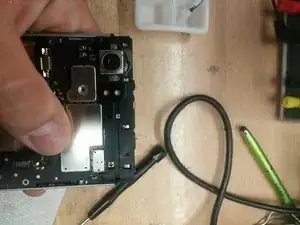

Три винта с крестообразной головкой крепят чёрный пластиковый кронштейн, который ранее частично закрывался серебристым кронштейном, снятым ранее. Два винта видны без снятия серебристого верхнего кронштейна, но третий средний винт требует предварительного снятия верхнего кронштейна.

После удаления всех винтов и кронштейнов и отключения всех гибких кабелей вы можете вынуть материнскую плату. Рекомендуется начинать с верхней части (со стороны тыльной камеры) и снимать плату сверху вниз, поскольку порт зарядки зафиксирован в рамке телефона и удобнее извлекается последним.

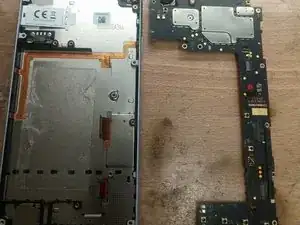

Готово — материнская плата вынута. Открывается доступ к моторчику вибрации и разъёму для наушников.
