Замена экрана BlackBerry Z10

Переверните телефон так, чтобы крышка батарейного отсека была сверху.

Найдите выемку в нижней центральной части телефона.

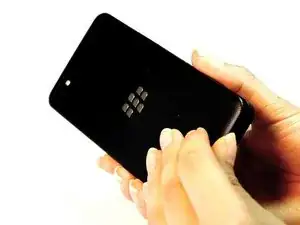

Нажмите на выемку большим пальцем, чтобы отжать край корпуса от телефона.

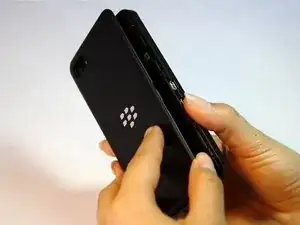

Аккуратно разомкните боковые стороны телефона большим и указательным пальцами.

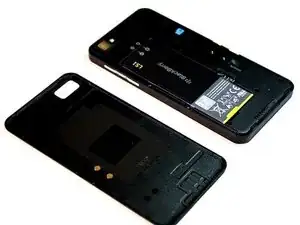

Начните снизу и проведите пальцами вверх по бокам телефона, пока задняя крышка полностью не отделится от корпуса.

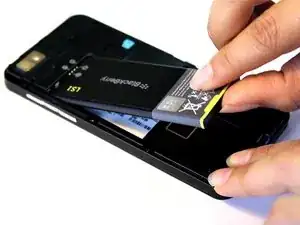

Подденьте нижний угол аккумулятора пальцами.

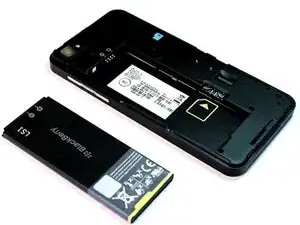

Извлеките аккумулятор из корпуса телефона.

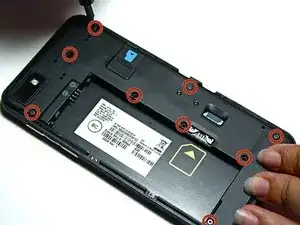

Используйте отвертку Torx T3 или T4 (в зависимости от подмодели) и выкрутите девять винтов, показанных на изображении.

Храните винты в безопасном месте.

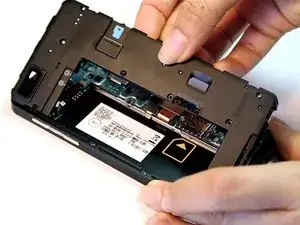

Осторожно приподнимите пластиковый кожух с телефона и отложите его в сторону. Теперь вы видите материнскую плату.

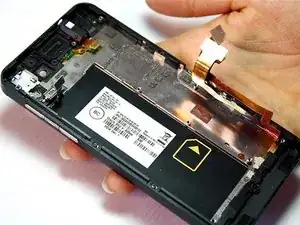

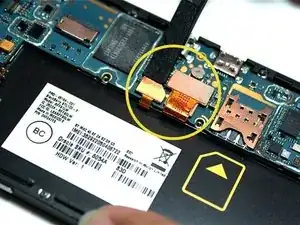

Используйте лопатку, чтобы отсоединить зелёный разъём с плоским контактом, расположенный под задней камерой. Медленно поднимайте разъём вверх и отведите назад. Смотрите первое и второе изображения.

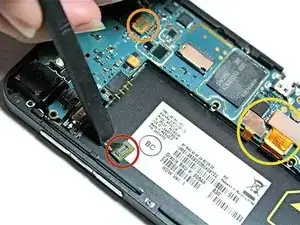

Используйте лопатку, чтобы отсоединить и приподнять оранжевый разъём с плоским контактом, показанный на втором изображении. Медленно поднимайте разъём вверх и отведите назад.

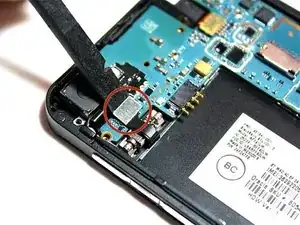

Затем поочерёдно отсоедините оставшиеся три разъёма с плоскими контактами, чтобы освободить материнскую плату от корпуса. Третий разъём скрыт под самым большим.

Материнская плата хрупкая. Убедитесь, что все разъёмы отсоединены, прежде чем извлекать плату.

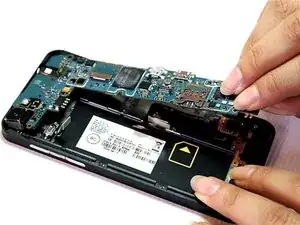

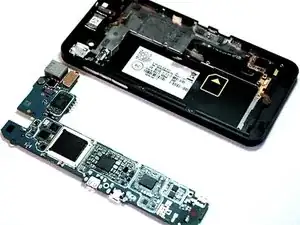

Осторожно извлеките материнскую плату и положите её на антистатическую поверхность.

В зависимости от купленной детали вы можете пропустить оставшиеся шаги. Можно приобрести полный комплект экрана и корпуса. Если у вас такой комплект, просто перенесите материнскую плату на новую деталь и выполните шаги в обратном порядке для сборки устройства. В противном случае продолжайте следующие шаги.

Экран хрупкий и может треснуть, если винты не выкручивать аккуратно.

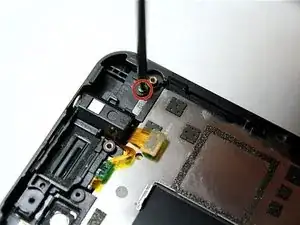

Используйте отвертку Torx T2, чтобы выкрутить первый маленький винт, расположенный в верхнем правом углу. Смотрите второе изображение.

Затем выкрутите четыре винта, которые окружают корпус. Смотрите третье изображение.

Храните все пять винтов в безопасном месте.

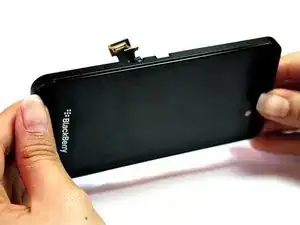

Переверните телефон так, чтобы сенсорный экран был обращён к вам.

Проведите пластиковой монтажной лопаткой по прямоугольному краю телефона, чтобы отделить сенсорный экран от корпуса. Начните с любого из нижних углов и пройдите по периметру, чтобы ослабить экран.

Разъёмы подключены к корпусу телефона. Будьте осторожны, чтобы не повредить их при отделении экрана от корпуса.

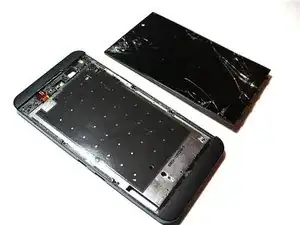

Осторожно отделите экран от корпуса телефона. Теперь телефон готов к установке нового экрана.
