Замена камеры Blackberry 8110

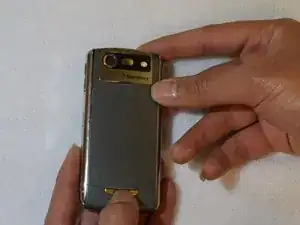

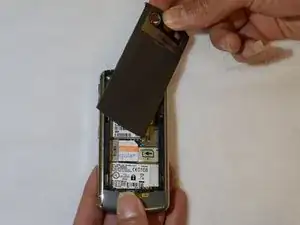

Переверните телефон так, чтобы экран был обращён к столу. Найдите хромированную кнопку разблокировки и нажмите её, чтобы отщёлкнуть заднюю крышку батареи.

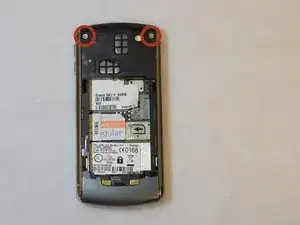

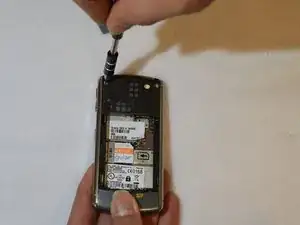

Теперь, когда задняя крышка батареи снята, найдите два винта Torx #T6 длиной 7,5 мм в верхней части телефона. Удалите их, вращая по часовой стрелке против направления часовой стрелки с помощью отвёртки T6.

После того как два винта вверху сняты, возьмите лопатку и найдите два зазора слева и справа от кнопки, снимающей заднюю крышку батареи.

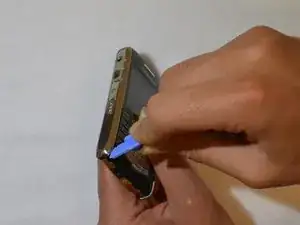

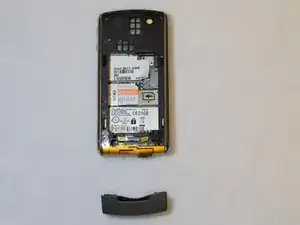

Аккуратно вставьте лопатку в зазор и подденьте вниз, чтобы освободить нижнюю крышку.

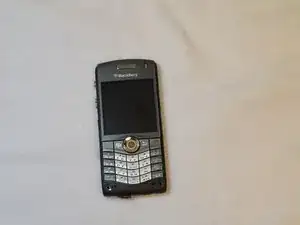

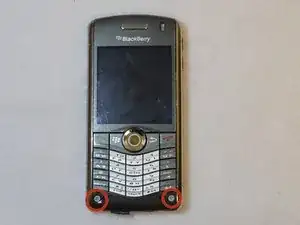

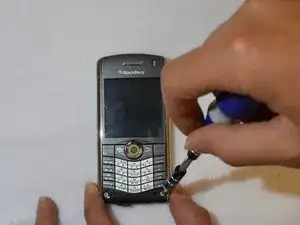

Переверните телефон так, чтобы экран был обращён вверх. Сняв нижнюю крышку, Вы увидите два винта Torx #T6 длиной 7,5 мм в каждом углу под клавиатурой. Аккуратно удалите их.

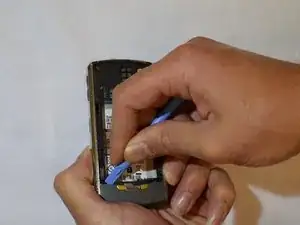

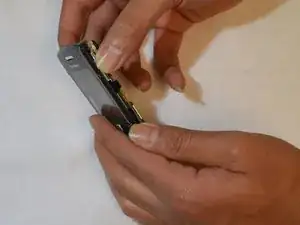

Теперь, когда винты на передней панели удалены, вставьте лопатку между окантовкой на боковой стороне телефона и самим корпусом. Аккуратно подденьте окантовку, отводя её от корпуса.

Теперь можно снять заднюю панель. Для этого найдите по два зажима с каждой стороны телефона (под окантовкой, которую Вы только что сняли).

Когда Вы обнаружите эти зажимы (всего четыре, по два с каждой стороны), осторожно отщёлкните их пальцами.

Будьте осторожны, чтобы не сломать зажимы.

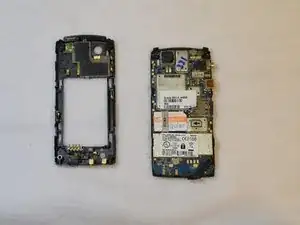

Передняя панель готова к снятию с остальной части телефона. Для этого просто отведите переднюю часть (с клавиатурой и экраном) от основной платы телефона пальцами.

Когда задняя часть основной платы направлена вверх (сторона дисплея основной платы — вниз), камера находится в верхнем левом углу. Камера удерживается металлическими защёлками по бокам.

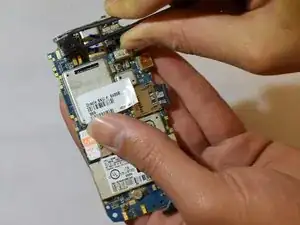

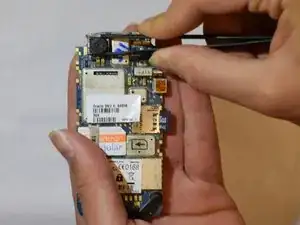

Используйте пинцет, удерживая корпус модуля камеры, и наклоните камеру вперёд, чтобы выгнуть металлические защёлки наружу.

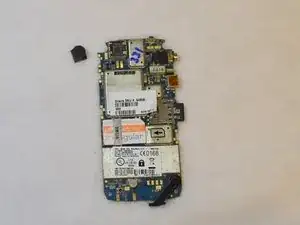

Продолжая удерживать камеру пинцетом, наклоните в противоположном направлении, чтобы выгнуть защёлки наружу с противоположной стороны и освободить модуль камеры для замены.
