Замена камеры BlackBerry Passport
Это руководство содержит шаги, необходимые для замены камеры BlackBerry SQW100-1, если она больше не делает снимки. Неисправности камеры могут быть вызваны повреждением от воды, ударом при падении и перегревом. ОСТОРОЖНО при проколе аккумулятора — он может взорваться, вызвать пожар и другие опасные последствия!
Шаг 1

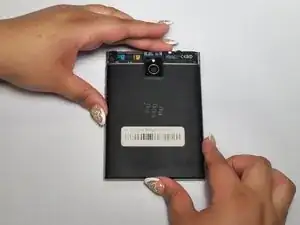

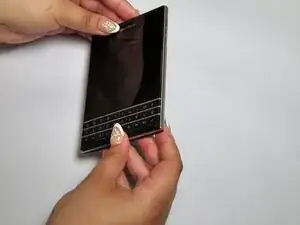

Переверните телефон лицевой стороной вниз.
Шаг 2

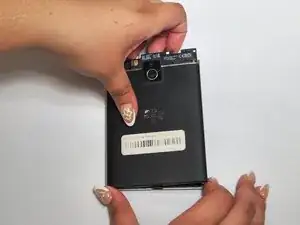

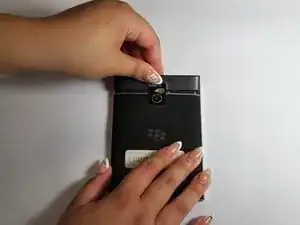

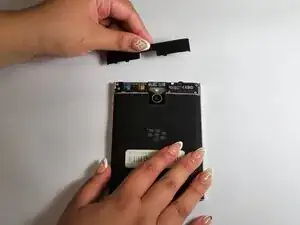

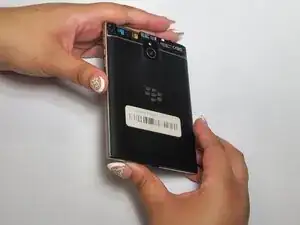

Снимите верхнюю крышку слота для SIM/микроSD по выемке.
Шаг 3
Удалите две верхние винты длиной 7 мм с помощью отвертки T4 Torx.
Удалите три нижние винта длиной 5 мм с помощью отвертки T4 Torx.
Шаг 4

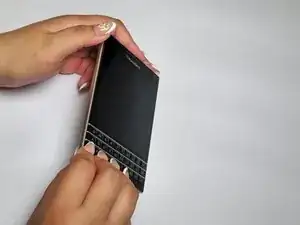

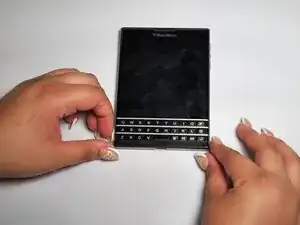

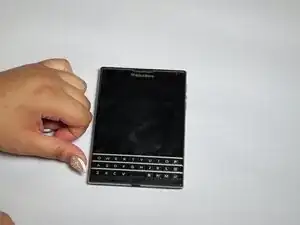

Переверните телефон задней стороной вверх.
Шаг 5

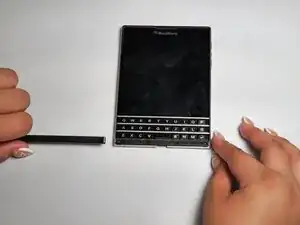

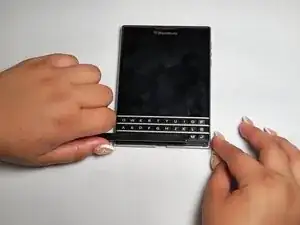

Снимите крышку, расположенную под клавиатурой.
Шаг 6
Удалите два винта длиной 6 мм с помощью отвертки T4 Torx.
Шаг 7

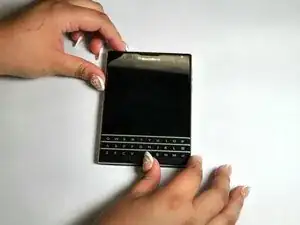

Переверните телефон лицевой стороной вниз.
Шаг 8

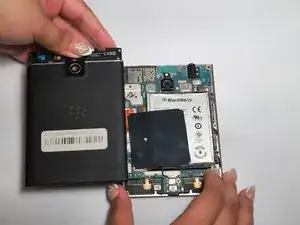

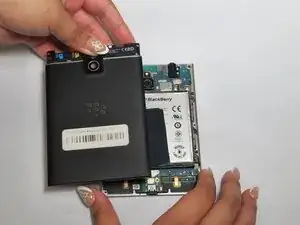

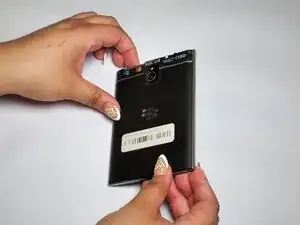

Снимите заднюю крышку.
Шаг 9

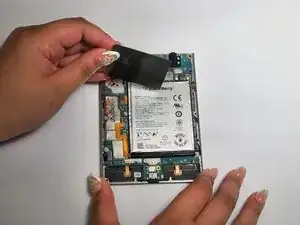

Удалите чёрную ленту с аккумулятора и с материнской платы.
Шаг 10

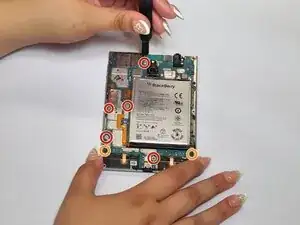

Удалите пять винтов длиной 4 мм с помощью отвертки T4 Torx.
Удалите два винта длиной 3 мм с помощью отвертки T4 Torx.
Шаг 11
Отключите четыре коннектора слева.
Шаг 12

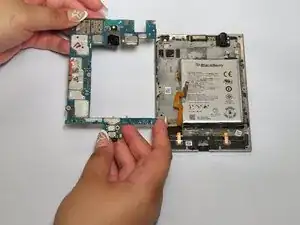

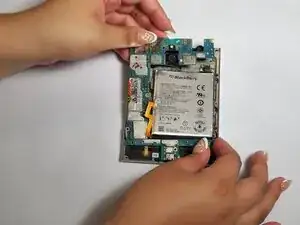

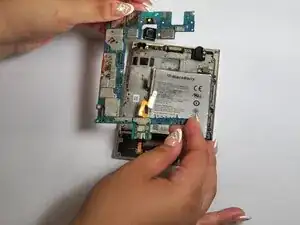

Снимите материнскую плату.
Шаг 13

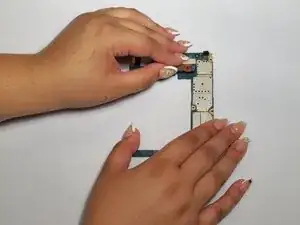

Переверните материнскую плату так, чтобы задняя сторона платы была обращена вверх.
Шаг 14

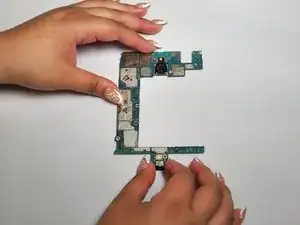

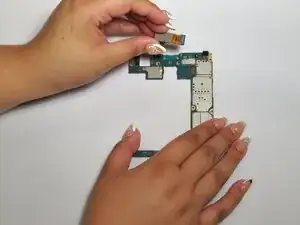

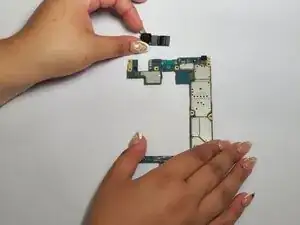

Отсоедините разъём от материнской платы и снимите камеру.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
