Замена дисплея Blackberry 8110

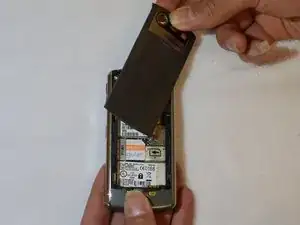

Переверните телефон так, чтобы экран был обращён к столу. Найдите хромированную кнопку сброса и нажмите её, чтобы отщелкнуть крышку батарейного отсека.

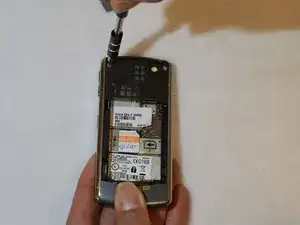

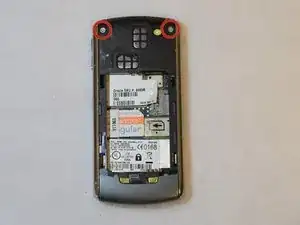

После снятия крышки батареи найдите два винта Torx #T6 длиной 7,5 мм в верхней части телефона. Удалите их, поворачивая против часовой стрелки отверткой T6.

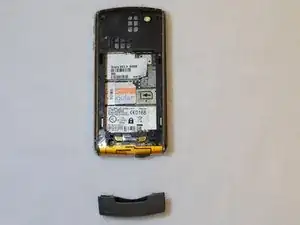

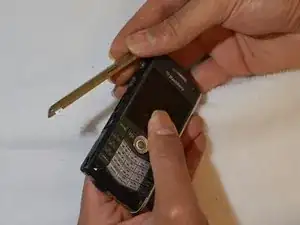

После удаления двух винтов в верхней части возьмите лопаточку и найдите два зазора слева и справа от кнопки, выпускающей крышку батарейного отсека.

Аккуратно вставьте лопаточку в зазор и подденьте вниз, чтобы освободить нижнюю крышку.

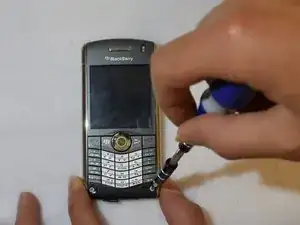

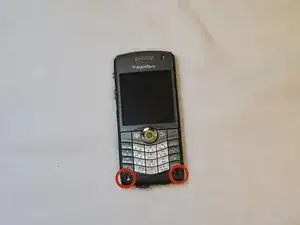

Переверните телефон обратно так, чтобы экран был вверх. Сняв нижнюю крышку, вы увидите по одному винту Torx #T6 длиной 7,5 мм в каждом углу под клавиатурой. Аккуратно удалите их.

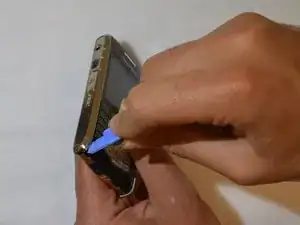

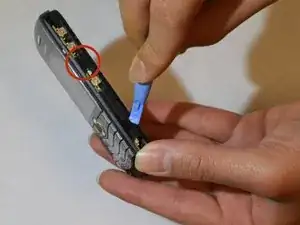

После снятия винтов на передней панели вставьте лопаточку между пластиковой окантовкой по бокам телефона и корпусом. Осторожно отожмите окантовку от корпуса.

Теперь можно снять заднюю панель. Для этого найдите по два зажима с каждой стороны телефона (под только что снятой окантовкой).

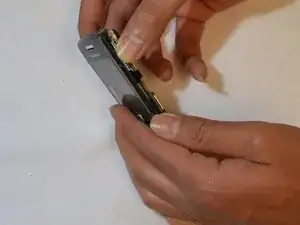

Найдя эти зажимы (всего четыре, по два с каждой стороны), отстегните их пальцами.

Действуйте аккуратно, чтобы не сломать зажимы.

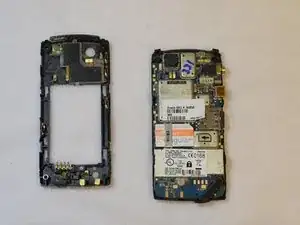

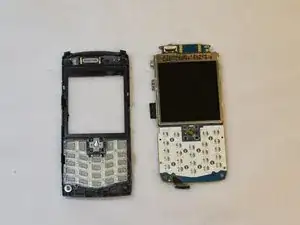

Передняя панель готова к отсоединению от остальной части телефона. Подденьте переднюю часть (с клавиатурой и экраном) и отведите её от платы телефона пальцами.

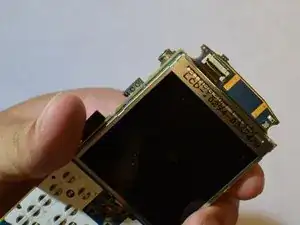

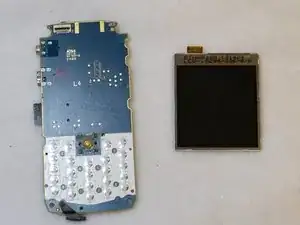

После снятия панелей остаются плата и экран. При расположенном вверх дисплее его разъём к плате находится в верхнем левом углу.

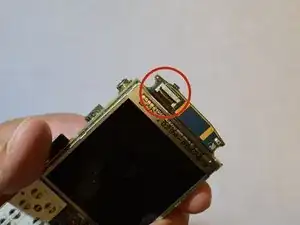

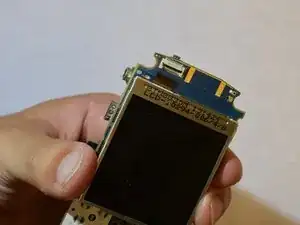

Отведите чёрную защёлку, фиксирующую кабель дисплея, наружу и от платы в вертикальное положение (перпендикулярно белому разъёму). Точки поворота защёлки находятся по центру слева и справа от белого разъёма.

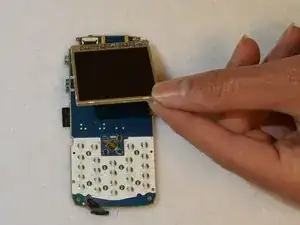

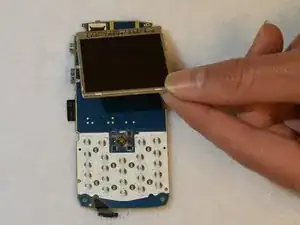

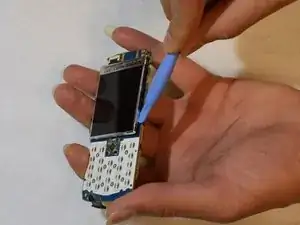

Снимите кабель дисплея, потянув его вниз к центру платы и выведя из‑под чёрной защёлки. Используйте лопаточку вдоль всех сторон между дисплеем и платой, чтобы отделить дисплей.
