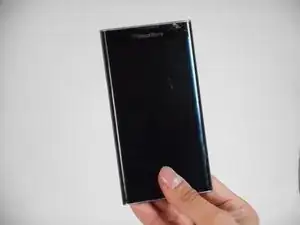

Замена дисплея Blackberry PRIV
Замена экрана телефона необходима, когда экран поврежден или больше не функционирует должным образом. Это включает трещины от случайных падений, не отвечающий на касания экран или поврежденные пиксели. Процесс может потребовать снятия поврежденного дисплея и установки нового, а также отсоединения внутренних компонентов. Для большинства этих компонентов достаточно использовать ваши пальцы. Всегда полностью выключайте устройство и отключайте его от внешнего источника питания перед началом работы. Используйте это руководство для замены своего поврежденного экрана.
Шаг 1
Найдите два маленьких отверстия в верхней части устройства.
Используйте инструмент для извлечения SIM-карты, чтобы надавить на отверстия и поднять лотки для SIM и SD карт.
Вытащите лотки из устройства.
Шаг 2
Вставьте открывающую лопатку в шов между задней крышкой и корпусом. Надавите вниз, чтобы приподнять крышку.
Следуйте этой процедуре только для правой, левой и верхней стороны крышки.
Шаг 3
Снимите заднюю крышку, проведя ею вниз и наружу.
Шаг 4
Удалите два винта Torx T4 длиной 3,3 мм, которые крепят разъем аккумулятора.
Возможно, на плате и аккумуляторе есть пластиковый защитный экран. Удалите защитный экран, чтобы начать.
Шаг 5
Используйте открывающий инструмент, чтобы приподнять и отключить разъем аккумулятора.
Шаг 6
Потяните за пластиковую петлю, чтобы вынуть аккумулятор из устройства.
Для облегчения удаления используйте фен, чтобы разогреть клей аккумулятора.
Будьте осторожны, чтобы не перегреть аккумулятор или не проколоть его, так как литиевые аккумуляторы опасны.
Шаг 7

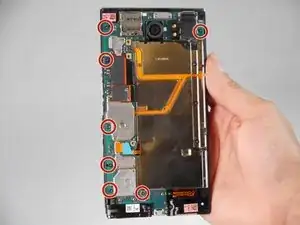

Удалите семь винтов Torx T4 длиной 3,3 мм, которые крепят материнскую плату.
Шаг 8
Удалите два винта Torx T4 длиной 3,3 мм, которые крепят корпус динамика.
Приподнимите и снимите корпус динамика.
Шаг 9

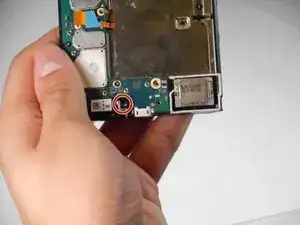

Удалите один винт Torx T4 длиной 3,3 мм, который крепит разъем наушников.

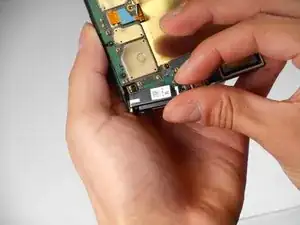

Приподнимите и снимите разъем наушников.
Шаг 10

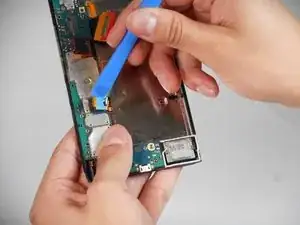

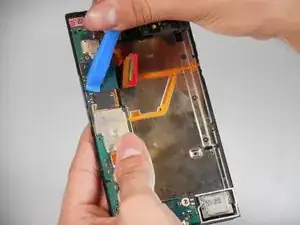

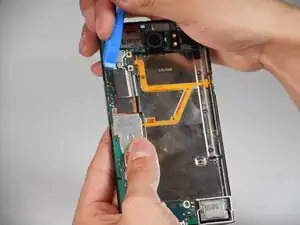

Используйте открывающий инструмент, чтобы приподнять и отключить три разъемных соединения.
Шаг 11

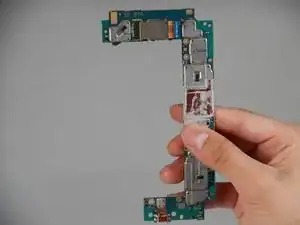

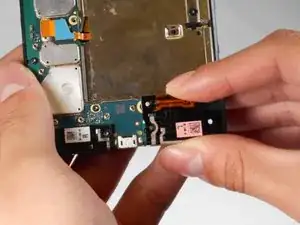

Приподнимите материнскую плату из устройства.
Не тяните за плату слишком сильно, так как под ней есть соединительный шлейф.
Двумя пальцами прижмите шлейф как можно ближе к разъему.
Приподнимите и отключите разъем от материнской платы.
Шаг 12

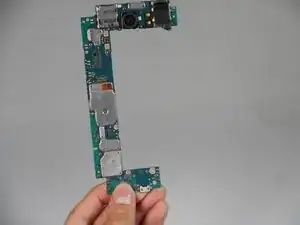

Переверните материнскую плату.

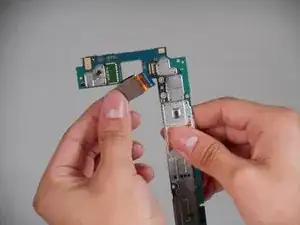

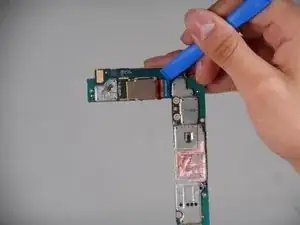

Используйте открывающий инструмент, чтобы приподнять и отключить разъем камеры.
Шаг 13

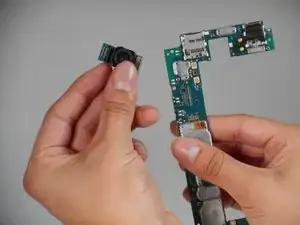

Приподнимите и снимите камеру с платы.
Шаг 14
Удалите разъем наушников.
Шаг 15

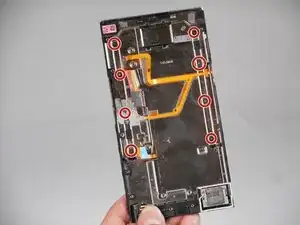

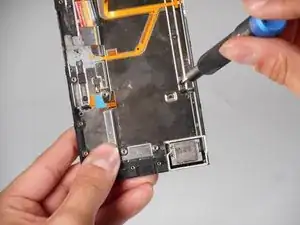

Удалите восемь винтов Torx T4 длиной 1,7 мм, которые крепят клавиатуру к экрану.
При сборке убедитесь, что вы используете те же винты длиной 1,7 мм, поскольку их неправильное использование может помешать работе клавиатуры.
Шаг 16

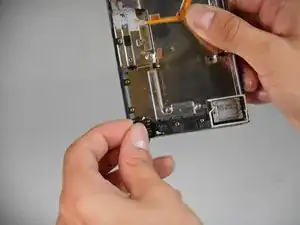

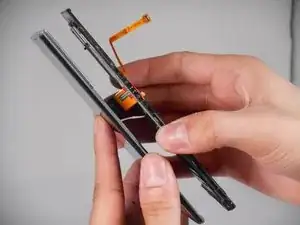

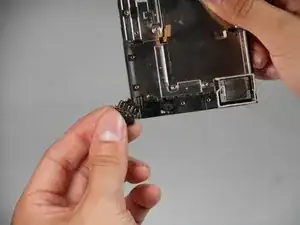

Осторожно приподнимите клавиатуру от экрана.
Следите за тем, чтобы при подъеме клавиатуры разъемы экрана вышли из металлической щели клавиатуры, иначе это может вызвать повреждение.
Заключение
Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Отнесите свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт не удался? Попробуйте выполнить некоторые основные действия по устранению неполадок или обратитесь за помощью в наше сообщество ответов.
Перевод руководства с ifixit.com
