Общее разборка Nokia Lumia 822

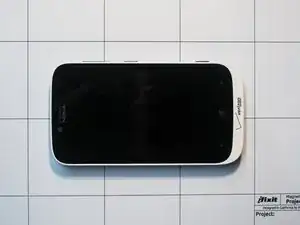

Выключите телефон.

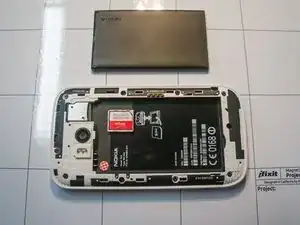

Снимите заднюю крышку, аккумулятор и SIM-карту с ее креплением.

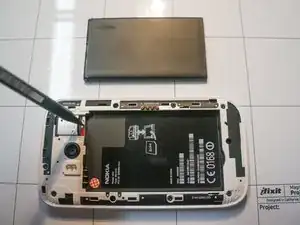

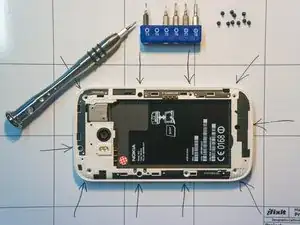

Найдите и снимите десять винтов Torx T4 по периметру рамки. (указаны стрелками)

Эти винты имеют фиксатор резьбы, количество которого варьируется. Иногда они закручены так сильно, что головка срывается. При сборке не перетягивайте их, так как это может привести к повреждению LCD.

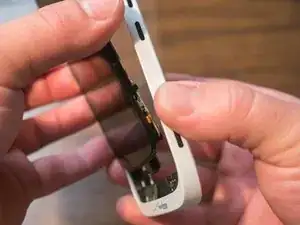

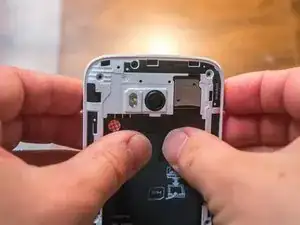

Держите верхнюю часть рамки телефона между пальцами и аккуратно надавите на заднюю часть сборки LCD. Не применяйте чрезмерную силу. Перемещайте большие пальцы, чтобы создавать давление в различных точках.

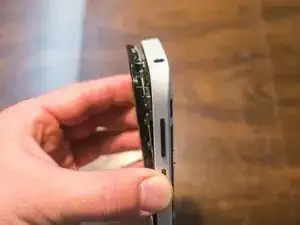

Когда смотрите спереди, верхний левый угол экрана обычно первым выходит из зазора.

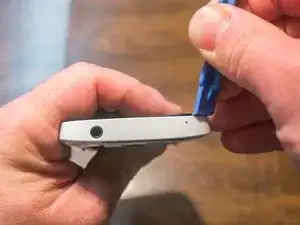

Пропустите пластиковый инструмент или ноготь вдоль верхней части экрана, чтобы освободить его от сборки рамки.

Как только верхняя часть сборки экрана свободна, потяните ее так, чтобы она освободила край рамки.

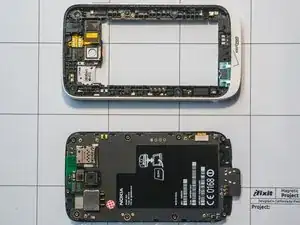

Вытащите сборку экрана прямо вверх, чтобы освободить нижнюю часть от рамки. Рамку теперь можно отложить в сторону, так как мы сосредоточимся на сборке экрана и платы.

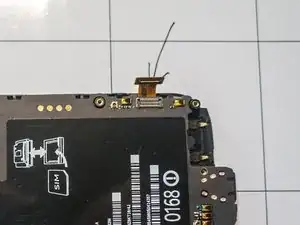

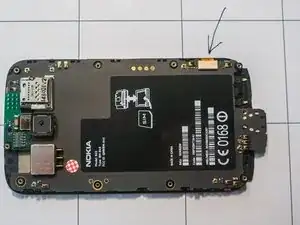

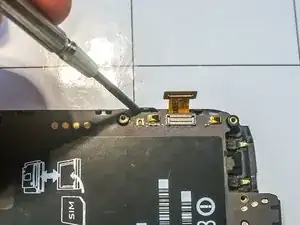

Найдите гибкий шлейф на задней стороне платы и аккуратно ослабьте разъем пластиковым инструментом. Убедитесь, что вы поддеваете разъем шлейфа, а не разъем на плате.

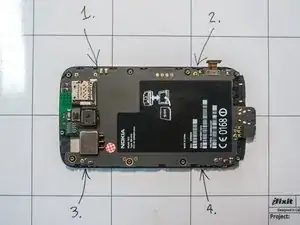

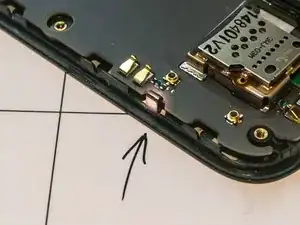

Существует четыре маленьких пластиковых зажима, которые удерживают плату на сборке экрана. Используя маленькую плоскую отвертку, аккуратно нажмите на зажимы # 1 и 2, (см. фото) и освободите плату с этой стороны.

Пластиковые зажимы легко ломаются, если их согнуть слишком сильно.

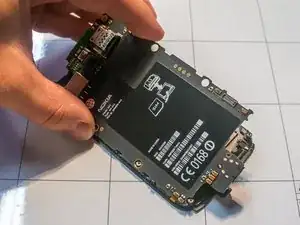

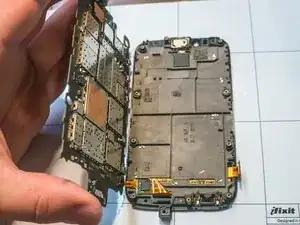

Поднимите плату за край, освобожденный на предыдущем шаге, и вытащите ее из-под оставшихся зажимов с другой стороны.

Прямо напротив первого гибкого шлейфа, на нижней стороне платы, виден второй шлейф, который показан на последних двух фото.

Аккуратно переверните плату и положите ее на рабочую поверхность рядом со сборкой экрана. Постарайтесь не повредить гибкий шлейф.

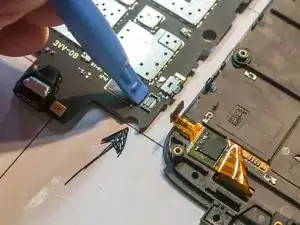

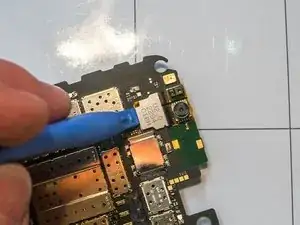

Используйте пластиковый инструмент, чтобы освободить разъем гибкого шлейфа, снова убедившись, что вы поддеваете только разъем шлейфа.

Единственной заменяемой частью на сборке экрана является динамик переговорного устройства, хотя его снятие испортит двустороннюю клейкую ленту, которая удерживает его на месте.

На плате фронтальная камера, а также датчики приближения и света могут быть удалены просто, ослабив разъем пластиковым инструментом.

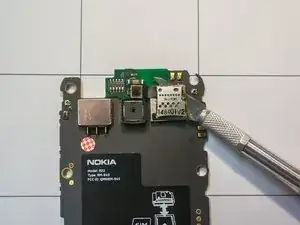

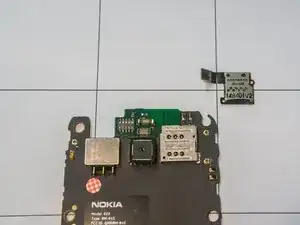

Чтобы удалить слот Micro-SD, начните с освобождения разъема от платы, используя пластиковый инструмент.

Слот Micro-SD приклеен к слоту SIM с использованием средней клейкости. Используйте канцелярский нож, чтобы освободить его, осторожно проводя между двумя слотами.

Убедитесь, что вы движетесь медленно и с минимальной силой, чтобы уменьшить риск травмы или повреждения компонента.

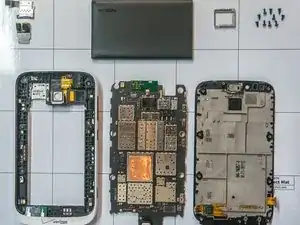

Общая разборка завершена.

При сборке будьте очень осторожны при подключении гибких шлейфов. Разъемы очень деликатные. Убедитесь, что разъемы выровнены перед приложением давления и не используйте чрезмерную силу.
