Замена вибромотора Nokia Lumia 830

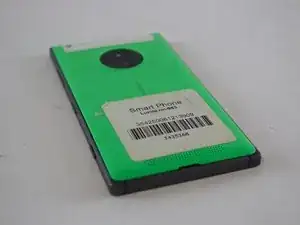

Поместите телефон экраном вниз.

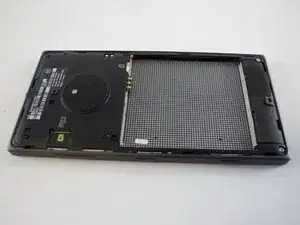

Снимите заднюю крышку, поддев ногтем или пластиковым инструментом для вскрытия под пазовую выемку внизу телефона.

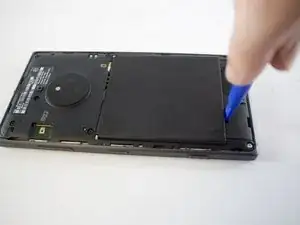

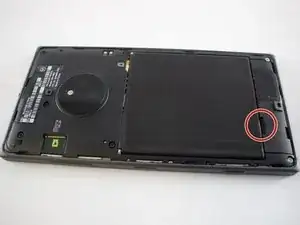

Осторожно извлеките аккумулятор, поддев пластиковым инструментом за выемку внизу батареи и приподняв её.

Под аккумулятором может быть клей, удерживающий его на месте, что может затруднить его извлечение.

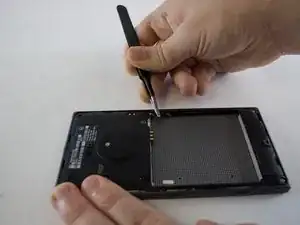

Снимите чёрные полоски по обеим сторонам от отсека для аккумулятора.

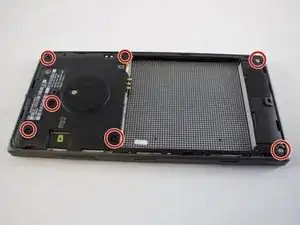

Удалите два серебристых винта 3.9 мм из нижнего угла телефона. Затем удалите пять чёрных винтов 2.5 мм сверху вниз телефона.

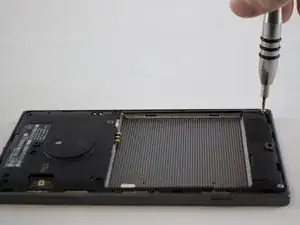

Все винты закручены отверткой T5.

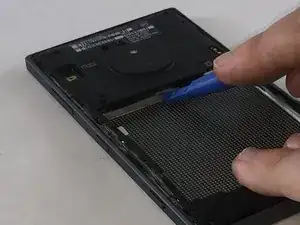

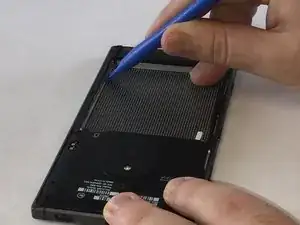

Используйте пластиковый инструмент для вскрытия, чтобы надавить в пазы, удерживающие заднюю панель.

Все пять пазов расположены вдоль внутренней стенки отсека для аккумулятора. Сначала надавите на боковые пазы, затем на верхний.

Снимите панель с рамки, поднимая нижнюю часть от телефона, чтобы верхняя часть вышла из зацепления.

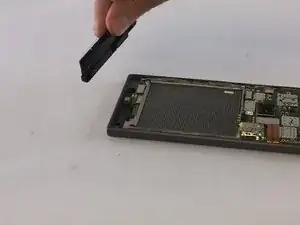

Поднимите динамик из телефона. Возможно, потребуется пошевелить динамик, чтобы ослабить его.

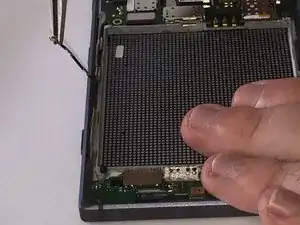

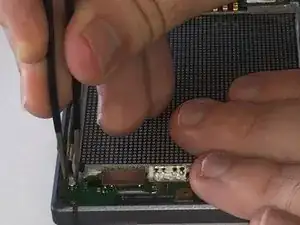

Удерживая телефон, захватите металлический конец RF-кабеля пинцетом с тонкими наконечниками.

RF-кабель — это длинный тонкий кабель, проходящий вдоль боковой части телефона.

Тяните кабель аккуратно вверх, чтобы не повредить его.

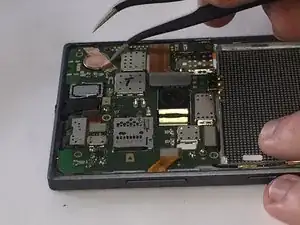

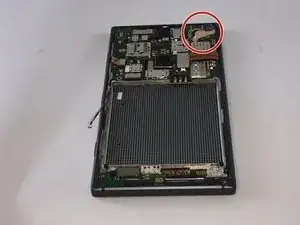

*По желанию* Снимите медную ленту в правом верхнем углу телефона пинцетом с тонкими наконечниками.

Подденьте один конец пинцетом под узкую часть ленты и отогните её вверх.

Эта лента не прикреплена к вибромотору. Она поднимется вместе с платой. Снимать её необязательно.

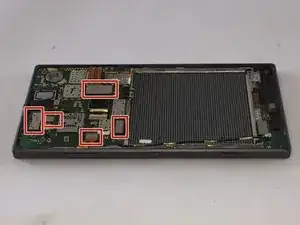

На материнской плате расположены пять гибких разъёмов. Они выглядят как прямоугольные металлические коробочки с тонкой лентой, подключённой к ним.

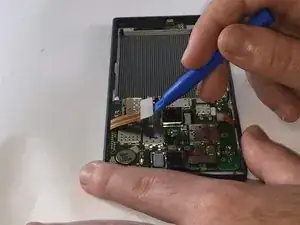

Отщелкните разъёмы с материнской платы с помощью пластикового инструмента. Слегка нажмите клиновидным концом инструмента с противоположной стороны от разъёма с прикреплённой лентой и подденьте его вверх.

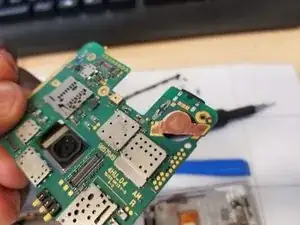

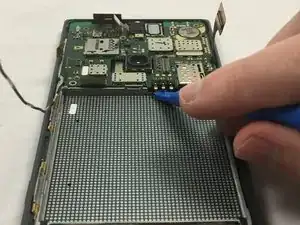

Поместите пластиковый инструмент под материнскую плату в районе трёх выступающих лапок внизу и поднимите плату, чтобы снять её.

Отмеченная область на изображении — это фронтальная камера и её крепление для гибкого кабеля.

С помощью пинцета приподнимите правую сторону крепления гибкого кабеля.

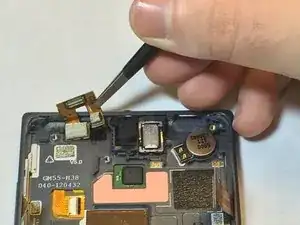

Затем используйте пластиковый инструмент, чтобы приподнять фронтальную камеру, и полностью извлеките её пинцетом.

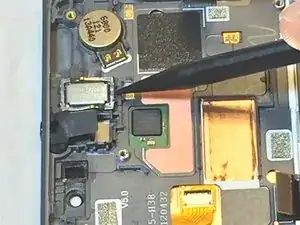

Динамик расположен в верхней части устройства справа от разъёма для наушников.

Используйте заострённый конец лопатки, чтобы уверенно приподнять разговорный динамик из гнезда.

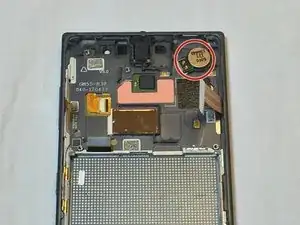

На изображении выделен вибромотор.

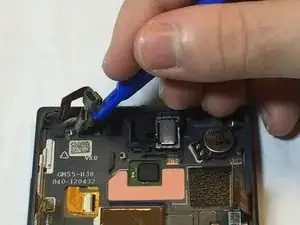

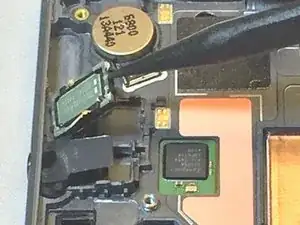

Используйте пластиковый инструмент, чтобы поддеть вибромотор у основания телефона.

Возможно, потребуется приложить небольшое усилие, чтобы полностью его приподнять.

Полностью извлеките его пинцетом.
