Замена разговорного динамика Nokia Lumia 830

Поместите телефон экраном вниз.

Снимите заднюю крышку, поддев ногтем или пластиковым инструментом для вскрытия под прорезью внизу телефона.

Осторожно извлеките аккумулятор, поместив пластиковый инструмент для вскрытия под выемку внизу батареи и поддев её вверх.

Под аккумулятором может находиться клей, удерживающий его на месте, что может затруднить извлечение.

Снимите черные полоски по обеим сторонам от отсека для аккумулятора.

Выверните два серебристых винта 3,9 мм в нижнем углу телефона. Затем выверните пять черных винтов 2,5 мм сверху вниз по корпусу телефона.

Все винты требуют отвёртки T5 с торкс-образным шлицем.

Используйте пластиковый инструмент для вскрытия, чтобы надавить на защёлки, удерживающие заднюю панель.

Все пять защёлок расположены вдоль внутренней стенки отсека аккумулятора. Сначала нажмите защёлки по бокам, затем защёлку сверху.

Снимите панель с рамки, убедившись, что вы отводите нижнюю часть от телефона, чтобы верхняя часть могла соскользнуть с места.

Подденьте динамик и извлеките его из телефона. Возможно, потребуется пошевелить динамик, чтобы освободить его.

Удерживайте телефон на месте и захватите металлический конец RF-кабеля точными пинцетом.

RF-кабель — это длинный тонкий кабель, идущий вдоль боковой стороны телефона.

Тяните шнур аккуратно вверх, чтобы не повредить его.

*Необязательно* Снимите медную ленту в верхнем правом углу телефона пинцетом.

Подденьте одним концом пинцета тонкую часть ленты и отслойте её.

Эта лента никак не закреплена с моторчиком вибрации. Она поднимается вместе с платой. Снимать её не обязательно.

На материнской плате расположены пять гибких разъёмов. Они выглядят как прямоугольные металлические коробочки с тонкой полоской, к ним подключённой.

Отстегните разъёмы от материнской платы пластиковым инструментом для вскрытия. Надавите клиновидным концом инструмента с противоположной стороны от разъёма с присоединённой полоской и подденьте его вверх.

Поместите пластиковый инструмент для вскрытия под материнскую плату рядом с местом, где снизу выступают три штыря, и поднимите плату, чтобы извлечь её.

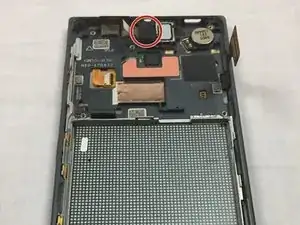

Гнездо для наушников расположено в верхней части телефона. Оно прилегает к круглому отверстию в рамке устройства.

Позиционируйте заострённый конец медиатора (спаджера) против маленького выступа в нижней части гнезда для наушников.

Медленно и уверенно подденьте гнездо для наушников и извлеките его из посадочного места.

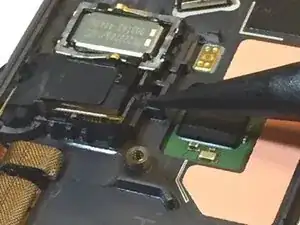

Динамик расположен в верхней части устройства справа от гнезда для наушников.

Используйте заострённый конец медиатора, чтобы уверенно поднять и извлечь разговорный динамик из гнезда.
