Замена основной камеры Nokia Lumia 830

Положите телефон экраном вниз.

Снимите заднюю крышку, поддев ногтем или пластиковым инструментом для вскрытия под прорезанную выемку в нижней части телефона.

Аккуратно извлеките аккумулятор, поместив пластиковый инструмент для вскрытия под выемку в нижней части аккумулятора и подденьте его вверх.

Под аккумулятором может быть клейкая прокладка, чтобы удерживать его на месте, что может усложнить его снятие.

Снимите чёрные полоски по обеим сторонам от отсека аккумулятора.

Вывинтите два серебристых винта 3,9 мм с нижнего угла телефона. Затем выкрутите пять чёрных винтов 2,5 мм от верхней части к нижней части телефона.

Все винты требуют отвертки T5 звёздочного типа.

Используйте пластиковый инструмент для вскрытия, чтобы надавить в защёлки, удерживающие заднюю панель.

Все пять защёлок расположены вдоль внутренней стенки отсека аккумулятора. Сначала нажмите защёлки по бокам, затем защёлку в верхней части.

Снимите заднюю панель с рамы, поднимая нижнюю часть от телефона, чтобы верхняя часть могла выскользнуть.

Поднимите динамик из телефона. Возможно, потребуется пошевелить динамик, чтобы вытащить его.

Зафиксируйте телефон и захватите металлический наконечник антенного кабеля пинцетом с острым концом.

Антенный кабель — это длинный тонкий кабель, проходящий вдоль стороны телефона.

Аккуратно тяните кабель вверх, чтобы не повредить его.

*Необязательно* Снимите медную ленту в правом верхнем углу телефона пинцетом с острым концом.

Подденьте один край пинцетом под узкую часть ленты и оторвите её.

Эта лента не прикреплена к мотору вибрации. Она поднимется вместе с платой. Снимать её необязательно.

На материнской плате расположены пять гибких коннекторов. Они выглядят как прямоугольные металлические разъёмы с тонкой лентой, подключённой к ним.

Отстегните коннекторы от материнской платы с помощью пластикового инструмента для вскрытия. Лёгким нажатием клиновой частью инструмента подоприте противоположную сторону коннектора с присоединённой лентой и подденьте его вверх.

Поместите пластиковый инструмент для вскрытия под материнскую плату в месте, где снизу торчат три защёлки, и надавите на плату, чтобы приподнять и удалить её.

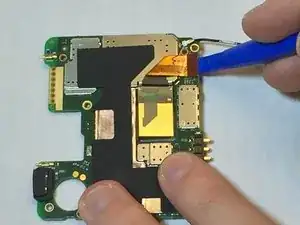

После снятия материнской платы найдите разъём камеры в правом нижнем углу платы, как показано на изображении.

Аккуратно используйте пластиковый инструмент для вскрытия, чтобы приподнять разъёмы и отсоединить камеру от материнской платы.

Наконец, полностью извлеките камеру пинцетом.
