Замена дисплейного модуля Nokia Lumia 720

Извлеките лоток SIM-карты и лоток карты памяти.

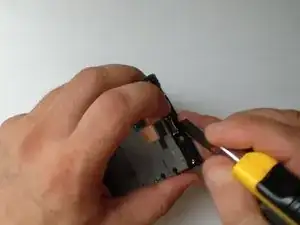

Используйте отвертку Torx T2 и выкрутите винт под лотком SIM-карты.

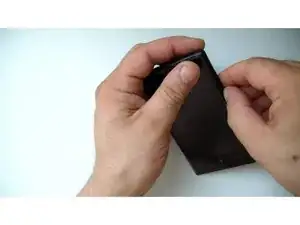

Используйте пластиковые инструменты и начните отделять заднюю крышку с верхней стороны.

Будьте аккуратны с кнопками громкости.

Снимите 3 винта Torx T4.

Зуммер / динамик

Отключите гибкий кабель батареи.

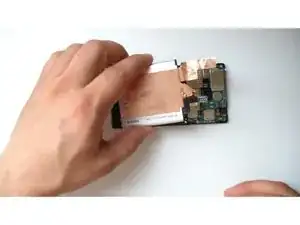

Отклейте металлическую фольгу от платы.

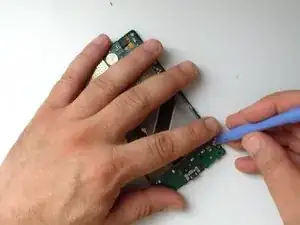

Используйте пластиковый инструмент с тонким наконечником и отклейте батарею от средней рамки.

Батарея - BP-4GWA, 2000 мА·ч, 3.7 В, 7.4 В·ч

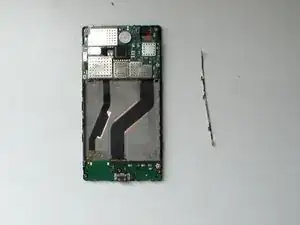

Отключите антенный кабель от основной платы и от платы разъёма зарядки и снимите его.

Отключите гибкий кабель кнопок громкости, питания и камеры.

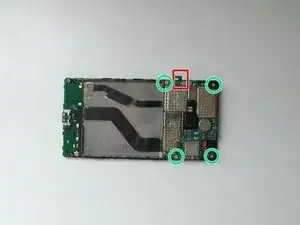

Снимите 4 винта Torx T4.

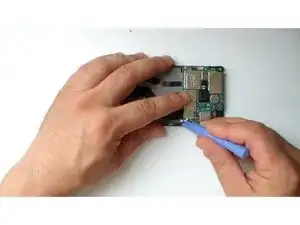

Немного приподнимите плату

Медленно и аккуратно отклейте датчик освещённости от средней рамки.

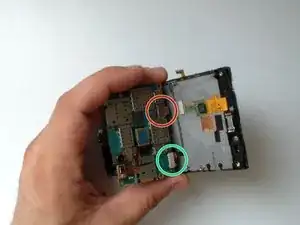

Отключите гибкий кабель дисплейного модуля.

Отключите гибкий кабель платы разъёма зарядки.

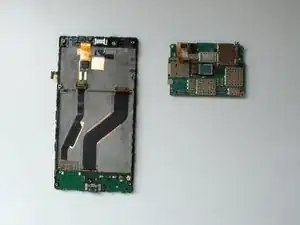

Снимите основную плату.

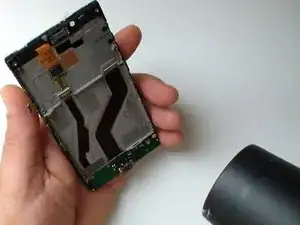

Используйте фен и разогрейте гибкий кабель.

Осторожно отклейте гибкий кабель от средней рамки.

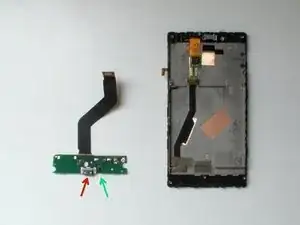

Разъём Micro USB

Микрофон

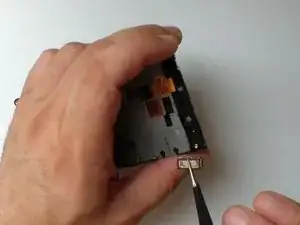

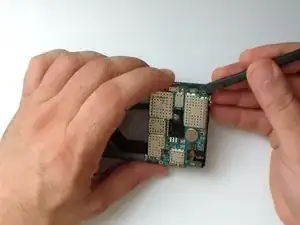

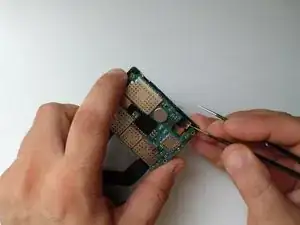

Используйте инструмент с острым наконечником и аккуратно отклейте динамик для разговоров.

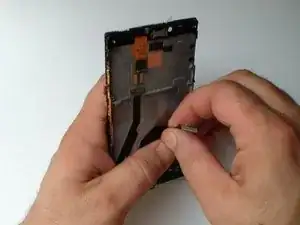

При начале отсоединения ленточного кабеля будьте осторожны с кнопками и с маленькими чёрными чашечками на нём.

Разогрейте гибкий кабель и отсоедините его.

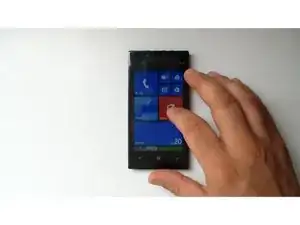

Теперь вы можете начать сборку в обратном порядке, но перед установкой задней крышки протестируйте новый дисплейный модуль.

При установке крышки будьте осторожны с кнопками громкости.

На этом всё.

.

.

.

.

.
