Замена основных и фронтальных камер Nokia Lumia 720
Nokia Lumia 720 - Как разобрать устройство и заменить основные или фронтальные камеры.
Шаг 1
Удалите лоток для SIM-карты и лоток для карты памяти.
Возьмите отвертку Torx T2 и открутите винт под лотком для SIM-карты.
Используйте пластиковые инструменты и начните отделять заднюю крышку от верхней стороны.
Шаг 2
Будьте осторожны с кнопками громкости.
Шаг 3
Удалите 3 винта Torx T4.
Динамик / Звуковой сигнал
Шаг 4
Отключите кабель питания батареи.
Оторвите металлическую фольгу от материнской платы.
Используйте пластиковый инструмент с тонким кончиком и отделите батарею от средней рамки.
Батарея - BP-4GWA, 2000mAh, 3.7V, 7.4Vh
Шаг 5
Отключите антенную кабель от материнской платы и от платы зарядного устройства и удалите его.
Шаг 6
Отключите кабель кнопок громкости, питания и камеры.
Удалите 4 винта Torx T4.
Немного приподнимите плату.
Медленно и аккуратно отделите датчик света от средней рамки.
Шаг 7
Отключите кабель сборки дисплея.
Отключите кабель платы зарядного устройства.

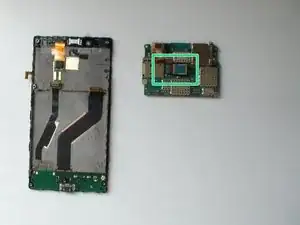

Удалите основную плату.
Шаг 8
Фронтальная камера с датчиком окружающего света.
Основная / Задняя камера.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
