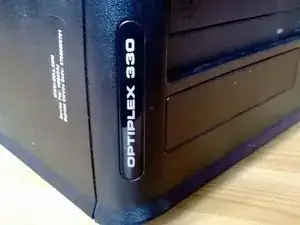

Замена блока питания Dell Optiplex 330 SFF
Здесь показано, как заменить сгоревший блок питания в настольном компьютере Dell Optiplex 330 малого форм-фактора. Блоки питания обычно первыми выходят из строя в настольных системах и приводят к тому, что на компьютере Dell горит постоянный янтарный индикатор питания.
Шаг 1
Перед началом убедитесь, что все кабели отключены от компьютера.
Настоятельно рекомендуется оставить компьютер выключенным как минимум на 15 минут, чтобы компоненты остынули.
Также следует заземлиться перед началом работ, используя антистатический браслет или прикосновение к металлическому предмету, соединённому с землёй. Это предотвращает накопление статического электричества, которое может повредить чувствительные компоненты.
Шаг 2

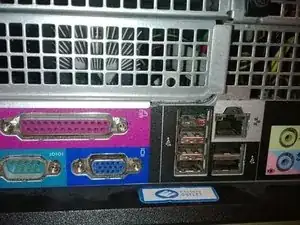

Сзади компьютера рядом с блоком питания вы найдёте защёлку.

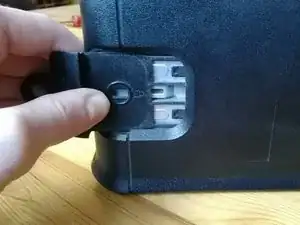

Чтобы открыть корпус, потяните эту защёлку прямо назад — задняя часть корпуса должна приподняться.

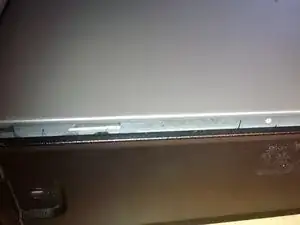

Теперь вы можете просто поднять корпус и снять его с компьютера.
Шаг 3
Перед тем как снять блок питания, сначала нужно вынуть оптический привод.

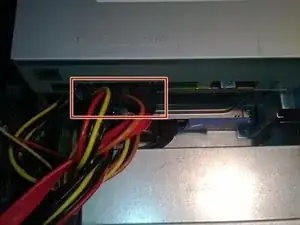

Сначала найдите два кабеля, подсоединённые к оптическому приводу — они показаны на первой фотографии.
Осторожно выньте оба кабеля — один из кабелей может иметь маленькую защёлку, которую нужно нажать, чтобы освободить его от привода.
Шаг 4
Чтобы извлечь оптический привод, сначала найдите маленькую синюю защёлку, расположенную рядом с приводом.

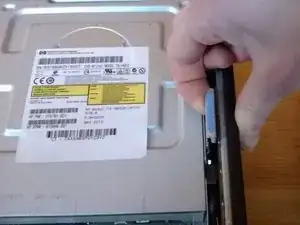

Поднимите защёлку прямо вверх и одновременно потяните оптический привод назад. Теперь его будет легко вынуть из компьютера.
Шаг 5
Теперь должно выглядеть как на первой фотографии после удаления оптического привода.

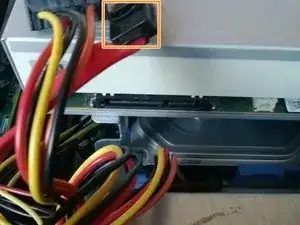

Далее необходимо отсоединить кабель питания от жёсткого диска.

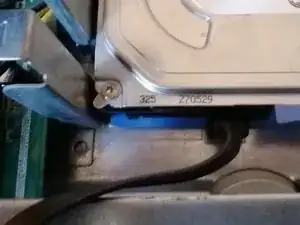

Осторожно извлеките кабель из разъёма на задней панели жёсткого диска.
Шаг 6
Теперь нужно отсоединить кабель питания, подключённый к материнской плате.

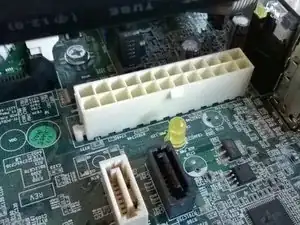

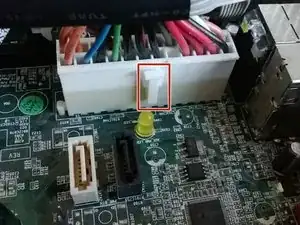

Найдите крупный 24-контактный разъём питания — он расположен рядом с блоком питания. Аккуратно нажмите на маленькую защёлку и потяните прямо вверх для отсоединения.
Повторите эту процедуру для небольшого 4-контактного разъёма, расположенного между процессором и жёстким диском.
Шаг 7

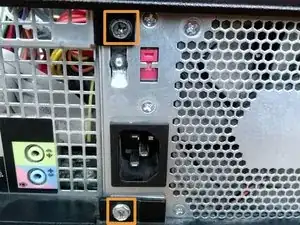

Чтобы вынуть блок питания, сначала выкрутите два винта, крепящих блок питания к корпусу.

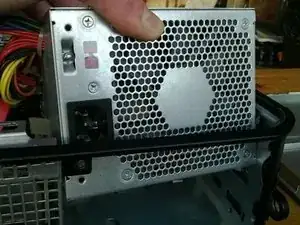

Теперь можно сдвинуть блок питания прямо назад и затем поднять его вверх и вынуть из компьютера.
После удаления блока питания должно выглядеть как на последней фотографии.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
