Замена оперативной памяти и материнской платы HP Pavilion Wave 600-a010

Снимите три резиновые ножки, поддев нижнюю крышку пластиковой лопаткой для открытия.

Отверткой Phillips #2 выкрутите три винта 24 мм с нижней крышки.

Снимите нижнюю крышку, приподняв её от шасси.

Отсоедините три провода, соединяющие внешнюю крышку и передний I/O модуль с внутренними компонентами (передний USB и вспомогательная сборка).

Снимите внешнюю крышку, аккуратно разъединив её и оттянув от шасси.

Снимите заднюю рамку I/O, поддев пластиковой лопаткой четыре защёлки, удерживающие рамку к шасси.

Отсоедините все остальные оставшиеся кабели от устройства, аккуратно поддев подключения пластиковой лопаткой.

Извлеките HDD: сначала отверткой Phillips #2 выкрутите четыре винта 23 мм, удерживающие сборку, затем вытащите HDD из шасси.

Отверткой Torx #15 (может пригодиться удлинитель и трещотка) выкрутите три винта 24 мм, соединяющие верхнюю крышку с шасси внутри отсека HDD.

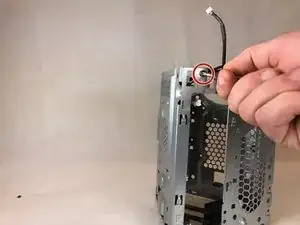

Отсоедините микрофонный модуль от внутренних компонентов: сначала отслойте чёрный клей, фиксирующий провода к шасси, затем аккуратно вытяните модуль и провода из разъёма.

Снимите верхнюю панель, отверткой Torx #15 выкрутите три винта 24 мм и отверткой Phillips #00 — один винт 24 мм по внешнему краю шасси.

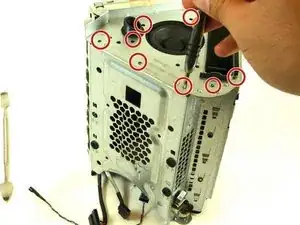

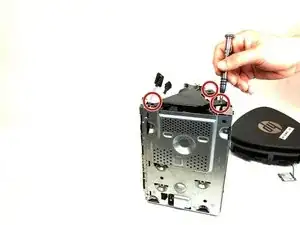

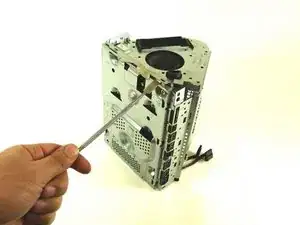

Снимите верхнюю крышку шасси: отверткой Torx #15 выкрутите девять винтов 24 мм, затем подденьте металлической лопаткой крышку от защёлок и осторожно приподнимите, чтобы не повредить внутренние компоненты.

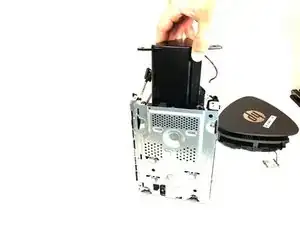

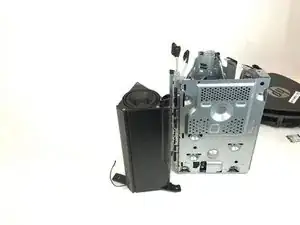

Снимите динамик: отверткой Torx #15 выкрутите три винта 24 мм и аккуратно поднимите динамик, вынимая его из внутренних компонентов.

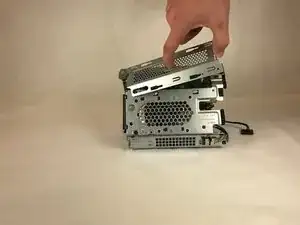

Снимите крышку отсека памяти: отверткой Torx #15 выкрутите единственный винт 24 мм, удерживающий её в шасси, и сдвиньте крышку вверх, вынимая из защёлок.

Снимите плату памяти, нажав вниз на белые защёлки по обеим сторонам платы памяти, пока она немного не отщёлкнется.

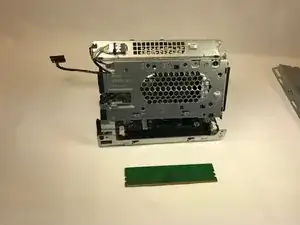

Поднимите плату памяти и извлеките её из разъёма и основного шасси.

Снимите вентилятор: отверткой Phillips #0 выкрутите три серебристых винта 23 мм, прикрепляющих вентилятор к шасси.

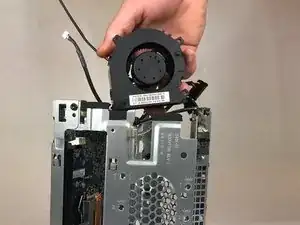

Извлеките вентилятор из шасси, сдвинув его вверх и выведя из защёлок, удерживавших вентилятор.

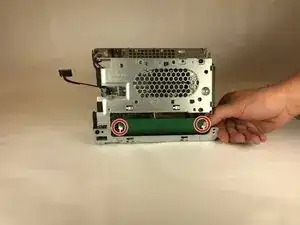

Снимите радиатор, отверткой Phillips #2 выкрутите два винта 24 мм, крепящие радиатор к шасси.

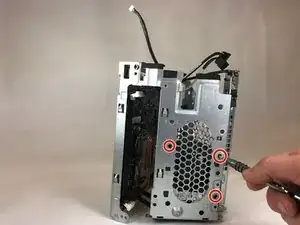

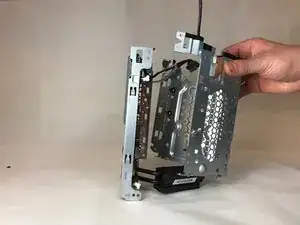

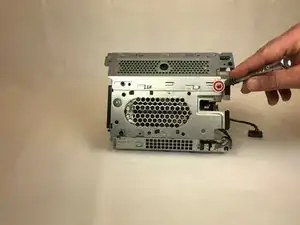

Снимите две боковые панели шасси с материнской платы и радиатора: отверткой Phillips #2 выкрутите один винт 24 мм и отверткой Torx #15 — три винта 24 мм, затем аккуратно отведите панели от материнской платы.

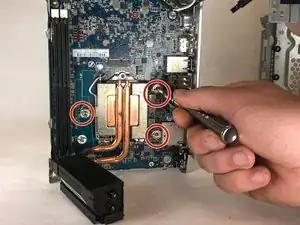

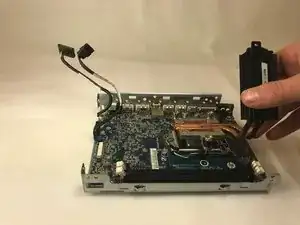

Снимите радиатор с материнской платы: отверткой Torx #15 выкрутите три винта 24 мм и аккуратно отведите радиатор от платы.

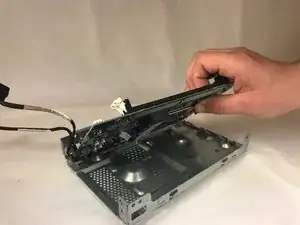

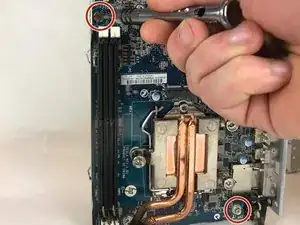

Извлеките материнскую плату из шасси: отверткой Torx #15 выкрутите четыре винта 24 мм (по два спереди и сзади) и аккуратно поднимите плату из металлического шасси.
