Замена SSD-накопителя M.2 NVME в Corsair One i145

Кнопка лишь разблокирует вентиляторный модуль, но не выталкивает его.

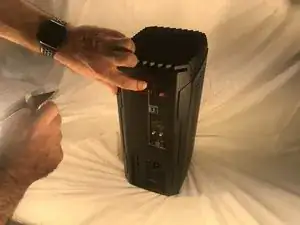

Нажмите кнопку, расположенную в верхней части задней стороны корпуса.

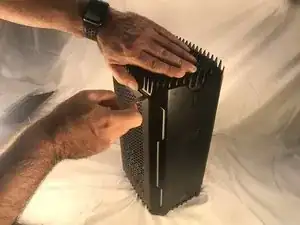

Воспользуйтесь инструментом «лопаткой», чтобы приподнять верхнюю часть вентиляторного модуля. Я обнаружил, что удобнее приподнимать модуль со стороны передней верхней части корпуса, а не с задней передней стороны, где находится кнопка.

При открывании панели и её установке на стол будьте осторожны, чтобы не создавать напряжение в трубках, подключённых к радиатору, который закреплён на панели.

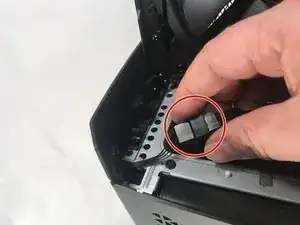

Отключите разъём питания верхнего модуля/вентилятора от его гнезда и извлеките его.

Взгляните внутрь устройства и найдите видеокарту. Ориентируйте устройство так, чтобы открыть сторону, на которой располагается видеокарта.

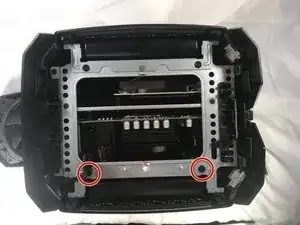

Выкрутите два винта с этой стороны.

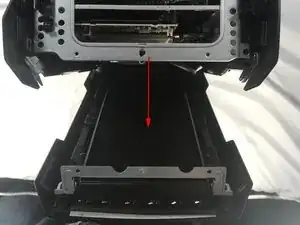

Так как панель зафиксирована снизу, а трубки водяного охлаждения видеокарты соединены с панелью, на которой находится радиатор, аккуратно потяните верхнюю часть панели на себя, как будто открываете почтовый ящик, и положите панель ровно на стол.

Из-за ограниченного пространства понадобился инструмент, чтобы помочь отсоединить разъёмы питания. Использование пассатижей для извлечения разъёмов, которые обычно отсоединяются вручную, может повредить устройство, если действовать без осторожности. Продолжайте с большой осторожностью.

Будьте осторожны, НЕ покачивайте разъём вперёд-назад, так как это может нарушить соединения с материнской платой.

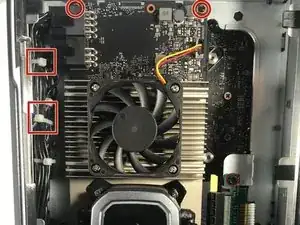

Возможно, потребуется перерезать ещё одну стяжку (белую), чтобы разъёмы питания можно было извлечь из гнёзд или чтобы можно было наклонить видеокарту для извлечения из корпуса. Будьте очень аккуратны, чтобы при удалении стяжек не перерезать провода.

Воспользуйтесь лопаткой, чтобы слегка приподнять фиксаторы разъёмов, удерживающие разъёмы питания, затем очень аккуратно используйте фиксирующиеся пассатижи с узкими губками длиной 23 см, установив их на минимальное усилие, но достаточное для захвата, чтобы медленно и аккуратно покачивать два разъёма питания вверх и вниз, пока они не выйдут из своих гнёзд.

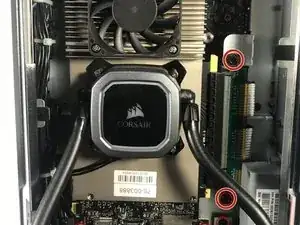

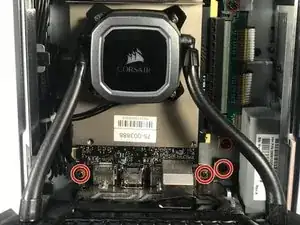

Выкрутите верхний и нижний винты, удерживающие видеокарту на месте.

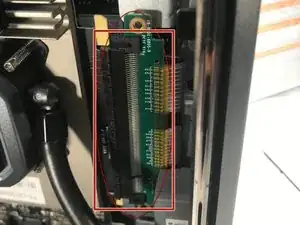

Открутите крепёж разъёма PCIe, чтобы он ослаб и отошёл от крепления.

Сдвиньте разъём PCIe вручную с разъёма. Начните сверху, получив небольшой рычаг для начала движения, затем используйте рычаг внизу. Разъём следует аккуратно полностью извлечь из слота.

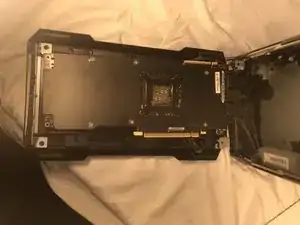

Положите видеокарту на саму панель, оставив все видео выходы подключёнными.

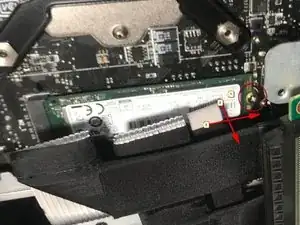

Выкрутите крепёжный винт.

Приподнимите накопитель M.2 немного снизу и выдвиньте его в сторону из разъёма.
