Замена материнской платы настольного ПК
Материнская плата является основной частью компьютера. Со временем компоненты компьютера изнашиваются и могут потребовать замены. Замена материнской платы может помочь сделать компьютер более быстрым, стабильным и безошибочным.
Шаг 1
Отключите компьютер от источника питания перед любым обслуживанием или разборкой.
Удалите два винта с головкой Phillips #2 длиной 5 мм с задней стороны корпуса компьютера. Удалять нужно только те винты, которые удерживают панель.
Эти винты обычно можно удалить вручную.
Обязательно наденьте антистатический браслет или используйте антистатический коврик, чтобы предотвратить повреждение важных компонентов статическим электричеством.
Шаг 2

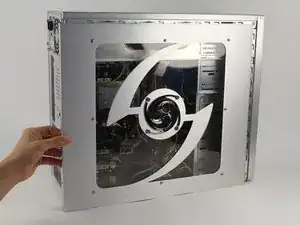

Затем удалите боковую панель корпуса компьютера, чтобы получить доступ внутрь. Сдвиньте панель в сторону задней части компьютера и поднимите её вверх для удаления.
Если на боковой панели установлен вентилятор, обязательно отключите кабель перед полным снятием панели.
Шаг 3

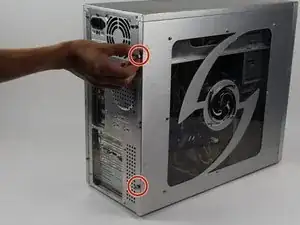

Удалите два винта с головкой Phillips #2 длиной 5 мм с задней стороны корпуса компьютера.
Шаг 4

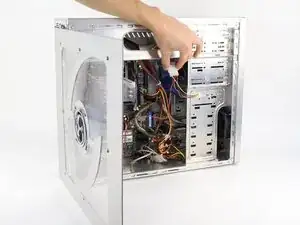

Затем удалите боковую панель корпуса компьютера, чтобы получить доступ внутрь.
Шаг 5

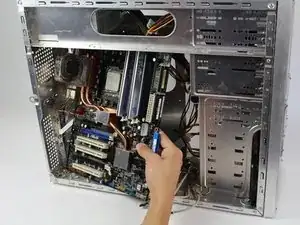

Удалите винт с головкой Phillips #2 длиной 5 мм, который удерживает видеокарту на месте.
Убедитесь, что вы заземлились, чтобы при снятии видеокарты не повредить плату.
Шаг 6

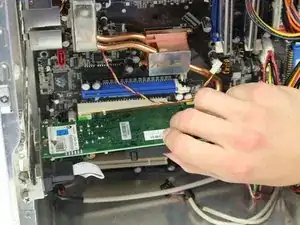

Нажмите на защелку сбоку области подключения, чтобы разблокировать видеокарту, и аккуратно вытащите её из слота в компьютере.
Хорошая техника - положить компьютер на бок, нажать защелку вниз и поднять видеокарту.
Шаг 7

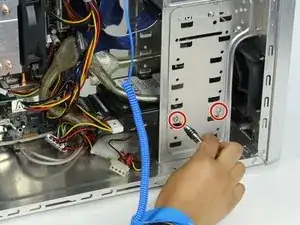

Удалите два винта с головкой Phillips #2 длиной 5 мм, которые удерживают жесткий диск на месте.
Шаг 8
Удалите два винта с головкой Phillips #2 длиной 5 мм, которые удерживают жесткий диск с другой стороны.
Шаг 9

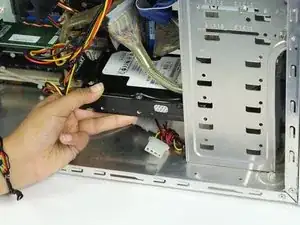

Выдвиньте жесткий диск из металлического корпуса.
Шаг 10
Удалите кабели с задней стороны жесткого диска.
Шаг 11

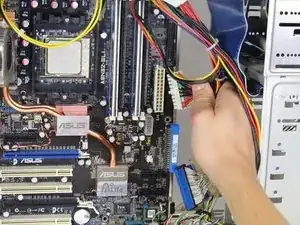

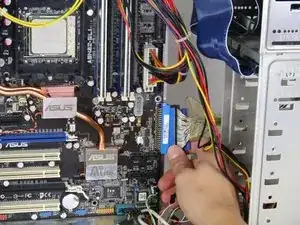

Начните отключение всех кабелей от материнской платы. Многие из кабелей имеют защелки, которые нужно отжать, прежде чем их можно будет удалить с материнской платы.
Шаг 12

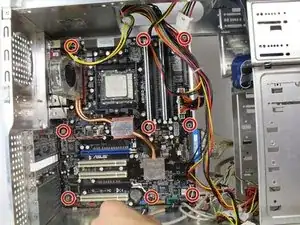

Удалите девять винтов с головкой Phillips #2 длиной 5 мм с материнской платы. Убедитесь, что компьютер установлен на боку, чтобы после удаления винтов ничего не упало и не повредилось.
Шаг 13
Проверьте ещё раз и убедитесь, что все провода и винты удалены, затем аккуратно извлеките материнскую плату из корпуса компьютера.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
