Как установить M.2 SSD в UGREEN NASync Series DXP6800 Pro/DXP8800 Plus

Выключите устройство NAS, затем переверните его.

Перед вставкой или извлечением любого жесткого диска (включая M.2 SSD) и/или модулей памяти, пожалуйста, выключите устройство и отключите его от источника питания.

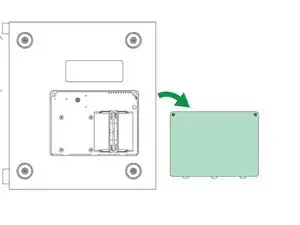

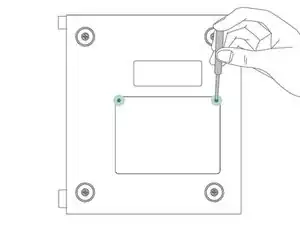

Используя маленькую отвертку с крестовым шлицом, ослабьте винты и снимите нижнюю панель.

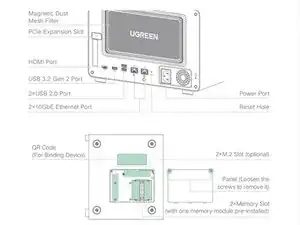

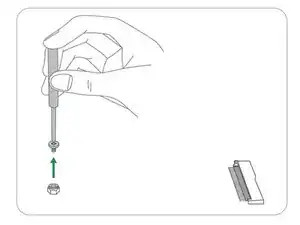

После снятия панели найдите винты крепления M.2 на печатной плате, как показано на изображении. Приступите к откручиванию винтов крепления M.2.

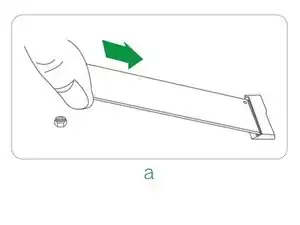

Вставьте M.2 SSD в слот в соответствии с направлением, показанным на изображении a.

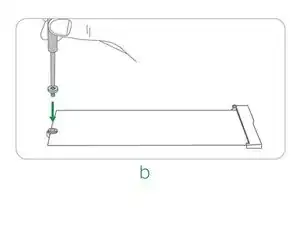

После установки затяните винты крепления, как показано на изображении b.

Пожалуйста, внимательно затягивайте винты и не перетягивайте их.

Если ваш M.2 SSD поставляется с радиатором, убедитесь, что он совместим с характеристиками вашего NAS UGREEN NASync Series перед установкой.

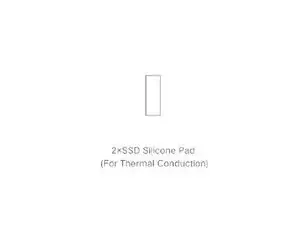

Хотя некоторые M.2 SSD поставляются с заранее установленными радиаторами, многие этого не имеют. Установка силиконового/термического прокладки UGREEN NASync поможет более эффективно рассеивать тепло, поддерживая температуру SSD в безопасных пределах и обеспечивая его стабильную работу.

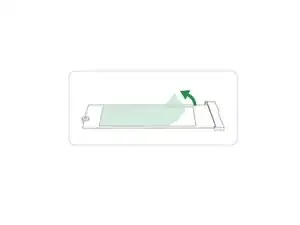

Используя пинцет или пальцы, отодвиньте одну сторону защитной пленки от силиконового/термического прокладки.

Выровняйте открытую сторону силиконового/термического прокладки с верхней поверхностью M.2 SSD, затем уложите силиконовую/термическую прокладку на поверхность M.2 SSD.

Легко прижмите силиконовую/термическую прокладку к поверхности с помощью пальцев.

Противоположная сторона будет контактом с нижней панелью, которая также служит радиатором для M.2 SSD.
