Замена батарейки в лупе Orascoptic Spark

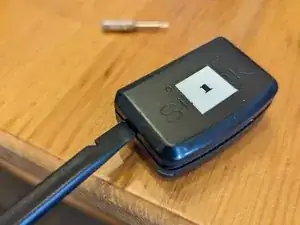

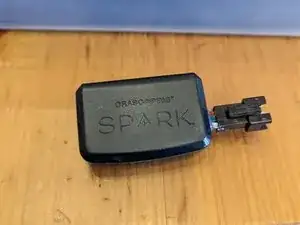

Аккумуляторный блок Orascoptic Spark довольно прост в разборке. Сначала нужно снять пружинные фиксаторы, которые защёлкиваются в лампе. Используйте небольшую отвёртку с плоским шлицем, чтобы поднять фиксаторы, после чего они легко снимутся. Рекомендуется направлять их в какую-либо ёмкость, чтобы не потерять пружины.

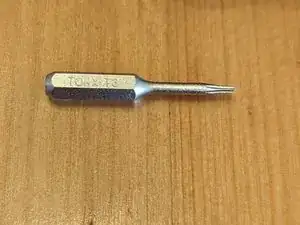

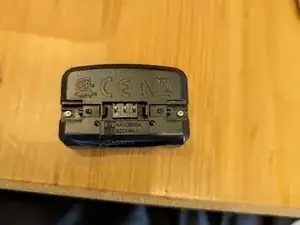

Винты имеют тип Torx T3, но их можно вывернуть с помощью шлицевой насадки 1 мм. Полностью выкручивать их необязательно — они остаются на корпусе. В противном случае поставить их обратно в отверстия будет сложно без тонких пинцетов.

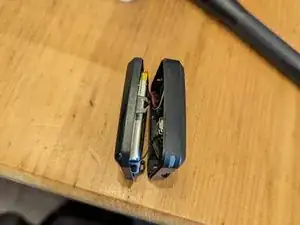

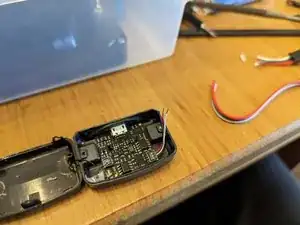

Откройте корпус аккумулятора, внутри вы найдёте печатную плату (PCB) с двумя группами подключённых к ней проводов.

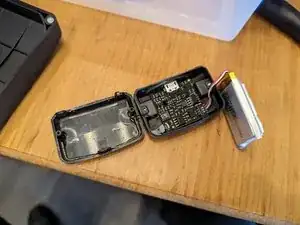

Батарея в Spark — это литий-ионный элемент напряжением 3,7 В, ёмкостью 405 мА·ч, с тремя контактами, с проводами красного, белого и чёрного цвета. Элемент приклеен к верхней части корпуса с помощью двухстороннего скотча. Такой аккумулятор можно купить онлайн менее чем за 20 долларов. Соединительную колодку сложно найти в интернете.

Чёрный провод соединяет сенсорную панель. При замене батареи её можно не отключать и не трогать.

Из-за сложности поиска оригинальной батареи с такими же или аналогичными размерами, рекомендуется использовать внешний аккумулятор. Провода имеют диаметр 30 калибра — они очень тонкие и с ними сложно работать.

Рекомендуется запаивать все соединения. В качестве изоляции можно использовать термоклей, чтобы избежать короткого замыкания. Убедитесь, что провода от платы подключаются к соответствующим контактам батареи.

Дополнительные шаги:

Учитывая ограниченную длину проводов от платы и сложность размещения всех проводов внутри корпуса, я решил припаять трёхконтактный разъём, чтобы подключать внешний аккумулятор. Подойдёт любой трёхконтактный разъём. Вам нужно будет просверлить небольшое отверстие в корпусе аккумуляторного блока.

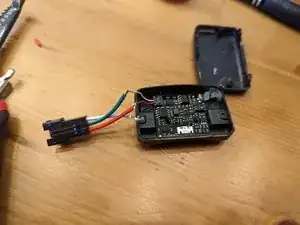

Повторите те же действия по соединению проводов, но вместо аккумулятора подключите трёхконтактный разъём. Рекомендуется использовать женскую часть разъёма, сохранив короткое соединение между платой и разъёмом.

Присоедините провода от нового аккумулятора к мужской части разъёма. Убедитесь, что провод достаточно длинный для удобного подключения к корпусу батареи.

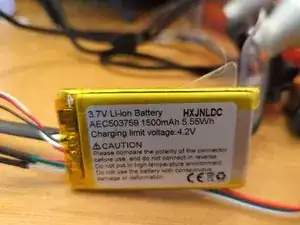

Я использовал аккумулятор ёмкостью 1500 мА·ч, чтобы значительно увеличить время работы между зарядками.

Примечание: цвета проводов, идущих от платы и батареи, могут отличаться от цветов проводов разъёма. Если, например, чёрный провод от платы соединён с белым контактом разъёма, то чёрный провод батареи также должен идти на белый контакт разъёма.

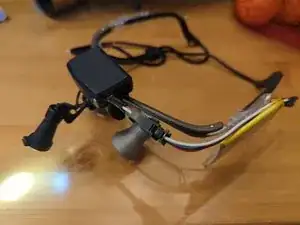

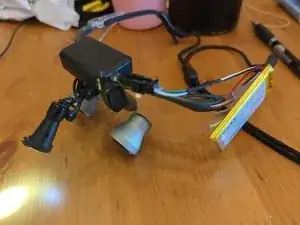

Так выглядит моя лупа с внешним аккумулятором. Я прикрепил более крупный аккумулятор к одному из защитных экранов с помощью двухстороннего скотча. Заряжать его можно через USB-порт на аккумуляторном блоке тем же способом.
