Разборка Elvie Stride
У жены сломался Elvie Stride, поскольку в него попало молоко. Мне удалось разобрать его и отключить батарею. После очистки от молока и высыхания устройства оно правильно зарядилось и снова заработало.
Это не полноценное руководство по разборке, но надеюсь, оно придаст вам смелости разобрать ваше устройство, если оно перестанет работать!
Шаг 1
Снимите резиновый манжет с корпуса.

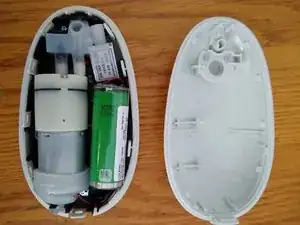

Две половинки ракушки крепятся вместе примерно 9 пластиковыми защелками - без винтов и клея.
Несколько медиаторов и осторожное поддевание с каждой стороны должны быть достаточно для открытия устройства.
Шаг 2

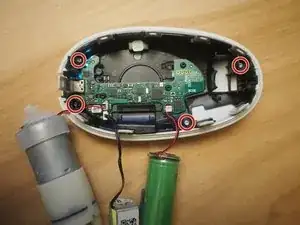

Четыре винта T6 Torx держат черную пластиковую деталь во фронтальной части ракушки.
Шаг 3

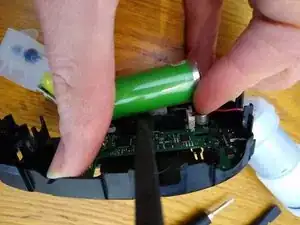

Батарея удерживается на месте небольшой порцией клея. Лопатка и легкое усилие достаточно для её удаления.
Шаг 4

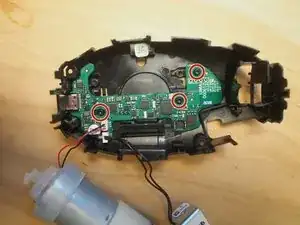

Плата удерживается в черном пластиковом кронштейне с помощью трех винтов T6 Torx. Уберите их, и устройство будет почти полностью разобрано!

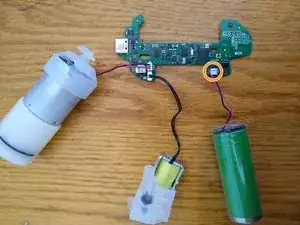

Разъем батареи вытаскивается вертикально из гнезда (не скользя параллельно плате).
Шаг 5

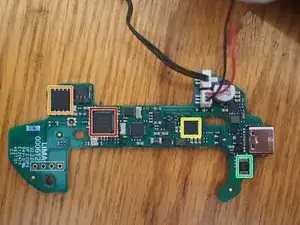

Мы можем выделить несколько ключевых компонентов на плате:
Nordic Semi nRF52832 (чип Bluetooth)
Winbond 25Q32JV 32МБ SPI Flash
TI BQ25601 контроллер зарядки батареи
WCH WC340H USB-UART контроллер
Заключение
Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
