Замена верхней крышки PowerBook G4 Titanium Mercury

Снимите аккумулятор.

Поверните фиксирующий винт клавиатуры так, чтобы он был параллелен пробелу.

Потяните защёлки клавиатуры к себе и поднимите клавиатуру до щелчка, чтобы она освободилась.

Положите клавиатуру лицевой стороной вниз на область трекпада.

Отключите разъём клавиатуры от материнской платы.

Ваш ноутбук должен выглядеть примерно так.

Одновременно отпустите защёлки с каждой стороны модуля оперативной памяти. Эти защёлки фиксируют модуль на месте, и при их отпускании модуль «выскочит» вверх.

Выньте модуль оперативной памяти.

Повторите процедуру, если установлен второй модуль оперативной памяти.

Переверните G4.

Снимите восемь винтов с крестообразным шлицем (Phillips) с нижней крышки.

Используя большие пальцы, сдвиньте нижнюю крышку от себя.

Нижняя крышка может застрять спереди на защёлке прямо над центром привода DVD. Будьте осторожны при снятии крышки, чтобы не повредить тонкую пластиковую полоску над приводом.

Снимите нижнюю крышку.

Ваш ноутбук должен выглядеть примерно так.

Пропустите этот шаг, если в вашем компьютере нет карты Airport.

Крепко возьмитесь за пластиковую вкладку, прикреплённую к карте Airport, и потяните вверх и влево.

Отключите антенный кабель от левой стороны карты Airport.

Отключите жёлобковый кабель жёсткого диска от материнской платы с помощью лопатки или кончиком пальца.

Чтобы освободить жёсткий диск, снимите два винта Torx T8 с правой стенки отсека аккумулятора.

Снимите жёсткий диск, аккуратно схватив оранжевый ленточный кабель и подняв левый край вверх и наружу из компьютера.

На винты жёсткого диска надеты четыре резиновые втулки. Убедитесь, что эти втулки вышли вместе с жёстким диском при его извлечении.

Ваш ноутбук должен выглядеть примерно так.

Перед продолжением положите мягкую ткань на рабочую поверхность, чтобы положить на неё компьютер. Переверните G4, следя за тем, чтобы не выпал привод DVD.

Осторожно оторвите клейкую ленту от привода DVD. Пластиковая пылезащитная накладка привода легко повреждается. Старайтесь начинать с четырёх углов и работать по направлению к центру.

Согните серебряную металлическую EMI-скобу так, чтобы она стала вертикальной. Эта деталь может выпасть после снятия привода DVD.

EMI-скоба не является обязательной при сборке компьютера. Если скоба выпадет, не беспокойтесь о её установке обратно.

Переверните G4.

Отключите оба оранжевых ленточных кабеля от материнской платы с помощью лопатки или кончиком пальца.

Снимите привод DVD, подняв правый край вверх и вынув его из компьютера.

Если в оптическом приводе застрял компакт-диск или другой предмет, у нас есть руководство по ремонту оптического привода.

Переверните G4.

Снимите гайку с модема с помощью насадки на 5 мм или тонкогубцев.

Поднимите модем, потянув вверх и вправо.

Пластиковая защита модема может зацепиться за корпус компьютера. Покачивание модема из стороны в сторону поможет освободить его.

Отключите соединительный кабель от модема.

Переверните G4.

Отклейте оранжевую ленту от трёх разъёмов на плате PMU. Сохраните эту ленту на месте, чтобы использовать её при сборке G4.

Отключите два оранжевых кабеля и один многоцветный кабель от PMU.

Поднимите серебряную металлическую скобу, чтобы освободить PMU от корпуса.

Снимите PMU, повернув по часовой стрелке и потянув вверх.

Ваш ноутбук должен выглядеть примерно так.

Переверните G4 и положите его на мягкую ткань.

Отключите многоцветный разъём вентилятора и разъём аккумулятора от материнской платы.

Отключите оранжевый разъём каркаса PC Card от материнской платы.

Снимите один винт Torx T8, расположенный рядом с каркасом PC Card.

Переверните G4.

Удалите два винта Torx T8 посередине логической платы.

Отсоедините четыре указанных разъёма от логической платы, при необходимости удалив ленту.

Осторожно поднимите логическую плату и оттяните её от себя. Логическая плата может зацепиться за внутреннюю панель с портами. Если это произойдёт, используйте лопатку или неметаллический инструмент, чтобы освободить плату.

Для выполнения этого шага требуется некоторое усилие, но если логическая плата не выходит, убедитесь, что вы удалили все необходимые винты и разъёмы.

Извлеките логическую плату из компьютера.

Ваш ноутбук должен выглядеть примерно так.

Удалите два винта Torx T8, которые фиксируют корзину PC Card.

Снимите корзину PC Card, сдвинув её вправо и слегка повернув к себе.

Неправильное выполнение следующих действий может легко повредить дисплей и сделать его неработоспособным. Многоцветный кабель данных дисплея особенно хрупок.

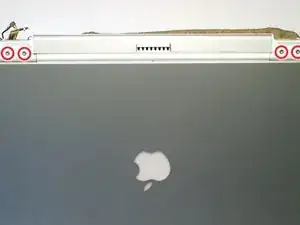

Установите дисплей под углом 45 градусов и положите компьютер на ткань так, чтобы панель с задними портами была сверху. Удалите по два винта Torx T8 с каждой крышки сцепления.

Закройте дисплей и снимите обе крышки сцепления. При необходимости можно использовать неметаллическую плоскую отвёртку, если крышки сцепления не снимаются легко.

Откройте дисплей до угла 90 градусов. Положите трекпад экраном вниз на рабочую поверхность и позвольте дисплею свисать с края. По возможности отрегулируйте высоту стула или рабочей поверхности так, чтобы дисплей опирался на Ваши ноги, а верхняя часть корпуса лежала ровно на рабочей поверхности. Если нельзя внести такую регулировку, можно снять дисплей при закрытом экране. Мы рекомендуем снимать дисплей при открытом экране, чтобы избежать изменения положения петель после его снятия.

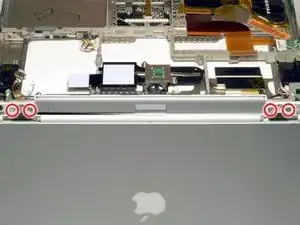

Удалите четыре винта Phillips, которые крепят дисплей к верхней части корпуса.

Винт, расположенный ближе всего к кабелю данных дисплея, имеет коническую головку.

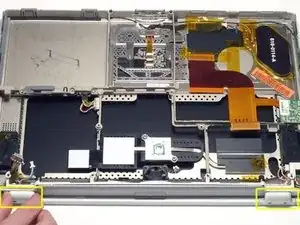

Поднимите металлические скобы по обеим сторонам верхней части корпуса.

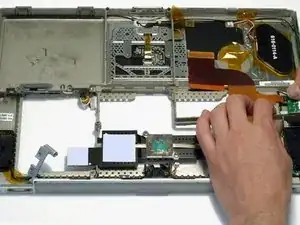

Отсоедините кабель инвертора и аккуратно протяните его через вырез в верхней части корпуса.

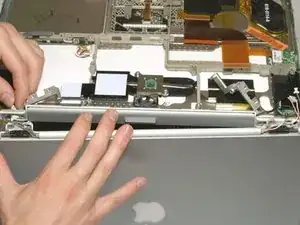

Осторожно протяните кабели дисплея и подсветки по отдельности через вырез в верхней части корпуса. Будьте очень осторожны с кабелем дисплея — он легко повреждается.

Снимите сборку дисплея.

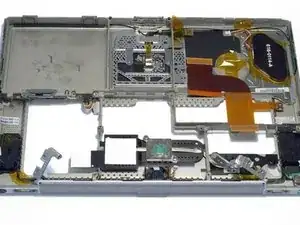

Ваш ноутбук должен выглядеть примерно так.

Удалите один чёрный винт Torx T8 с правой стороны верхней части корпуса.

Не затягивайте этот винт чрезмерно, иначе можно треснуть пластик.

Отключите оранжевый ленточный кабель, который подключается под платой инвертора.

Поднимите серый пластиковый каркас настолько, чтобы плата инвертора прошла через отверстие. Будьте осторожны, не поднимайте слишком сильно, иначе можно сломать каркас.

Удалите плату инвертора, сдвинув её вверх и вправо.

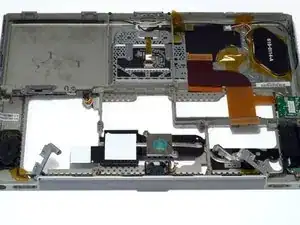

Осталась верхняя часть корпуса.
