Замена держателя PC Card (PCMCIA) в PowerBook G4 Titanium Mercury

Извлеките аккумулятор.

Поверните фиксирующий винт клавиатуры так, чтобы он был параллелен пробелу.

Потяните защёлки освобождения клавиатуры на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Положите клавиатуру лицевой стороной вниз на область тачпада.

Отключите разъём клавиатуры от логической платы.

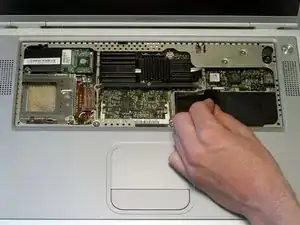

Ваш ноутбук должен примерно выглядеть так.

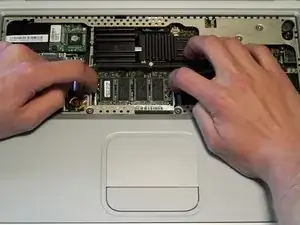

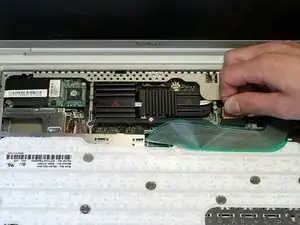

Одновременно освободите защёлки по обеим сторонам модуля оперативной памяти. Эти защёлки фиксируют модуль на месте — при их отпускании модуль «вскакивает».

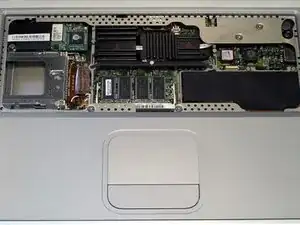

Вытащите модуль оперативной памяти.

Повторите процедуру, если установлен второй модуль.

Переверните G4.

Снимите восемь винтов с крестообразным шлицем с нижней крышки.

Сдвиньте нижнюю крышку от себя, используя большие пальцы.

Нижняя крышка может заедать спереди на защёлке прямо над центром привода DVD. Будьте осторожны при съёме крышки, иначе можете сломать тонкую пластиковую планку над приводом.

Снимите нижнюю крышку.

Ваш ноутбук должен примерно выглядеть так.

Пропустите этот шаг, если в компьютере нет карты Airport.

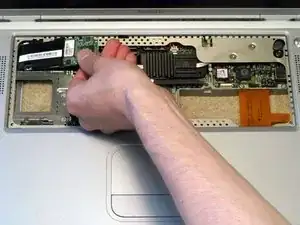

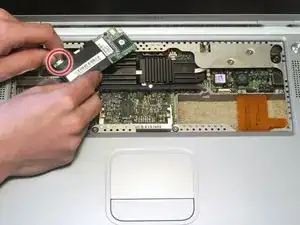

Крепко возьмите пластиковую защёлку, прикреплённую к карте Airport, и потяните вверх и влево.

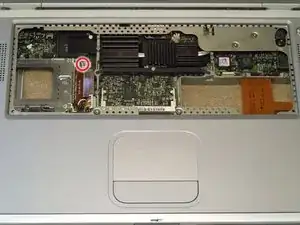

Отключите антенный кабель от левой стороны карты Airport.

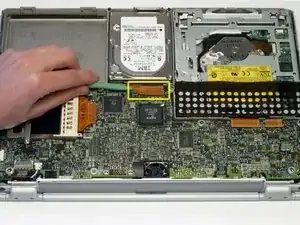

Отключите ленточный кабель жёсткого диска от логической платы, используя лопаточку или кончик пальца.

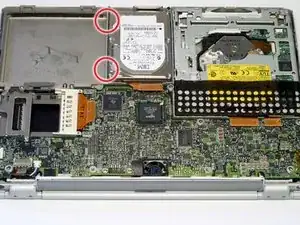

Чтобы освободить жёсткий диск, снимите два винта Torx T8 с правой стенки отсека батареи.

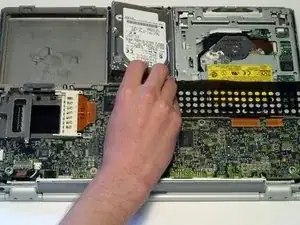

Извлеките жёсткий диск, аккуратно схватив оранжевую ленточную петлю и приподняв левый край вверх и наружу из корпуса.

На винтах жёсткого диска установлены четыре резиновые прокладки. Убедитесь, что эти прокладки вышли вместе с жёстким диском.

Ваш ноутбук должен примерно выглядеть так.

Перед продолжением положите мягкую ткань на рабочую поверхность, чтобы положить на неё компьютер. Переверните G4, следя за тем, чтобы привод DVD не выпал.

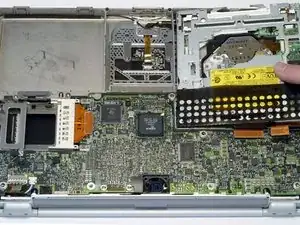

Аккуратно отойдите клейкую ленту от привода DVD. Пластиковый пылезащитный экран, покрывающий привод, легко повредить. Старайтесь начинать с четырёх углов и двигаться к центру.

Согните серебряную металлическую EMI-скобу так, чтобы она стала вертикальной. Эта деталь может выпасть после снятия привода DVD.

EMI-скоба не обязательна при обратной сборке компьютера. Если скоба выпадет, не беспокойтесь о её установке обратно.

Переверните G4.

Отключите оба оранжевых ленточных кабеля от логической платы, используя лопаточку или кончик пальца.

Снимите привод DVD, приподняв правый край вверх и вынув его из компьютера.

Если в оптическом приводе застрял компакт‑диск или другой объект, у нас есть руководство по ремонту оптического привода.

Переверните G4.

Используя головку на 5 мм или плоскогубцы с зауженными губками, снимите шестигранную гайку с модема.

Выньте модем, потянув вверх и вправо.

Пластиковая защита модема может зацепиться за корпус компьютера. Покачивание модема из стороны в сторону поможет освободить его.

Отключите кабельный разъём от модема.

Переверните G4.

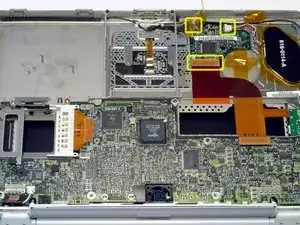

Отклейте оранжевую ленту от трёх разъёмов на плате PMU. Оставьте эту ленту, чтобы использовать её при обратной сборке G4.

Отключите два оранжевых кабеля и один многоцветный кабель от PMU.

Поднимите серебряную металлическую скобу, чтобы освободить PMU от корпуса.

Снимите PMU, поворачивая его по часовой стрелке и тянув вверх.

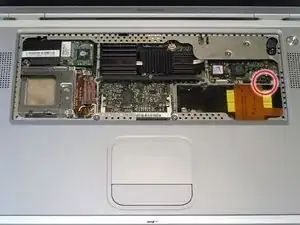

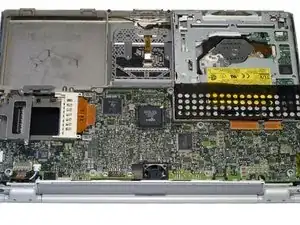

Ваш ноутбук должен примерно выглядеть так.

Переверните G4 и положите его на мягкую ткань.

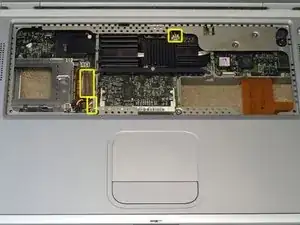

Отключите многоцветный разъём вентилятора и разъём аккумулятора от логической платы.

Отключите оранжевый разъём корпуса PC Card от логической платы.

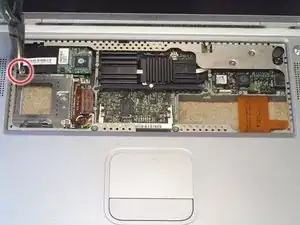

Снимите один винт Torx T8, расположенный рядом с держателем PC Card.

Переверните G4.

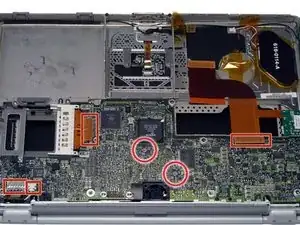

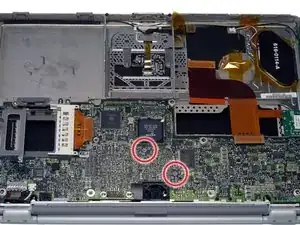

Удалите два винта Torx T8 с середины платы логики.

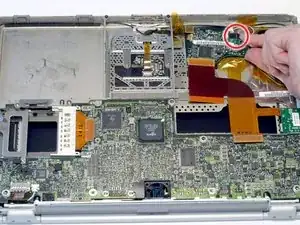

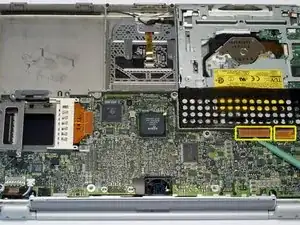

Отключите четыре указанных разъёма от платы логики, при необходимости удалив ленту.

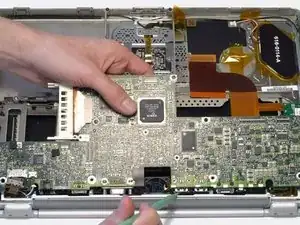

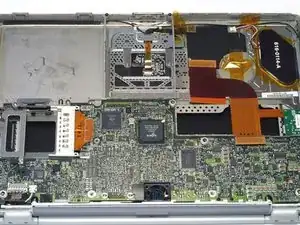

Осторожно приподнимите плату логики и оттяните её от себя. Плата может зацепиться за облицовку портов задней панели. Если это случится, используйте лопатку или неметаллический инструмент, чтобы освободить плату.

Для этого шага потребуется некоторое усилие, но если плата логики не поддаётся, убедитесь, что вы удалили все необходимые винты и разъёмы.

Снимите плату логики с компьютера.

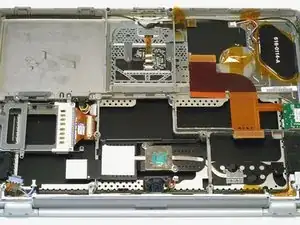

Ваша ноутбук должен выглядеть примерно так.

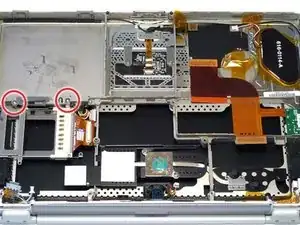

Удалите два винта Torx T8, фиксирующие каркас PC Card.

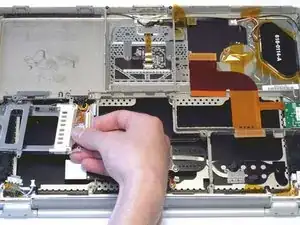

Снимите каркас PC Card, потянув его вправо и слегка повернув к себе.
