Замена правого вентилятора MacBook Pro 13" Retina Display Late 2012

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы избежать повреждения устройства.

Заставьте пальцы между верхней частью корпуса и нижней крышкой.

Осторожно оттяните нижнюю крышку от верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

При сборке аккуратно надавите в центре нижней крышки, чтобы защёлкнуть два пластиковых фиксатора.

Нижняя крышка соединяется с верхней частью корпуса по центру двумя пластиковыми фиксаторами.

Снимите пластиковую крышку, приклеенную к плате контактов аккумулятора.

Снимите следующие винты, фиксирующие плату разъёма аккумулятора на плате логики:

Два винта T6 Torx 2,8 мм

Один винт с плечиком T6 Torx 7,0 мм

Используйте пинцет, чтобы снять маленькую пластиковую крышку, расположенную в правом нижнем углу платы разъёма аккумулятора.

Удалите широкоголовой винт T6 Torx 6,4 мм, фиксирующий разъём аккумулятора к сборке платы логики.

Осторожно приподнимите плату разъёма аккумулятора от платы логики.

Рекомендуется слегка согнуть кабели аккумулятора, чтобы плата оставалась приподнятой над платой логики и не мешала.

Не складывайте плату полностью и не перегибайте кабели, так как это может повредить аккумулятор.

Возьмите интерпозер пинцетом.

Интерпозер — это интерфейс, соединяющий одно электрическое соединение с другим. В этом ремонте это плата, подключающая аккумулятор к плате логики.

Поднимите интерпозер с платы логики и извлеките его.

Снятие этой платы гарантирует, что аккумулятор будет отключён на протяжении всего ремонта, предотвращая случайное включение компьютера. Также рекомендуется вынуть её, чтобы она не выпала неожиданно.

Удалите следующие винты, фиксирующие радиатор к сборке платы логики:

Один винт Phillips #00 2,4 мм

Один винт T5 Torx 3,4 мм

Четыре винта T5 Torx 2,7 мм

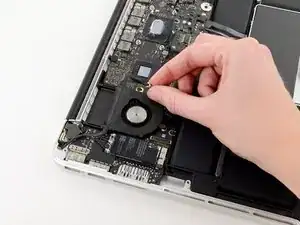

Поднимите и снимите радиатор с платы логики.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое упрощает этот процесс.

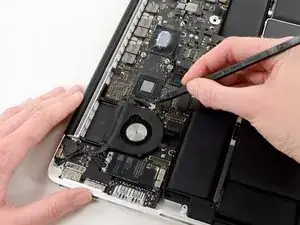

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа платы ввода-вывода с правой стороны и отжать его от гнезда на плате ввода-вывода.

При поддевании разъёма шлейфа платы ввода-вывода убедитесь, что вы поднимаете сам разъём, а не гнездо. Поддевание гнезда может привести к необратимому повреждению платы ввода-вывода.

Подденьте плоским концом лопатки левую сторону разъёма шлейфа платы ввода-вывода.

Осторожно поверните лопатку, чтобы отсоединить разъём шлейфа платы ввода-вывода от его гнезда на плате логики.

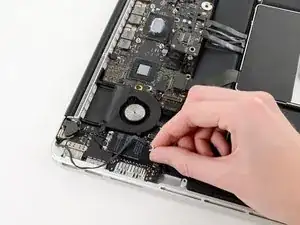

Поднимите и снимите шлейф платы ввода-вывода с MacBook Pro.

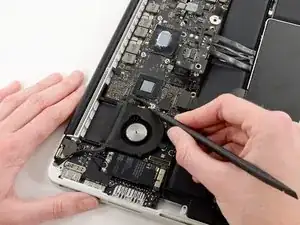

Используйте кончик лопатки, чтобы вытолкнуть разъём кабеля iSight камеры прямо из его гнезда на плате логики.

Рекомендуется осторожно надавливать по обеим сторонам разъёма, чтобы «пройти» его из гнезда.

Отведите кабель iSight камеры в сторону.

Используйте кончик лопатки, чтобы отогнуть фиксирующую защёлку правого шлейфа вентилятора в ZIF-разъёме.

Убедитесь, что вы отжимаете именно шарнирную фиксирующую защёлку, а не сам разъём.

Вытяните правый шлейф вентилятора прямо из его гнезда на плате логики.

Удалите три винта T5 Torx 3,1 мм, фиксирующие правый вентилятор к сборке платы логики.

Поднимите и выньте правый вентилятор из верхней части корпуса.
