Замена платы ввода-вывода (I/O) MacBook Air 11" середина 2013 г.

Выключите компьютер и закройте крышку. Положите его дисплеем вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 8 мм 5-точных винта Pentalobe

Восемь 2,5 мм 5-точных винтов Pentalobe

Специальная отвертка, необходимая для снятия 5-точных винтов Pentalobe, доступна здесь.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку от корпуса Air.

На этом шаге отключите аккумулятор, чтобы избежать короткого замыкания компонентов во время обслуживания.

Используйте плоский конец лопатки, чтобы поддеть оба коротких края разъёма аккумулятора вверх и отключить его от гнезда на логической плате.

Слегка отогните кабель аккумулятора от логической платы, чтобы разъём случайно не вернулся на место и не соприкоснулся с гнездом.

Используйте плоский конец лопатки, чтобы поддеть разъёмы кабелей левой и правой плат ввода-вывода и отжать их от соответствующих гнёзд на плате ввода-вывода.

Поднимите и снимите кабель платы ввода-вывода.

Используйте наконечник лопатки, чтобы аккуратно надавить по обеим сторонам разъёма кабеля камеры iSight и освободить его из гнезда на логической плате.

Рекомендуем плавно «вывести» разъём из гнезда.

Отклейте кабель камеры iSight от клеевого крепления на вентиляторе.

Используйте наконечник лопатки, чтобы аккуратно поджать и перевернуть фиксирующий язычок в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддеваете именно шарнирный фиксирующий язычок, а не сам разъём.

Снимите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два 5,5 мм винта T5 Torx

Один 4,6 мм винт T5 Torx

В некоторых моделях это 3,6 мм винт T5 Torx.

Поднимите вентилятор, но не извлекайте его полностью из углубления в верхней части корпуса.

Аккуратно вытяните полосовой кабель вентилятора из его гнезда по мере снятия вентилятора с Air.

Снимите следующие пять винтов, крепящих аккумулятор к верхней части корпуса:

Два 5,2 мм винта T5 Torx

Один 6 мм винт T5 Torx

Два 2,6 мм винта T5 Torx

При обращении с аккумулятором избегайте сдавливания или касания шести открытых литий-полимерных ячеек.

Поднимите аккумулятор за кромку, ближайшую к логической плате, и извлеките его из верхней части корпуса.

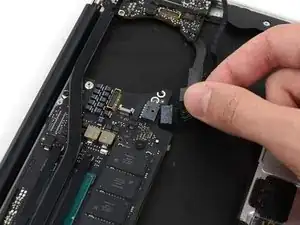

Отключите кабель питания платы ввода-вывода от логической платы, вытащив кабель из гнезда на логической плате.

Тяните кабель параллельно поверхности логической платы в направлении передней кромки Air.

При необходимости используйте пинцет, чтобы снять ленту, закрывающую ZIF-разъём кабеля микрофона.

Используйте наконечник лопатки, чтобы аккуратно перевернуть фиксирующий язычок в ZIF-разъёме кабеля микрофона.

Убедитесь, что вы поддеваете фиксирующий язычок, а не сам разъём.

Вытащите полосовой кабель микрофона прямо из гнезда.

Используйте наконечник лопатки, чтобы поддеть под кабель динамика рядом с разъёмом и поднять разъём прямо вверх, выводя его из гнезда.

Выведите кабель из его выреза в плате ввода-вывода.

Снимите небольшую резиновую прокладку с угла верхней части корпуса, ближайшего к плате ввода-вывода.

Снимите один 3,6 мм винт T5 Torx, крепящий плату ввода-вывода к верхней части корпуса.

В некоторых моделях это 3,1 мм винт T5 Torx.

Аккуратно поднимите плату ввода-вывода за её кабель питания и оттяните её от кромки корпуса.
