Замена клавиатуры MacBook Air 11" середина 2013

Перед началом рекомендуется внимательно прочитать весь руководство, чтобы получить общее представление о выполняемых операциях.

Мы начинаем с того этапа, на котором верхняя панель со всеми её компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь мы можем приступить к их снятию, установить новую клавиатуру и при необходимости новую подсветку.

По желанию можно полностью снять дисплей и ремни, которые соединяют антенны с корпусом, так как их довольно сложно установить обратно на место. Если оставить их на месте, придётся постоянно открывать дисплей и откидывать его вбок рабочей зоны. В этом руководстве я полностью снял дисплей.

По желанию можно снять трекпад, но делать это не обязательно — у меня он всегда оставался на месте без каких-либо проблем.

Подсветку нужно снимать осторожно, чтобы не повредить её; если вы заменяете этот компонент, можно просто отрывать его.

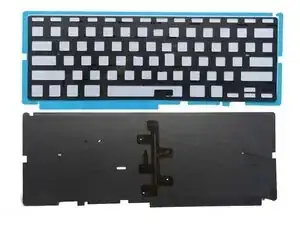

Подсветка состоит из 3 слоёв: крайне хрупкого слоя подсветки, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НИ В КОЕМ СЛУЧАЕ не должны повредить эти элементы, если планируем использовать их снова, поэтому требуется максимальная осторожность. Они склеены между собой, но при аккуратном обращении их можно разделить.

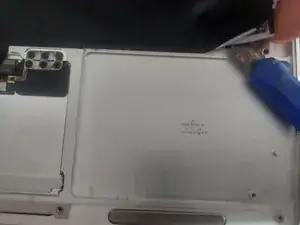

Используя острый малый нож для рукоделия или аналогичный инструмент, очень осторожно подденьте край подсветки лезвием под место нахождения клея, так как мы не хотим рвать этот чрезвычайно хрупкий компонент.

Некоторые предлагают использовать паяльную фен, но это, скорее всего, деформирует подсветку от нагрева и сделает её непригодной.

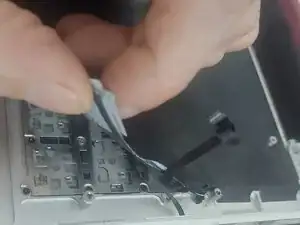

Когда удастся приподнять достаточный участок, очень осторожно оттяните подсветку, тщательно следя, чтобы не порвать её. Можно опираться на прочность средней пластиковой пластины при отделении. После снятия отложите её в сторону — она будет использована на последующем этапе.

Можно аккуратно очистить пятна или загрязнения мягкой щёткой или тканью с небольшим количеством спирта, сделав часть чистой и готовой к повторной установке.

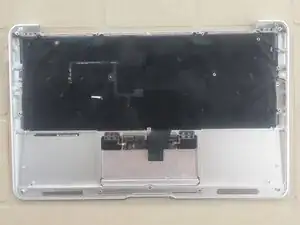

После удаления подсветки из корпуса можно переходить к выкручиванию всех маленьких винтов, расположенных по внешним краям клавиатуры.

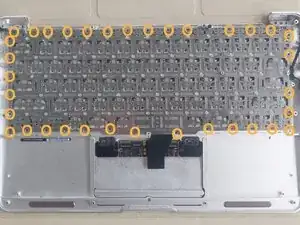

Используя маленькую крестовую отвёртку, открутите и снимите ВСЕ маленькие винты по краям клавиатуры. Всего их 34.

Крайне важно дважды проверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

Когда все винты сняты, мы почти готовы извлечь клавиатуру. Мы НЕ ДОЛЖНЫ изгибать верхнюю панель ни в каком виде, поэтому будем на её краях, чтобы предотвратить поднимание или смещение, так как это может привести к изгибу или деформации корпуса — этого допускать нельзя.

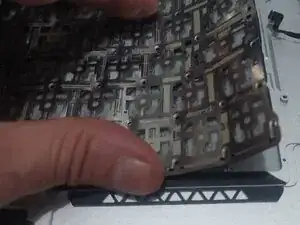

Настоятельно рекомендуется надеть хорошую пару толстых прочных перчаток, чтобы сначала приподнять край клавиатуры и аккуратно согнуть её назад достаточно для крепкого захвата. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко прорежут тонкие материалы или кожу, поэтому требуется ПОВЫШЕННАЯ БДИТЕЛЬНОСТЬ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань, чтобы защитить руки от потенциально серьёзных порезов пальцев и костяшек при снятии клавиатуры.

* Также имеет смысл заранее снять как можно больше клавишных колпачков вместе с креплениями, так как полезно иметь запасные, особенно если вы занимаетесь ремонтом ноутбуков Apple или на случай повреждения клавиши на новой клавиатуре — при снятии клавиатуры колпачки и заклёпки разлетятся повсюду.

* Можно подложить лист бумаги или пластика под ноутбук, чтобы предотвратить царапины, которые могут появиться, если корпус сдвинется во время сильного рывка; ткань или тряпка обеспечит небольшую гибкость при резком вырывании клавиатуры, что снизит риск деформации корпуса.

Можно использовать малярный скотч, чтобы полностью закрыть заднюю сторону клавиатуры — это поможет поймать части заклёпок, которые отлетят при вырывании клавиатуры.

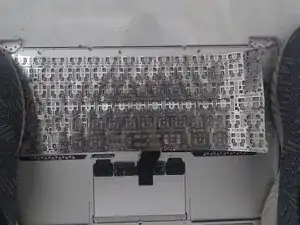

Когда будете готовы, возьмитесь ПЛОТНО И КРЕПКО и считайте до трёх.... 1-2-3 и ВЫРВИТЕ ЕЁ одним быстрым движением. Клавиши и заклёпки разлетятся повсюду — будьте готовы! Чем медленнее вы будете действовать, тем выше шанс деформации корпуса или получения травмы. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Старайтесь не тянуть слишком вверх, вместо этого тяните вровень с клавиатурой — это уменьшит вертикальную нагрузку на корпус.

После того как мы успешно вырвали клавиатуру, нам нужно удалить все остатки от примерно 62 заклёпок в корпусе. Это не так сложно, как кажется, и может занять всего несколько минут.

Положите пустую верхнюю панель на тряпку, чтобы избежать царапин, и установите её упором в стену. Так панель НЕ МОЖЕТ сдвинуться, пока мы ВЫБИВАЕМ заклёпки. По возможности избегайте упирать её в кухонную плитку, так как при выбивании плитка может треснуть!

Используя инструмент с плоской кромкой, например скребок, положите инструмент максимально ровно, чтобы не прорезать корпус, приложите его к заклёпкам и просто выбейте их. Иногда за один удар выходят 2 или 3 заклёпки и даже больше.

Кто‑то может предложить сточить головки старых заклёпок шлифмашинкой, но это занимает слишком много времени и может мешать удалению оставшихся частей заклёпок, так как они могут стать слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия, в которые потом можно вкрутить винты.

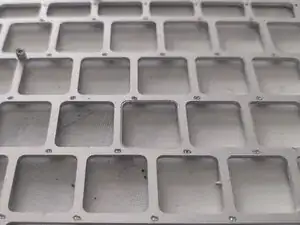

Вы заметите, что после выбивания заклёпок останется идеально подходящее отверстие для всех мелких винтов, которыми мы должны прочно закрепить клавиатуру в корпусе.

Проверьте, что ВСЕ заклёпки были успешно удалены. Хорошая идея — провести пальцем по местам, где раньше были заклёпки, чтобы убедиться, что всё гладко и отверстия чистые и готовы принять винт, иначе новая клавиатура не будет плотно сидеть в корпусе.

* В худшем случае, если какие‑то заклёпки остались и не полностью вышли из отверстия или были срезаны, может потребоваться сверло очень малого диаметра, чтобы просверлить отверстие, но следите, чтобы глубина не превышала 1 мм, иначе есть риск просверлить насквозь корпус.

* Также сейчас хорошее время взять тряпку и тщательно почистить отверстия под клавиши в корпусе, так как в них часто собираются грязь и мусор от липких пальцев.

Рекомендуется поставить корпус на что‑то, что немного приподнимет его (я для этого использую динамики), чтобы клавиатура полностью вставала в пазы перед затяжкой винтов. Это обеспечит ровное и плотное прилегание клавиатуры к корпусу.

Установите новую клавиатуру в корпус и начните с заворачивания винтов в 4 углах и по центру краёв несколькими винтами.

Винты очень маленькие и легко могут попасть внутрь клавиатуры, поэтому совет: слегка прикройте заднюю часть клавиатуры скотчем или чем‑то подобным и аккуратно оттягивайте его, когда нужно добраться до следующего отверстия для винта.

Важно периодически проверять, не залипают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и не терлась о корпус. Это случается редко, так как клавиатуры изготовлены с точной подгонкой. Хорошо проверить это до того, как будет завёрнуто слишком много винтов.

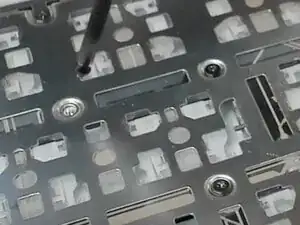

Когда вы убедитесь, что всё сидит идеально, можно начинать заворачивать винты в местах, где были заклёпки, начиная от центра и двигаясь наружу. Всего примерно 96 мелких винтов, которые нужно закрепить, чтобы клавиатура была плотной и не имела люфта при печати.

Переустановите дисплей, так как теперь мы можем пропустить фиксаторы антенных кабелей через вырезы в корпусе. Толщина и положение подсветки могут мешать этому, так как пространства немного. Мы окончательно закрепим их в конце. Сделать это сейчас облегчит правильную установку.

Когда вы будете удовлетворены подгонкой клавиатуры и отсутствием залипания клавиш, особенно верхних маленьких функциональных клавиш, которые чаще всего залипают, можно подготовиться к установке старой или новой подсветки в корпус.

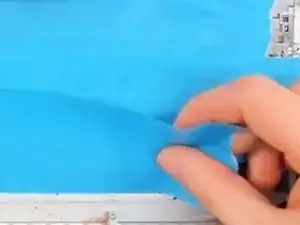

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной пластиной. Цветные пакеты для мусора подходят, так как они достаточно тонкие и не поглощают слишком много света. Различные цвета можно найти в ближайшем магазине.

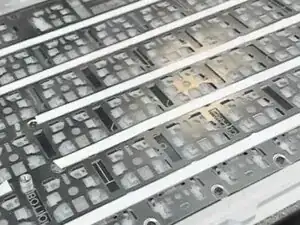

Осторожно нанесите ленту 3M по краям там, где была старая лента, оставляя как можно меньше свободного пространства — это поможет при попадании грязи, пыли или, в худшем случае, воды внутрь и на плату, или, по крайней мере, минимизирует этот риск.

Новая подсветка обычно поставляется с клейкой лентой, заранее установленной, тогда использовать 3M не нужно,

Также можно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив на неё; это будет работать, если материал достаточно тонкий и не поглощает слишком много света.

Можно также наклеить ленту, покрывающую все винты вдоль центральных рядов, но не снимайте защитную плёнку с клейкой стороны, иначе вы затрудните позиционирование подсветки! Это поможет предотвратить попадание винта под клавишу в случае его ослабления.

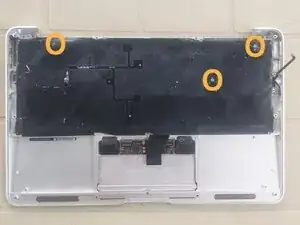

Аккуратно установите подсветку в правильное положение, убедившись, что она ровно лежит и что три направляющих или опоры для платы не закрыты, затем аккуратно проведите пальцем по краям подсветки, прижимая её, чтобы прочно зафиксировать в корпусе.

Когда вы убедились, что всё надёжно закреплено, можно приступать к сборке устройства. Работа завершена.
