Замена платы логики MacBook Air 13" середина 2013 г.

Перед началом работы выключите MacBook. Закройте дисплей и положите устройство экраном вниз на мягкую поверхность.

С помощью отвертки P5 Pentalobe отверните десять винтов, фиксирующих нижнюю крышку, следующих размеров:

Два винта 9 мм

Восемь винтов 2,6 мм

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку Air.

Снимите нижнюю крышку и отложите в сторону.

Чтобы убедиться, что всё обесточено и устройство не включится во время работы, рекомендуется отключить аккумулятор.

Возьмитесь за прозрачную пластиковую язычок, прикреплённый к разъёму аккумулятора, и потяните его параллельно плате в направлении переднего края Air.

Не тяните разъём вверх при отсоединении — вы рискуете повредить контактную гнездо.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода/вывода и вывести его из гнезда на плате ввода/вывода.

Осторожно отлейте кабель платы ввода/вывода от клея, прикрепляющего его к верхней части вентилятора.

При сборке убедитесь, что кабель установлен в правильной ориентации. Он может поместиться в перевёрнутом положении, но ноутбук не загрузится.

Следующий разъём имеет особенно глубокое гнездо. Будьте внимательны при его отсоединении.

Осторожно тяните кабель платы ввода/вывода вверх вблизи его соединения с платой логики и используйте плоский конец лопатки, чтобы поочерёдно поддевать стороны разъёма, помогая ему «выйти» из гнезда.

Снимите кабель платы ввода/вывода.

Используйте кончик лопатки, чтобы аккуратно перевернуть фиксирующую защёлку в разъёме ZIF кабеля вентилятора.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую защёлку, не сам разъём.

Снимите резиновый уплотнитель с клея на верхней части вентилятора.

Удалите следующие три винта, фиксирующие вентилятор к верхней крышке:

Один винт T5 Torx 3,6 мм

Один винт T5 Torx 2,7 мм

Один винт T5 Torx 3,6 мм с короткой головкой

Поднимите вентилятор со стороны платы ввода/вывода и извлеките его из верхней крышки.

Снятие вентилятора также отключит ленточный кабель вентилятора. Будьте осторожны, чтобы не зацепить его.

Отключите плату ввода/вывода, потянув её силовой кабель от гнезда на плате логики.

Тяните кабель параллельно лицевой поверхности платы логики в направлении правого края Air.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вывести его из гнезда на плате ввода/вывода.

Подденьте снизу, под проводами.

Используйте кончик лопатки, чтобы аккуратно перевернуть фиксирующую защёлку в разъёме ZIF ленточного кабеля микрофона.

Убедитесь, что вы поднимаете фиксирующую защёлку, не сам разъём.

Удалите один винт T5 Torx 3,6 мм, фиксирующий плату ввода/вывода к верхней крышке.

Осторожно выведите кабель камеры из его выемки на плате ввода/вывода и отведите его в сторону кончиком лопатки.

Поднимите плату ввода/вывода со стороны платы логики и извлеките её из верхней крышки.

Снятие платы ввода/вывода также отключит ленточный кабель микрофона. Будьте осторожны, чтобы не зацепить его.

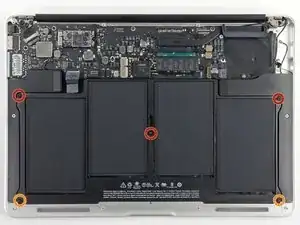

Удалите следующие пять винтов, фиксирующих аккумулятор к верхней крышке:

Три винта T5 Torx 6,3 мм

Два винта T5 Torx 2,4 мм

При работе с аккумулятором избегайте сжатия или контакта с четырьмя открытыми ячейками литий-полимерного аккумулятора.

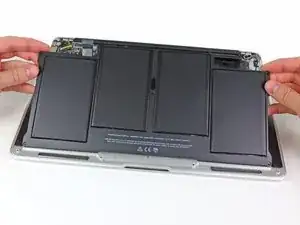

Поднимите аккумулятор за край, ближайший к плате логики, и выньте его из верхней крышки.

Возьмите пластиковую язычок, прикреплённую к защёлке кабеля данных дисплея, и поверните её в сторону верхней стороны компьютера.

Оттяните разъём кабеля данных дисплея прямо от его гнезда.

Тяните разъём параллельно плате логики, не поднимайте его вертикально из гнезда.

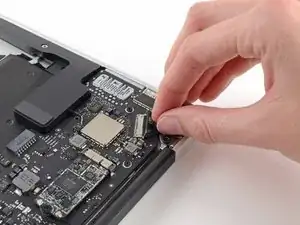

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенных кабелей и отщёлкнуть их с гнёзд на плате AirPort/Bluetooth.

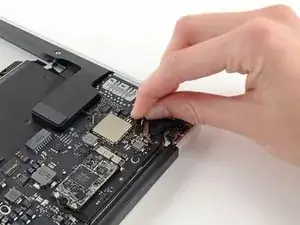

Отсоедините разъём кабеля камеры кончиком лопатки.

Сначала надавите с одной стороны разъёма, затем с другой, чтобы аккуратно "пройти" его из гнезда.

Потяните кабель камеры параллельно плоскости платы ввода/вывода в сторону переднего края Air, чтобы отсоединить его от гнезда.

Не тяните этот кабель вверх при отсоединении — его гнездо может оторваться от логической платы.

Используйте кончик лопатки или ноготь, чтобы откинуть фиксирующую защёлку ZIF-разъёма ленточного кабеля трекпада.

Убедитесь, что вы поднимаете именно подвижную защёлку, а не сам разъём.

Вытяните ленточный кабель трекпада прямо из гнезда в направлении переднего края Air.

При сборке убедитесь, что этот кабель полностью вставлен в разъём. В противном случае клавиатура, трекпад или батарея могут работать некорректно.

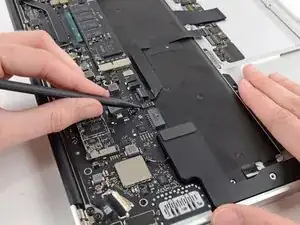

Кончиком лопатки отогните фиксирующую защёлку ZIF-разъёма ленточного кабеля подсветки клавиатуры.

Убедитесь, что вы поднимаете именно подвижную защёлку, а не сам разъём.

Аккуратно вытяните ленточный кабель подсветки клавиатуры из гнезда при помощи лопатки.

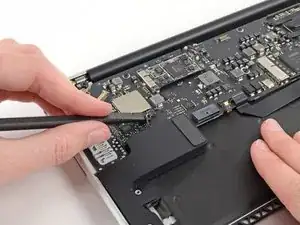

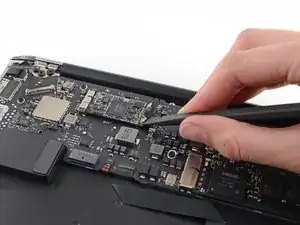

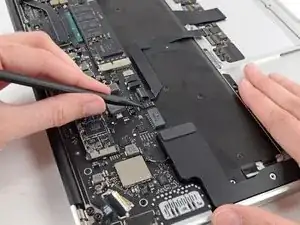

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля правого динамика и вынуть его из гнезда на логической плате.

Рекомендуется поддевать снизу под кабели.

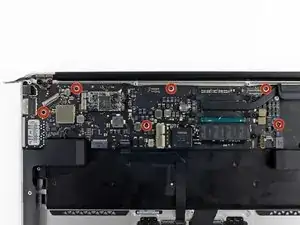

Удалите шесть винтов T5 Torx длиной 6.3 мм, закрепляющих логическую плату в верхней части корпуса.

В некоторых моделях эти винты могут быть длиной 4.1 мм.

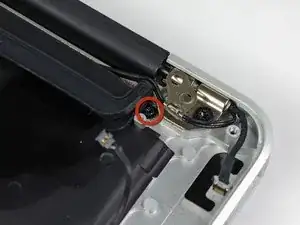

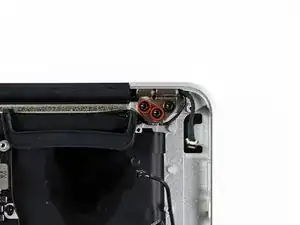

Удалите две внутренние винта T8 Torx длиной 4.9 мм, фиксирующие держатель антенных кабелей и левый шарнир защёлки к верхней части корпуса.

Сдвиньте держатель антенных кабелей немного в сторону и удалите винт T5 Torx длиной 3 мм, закрепляющий конец радиатора в верхней части корпуса.

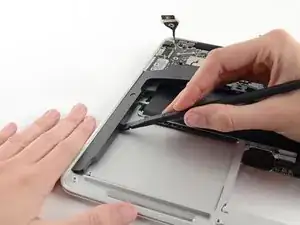

Просуньте плоский конец лопатки под правый динамик от края, ближайшего к петле, к переднему краю Air, чтобы ослабить клей.

Удалите правый динамик из верхней части корпуса.

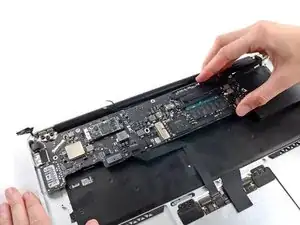

Аккуратно извлеките узел логической платы из верхней части корпуса, следя за тем, чтобы кабели не застряли.

При сборке:

Держите свободные кабели подальше от платы, чтобы они не оказались за ней.

Убедитесь, что антенные кабели вставлены в соответствующие вырезы, как показано на второй фотографии.

Удалите один винт T5 Torx длиной 2.85 мм, фиксирующий SSD к логической плате.

Чтобы не повредить гнездо, не поднимайте сильно конец SSD.

Вытяните накопитель прямо из гнезда и удалите его с логической платы.

При повторной установке SSD убедитесь, что он правильно сажается на место перед затяжкой фиксирующего винта.

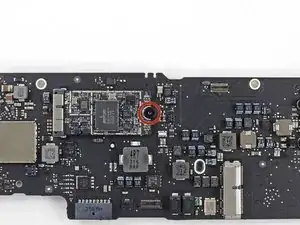

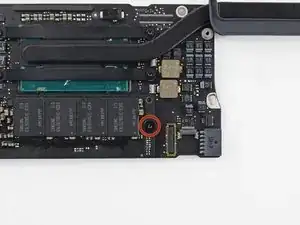

Удалите один винт T5 Torx длиной 2.9 мм, фиксирующий плату AirPort/Bluetooth к логической плате.

Чтобы не повредить гнездо, не поднимайте сильно конец платы AirPort/Bluetooth.

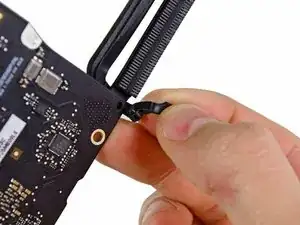

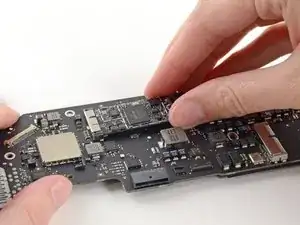

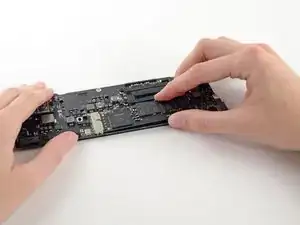

Немного приподнимите свободный конец платы AirPort/Bluetooth и вытяните её из гнезда на логической плате.

Снимите плату AirPort/Bluetooth с логической платы.

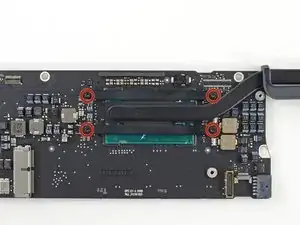

Удалите четыре винта T5 Torx длиной 2.5 мм, фиксирующие радиатор к логической плате.

Если радиатор кажется приклеенным к логической плате после удаления всех четырёх винтов, используйте лопатку, чтобы аккуратно отделить радиатор от поверхностей процессора и графического процессора.

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите свежий слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое поможет.

При сборке устройства убедитесь, что резиновая прокладка радиатора установлена правильно. Выступ на прокладке должен совмещаться с отверстием в логической плате рядом с ребрами радиатора.

Хвостик прокладки должен войти в вырез радиатора, он не должен оказаться под язычком радиатора, который будет опираться на логическую плату.

Убедитесь, что антенные кабели вставлены в соответствующие вырезы на логической плате, как показано на последней фотографии.
