Замена клавиатуры MacBook Air 13" середины 2013 года

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о необходимых действиях.

Мы начинаем с того этапа, когда верхний корпус со всеми компонентами уже снят, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступить к их снятию, установке новой клавиатуры и, при необходимости, новой подсветки.

Снимать трекпад по желанию необязательно — я всегда оставлял его на месте без каких-либо проблем.

Подсветку необходимо снимать аккуратно, чтобы не повредить её; если вы собираетесь заменить этот компонент, можно просто оторвать её.

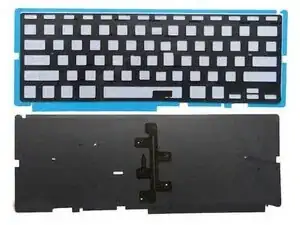

Подсветка состоит из трёх слоёв: очень хрупкого покрытия подсветки, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НИ В КОЕМ СЛУЧАЕ не должны повредить их, если планируем использовать снова, поэтому требуется максимальная осторожность. Они склеены между собой, но при аккуратной разборке их можно разделить.

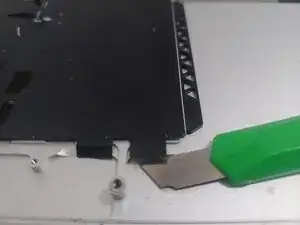

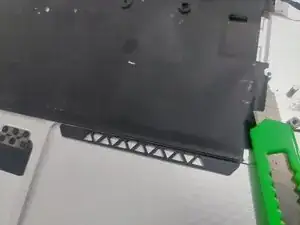

Используя острый маленький канцелярский нож или аналогичный инструмент, очень аккуратно подденьте край подсветки, проводя лезвием под местом нахождения клея, чтобы не порвать этот исключительно хрупкий элемент.

Некоторые советуют использовать тепловую пушку, но это, скорее всего, деформирует подсветку от нагрева и сделает её непригодной.

Когда образуется достаточная приподнятая область, очень осторожно отделяйте подсветку, следя, чтобы не порвать её. Можно использовать прочность средней пластиковой пластины для помощи при отделении. После снятия отложите её в сторону — она будет использована позднее.

При необходимости аккуратно протрите или почистите пятна и загрязнения мягкой щёткой или тряпкой с небольшим количеством спирта, чтобы подготовить деталь к повторной установке.

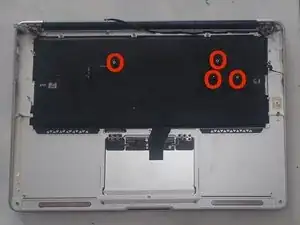

После снятия подсветки можно приступить к выкручиванию всех крошечных винтов, расположенных по периметру клавиатуры.

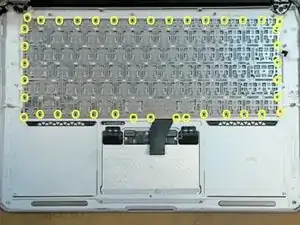

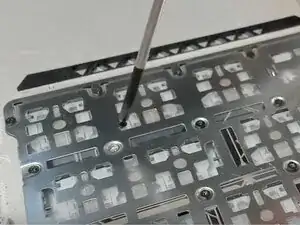

С помощью маленькой отвёртки отверните и снимите ВСЕ крошечные винты, располагающиеся по краям клавиатуры. Всего их около 40 штук.

Крайне важно дважды проверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

Когда все винты извлечены, мы почти готовы вынуть клавиатуру. Мы НЕ хотим гнуть верхний корпус ни в каком виде, поэтому необходимо УСТОЯТЬ на краях, чтобы он не поднимался и не смещался, так как это может деформировать корпус, чего следует избегать.

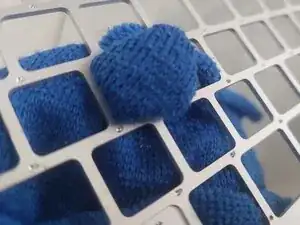

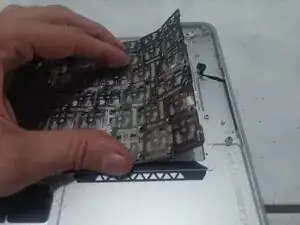

Настоятельно рекомендуется надеть прочные толстые перчатки: сначала приподнимите край клавиатуры и осторожно отогните его назад настолько, чтобы получить крепкий захват. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко могут прорезать слабые материалы или кожу, поэтому требуется ОСОБАЯ ОСТОРОЖНОСТЬ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань для защиты от возможных серьёзных порезов пальцев и суставов при снятии клавиатуры.

Рекомендуется заранее снять как можно больше колпачков клавиш вместе с креплениями — хорошо иметь запасные детали, особенно если вы занимаетесь ремонтом ноутбуков Apple, или на случай повреждения новой клавиши в будущем, так как при снятии клавиатуры они могут разлететься повсюду.

Также можно подложить лист бумаги или пластика под ноутбук, чтобы избежать царапин, если корпус сдвинется во время мощного рывка; ткань или тряпка обеспечат некоторый уровень сгиба и смягчат нагрузку при сильном вырыве, что поможет избежать деформации корпуса.

Можно использовать малярный скотч для полного покрытия задней стороны клавиатуры — это поможет собрать обломки заклёпок, которые отлетят при вырыве клавиатуры.

Когда будете готовы, возьмите КРЕПКИЙ ЗАХВАТ и считайте до трёх.... 1-2-3 и ВЫРВИТЕ её одним резким движением как можно быстрее. Клавиши и заклёпки разлетятся, будьте готовы! Чем медленнее вы действуете, тем выше риск деформации корпуса или получения травмы. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит руки и пальцы.

Старайтесь не тянуть слишком вверх, а тянуть параллельно поверхности клавиатуры — это уменьшит нагрузку вверх на корпус.

После того как клавиатуру успешно вырвали, нужно удалить остатки заклёпок из корпуса. Это не так сложно, как кажется, и займёт всего несколько минут.

Положите пустой верхний корпус на ткань, чтобы избежать царапин, и прижмите его к стене. Так корпус НЕ СМОЖЕТ сдвинуться, пока мы будем ВЫБИВАТЬ заклёпки. По возможности не ставьте его против кухонной плитки, так как плитка может треснуть при ударах.

Используя инструмент с плоским лезвием, например скребок, держите инструмент максимально плоско, чтобы не врезаться в корпус, приложите его к заклёпкам и просто выбейте их. Иногда при одном ударе можно выбить 2–3 заклёпки или даже больше.

Некоторые предлагают сточить старые головки заклёпок шлифовальной машинкой, но это занимает слишком много времени и может затруднить удаление оставшихся частей, так как они могут стать слишком мелкими. Цель — выбить заклёпки полностью, оставив отверстия для вкручивания винтов.

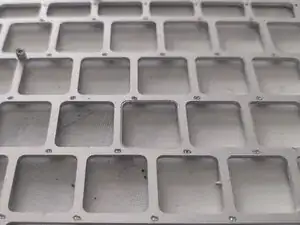

Вы увидите, что после выбивания заклёпок останутся идеально подобранные отверстия для тех крошечных винтов, которыми нужно будет прочно закрепить клавиатуру в корпусе.

Проверьте, что ВСЕ заклёпки успешно удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё ровно и отверстия чистые и готовы принять винты — иначе новая клавиатура не сядет плотно в корпус.

* В худшем случае, если какие‑то заклёпки остались либо обломаны, может потребоваться тонкое сверло, чтобы просверлить отверстие, но не глубже 1 мм, иначе есть риск пройти насквозь до другой стороны корпуса.

* Также самое время взять тряпку и тщательно почистить отверстия под клавиши в корпусе, так как они склонны собирать грязь и мусор от прошлых загрязнений.

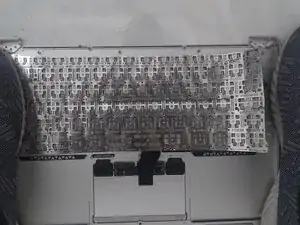

Рекомендуется поместить корпус на что‑то, что немного приподнимет его (я использую для этого динамики), чтобы клавиатура полностью вошла в паз перед закручиванием винтов. Это обеспечит ровное и плотное прилегание клавиатуры к корпусу во всех положениях.

Установите новую клавиатуру в корпус и начните с закручивания нескольких винтов в четырёх углах и по центру сторон.

Винты очень маленькие и легко могут оказаться внутри клавиатуры, поэтому совет — слегка прикрыть заднюю часть клавиатуры лентой или чем‑то подобным и аккуратно отрывать её, когда нужно получить доступ к отверстию для следующего винта.

Важно периодически проверять, не залипают ли клавиши при нажатии. Если это происходит, необходимо ослабить все винты, чтобы клавиатура могла сдвинуться на доли миллиметра и избежать трения о корпус. Такое случается редко, так как клавиатуры точно подогнаны. Рекомендуется проверить это прежде, чем будет закреплено слишком много винтов.

Когда убедитесь, что всё установлено идеально, можно начинать закручивать винты там, где раньше были заклёпки, двигаясь от центра к краям. Всего потребуется около 110 маленьких винтов, которые нужно закрепить, чтобы клавиатура была полностью жёсткой и без прогиба при наборе текста.

Когда вы убедились в правильной посадке клавиатуры и отсутствии залипающих клавиш, особенно в верхних рядах с мелкими функциональными клавишами (они чаще всего заедают), можно подготовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной пластиной. Цветные пакеты для мусора подойдут, так как они достаточно тонкие и не поглощают слишком много света. Различные цвета можно найти в ближайшем магазине.

Аккуратно пройдитесь по кромкам 3M‑лентой там, где была старая лента, стараясь оставлять минимальные зазоры — это поможет при попадании грязи, пыли или в худшем случае воды внутрь и на плату, либо по крайней мере снизит такой риск.

Новая подсветка обычно поставляется с уже приклеенной лентой, тогда использование 3M‑ленты не требуется,

Также можно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика вместо существующей прозрачной панели или поверх неё; это работает при условии, что материал достаточно тонкий и не будет сильно поглощать свет.

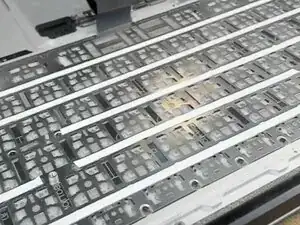

Можно также приклеить ленту, покрыв все винты вдоль центральных рядов, но не отрывайте защитную плёнку, иначе вы не сможете правильно позиционировать подсветку. Это лишь поможет удержать винт, который может ослабнуть и застрять под клавишей.

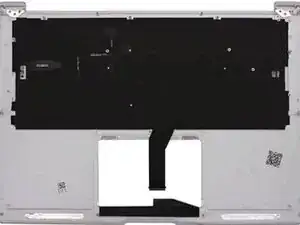

Осторожно разместите подсветку в правильной ориентации и положении, убедившись, что она лежит ровно и равномерно, и что четыре направляющие или крепления для платы не перекрыты, затем мягко прижмите по краям, чтобы прочно закрепить её в корпусе.

Когда вы будете уверены, что всё аккуратно и надёжно закреплено, можно переходить к сборке ноутбука. Работа завершена.
