Замена модема Power Mac G4 Cube
Установка модема требует снятия внешнего корпуса и видеокарты перед установкой.
Шаг 1
Освободите заднюю ручку PowerMac. Медленно выдвигайте куб, удерживая за конец ручки. Следите, чтобы никакие детали не зацепились за внешний корпус.
Отодвиньте ручку назад после того, как вы извлекли сердцевину из корпуса.
Шаг 2
Положите куб вверх дном и снимите четыре винта Torx T10 на передней панели. Затем снимите по два винта с каждой стороны.
Шаг 3
Осторожно снимите панель с куба и отсоедините кабель питания.
Шаг 4
Снимите четыре стойки с каждого угла.
Стойки должны сниматься довольно легко.
Шаг 5
Снимите винты на задней части VGA-разъёма.
Шаг 6
Снимите винт, закрепляющий видеокарту на материнской плате.
Шаг 7
Отсоедините кабель питания от видеокарты.
Шаг 8
Снимите кабель питания.
Отсоедините разъём.
Снимите видеокарту с материнской платы.
Шаг 9
Осторожно приподнимите видеокарту с материнской платы.
Видеокарта должна легко извлечься.
Шаг 10
Отделите видеокарту от адаптера.
Шаг 11

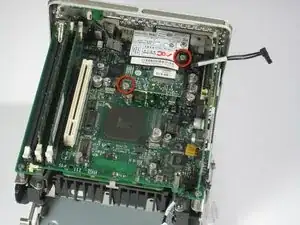

Снимите два винта с модема.
Шаг 12

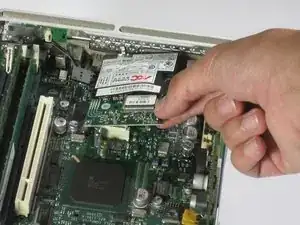

Поднимите модем с материнской платы.
Модем должен легко извлечься.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
