Замена звуковой платы Google Pixelbook

Используйте инструменты iFixit для вскрытия или металлическую лопатку, чтобы поддеть резиновые крышки на задней части Pixelbook.

Полностью снимите накладки, пока задняя панель Pixelbook не станет открытой.

Выверните два жёлтых винта 2,0 мм с помощью отвертки Torx T3.

Удалите семнадцать винтов 3,0 мм Torx T5 с нижней панели.

Используйте нейлоновую лопатку, чтобы приподнять край Pixelbook до тех пор, пока Вы не сможете захватить край пальцами.

Полностью откройте заднюю панель и положите её так, чтобы была видна вся внутренняя часть компьютера.

Выверните жёлтый винт 2,0 мм в середине панели, вращая отверткой Torx T3 против часовой стрелки.

Снимите маленький чёрный корпус, поддев его лопаткой и приподняв с места.

Отключите плоский чёрный кабель от основного компонента, сдвинув его лопаткой из разъёма или аккуратно потянув его вручную.

Ваша задняя панель теперь отделена от основного компонента.

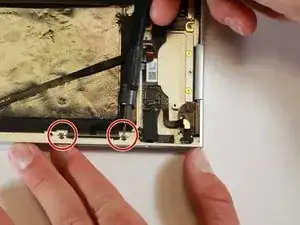

Выверните три чёрных винта 2,0 мм, крепящие звуковую плату, с помощью отвертки Torx T5, вращая их против часовой стрелки.

Выверните золотой винт 3,0 мм с помощью отвертки Torx T3, вращая его против часовой стрелки.

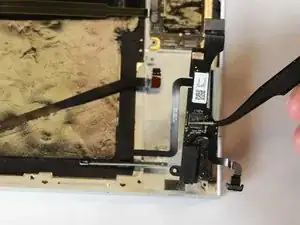

Отключите тонкий чёрно-красный кабель от материнской платы, поддев соединитель лопаткой и поднимая его вверх из посадочного места.

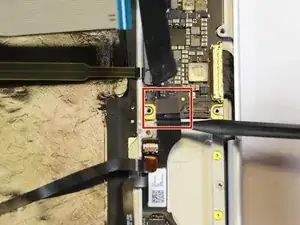

Выверните жёлтый винт 2,0 мм с помощью отвертки Torx T3, вращая винт против часовой стрелки.

Снимите маленький красный компонент, поддев и приподняв его лопаткой.

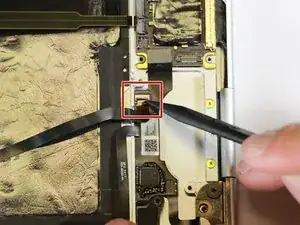

Отключите металлическую часть тонкого чёрного компонента, приподняв её лопаткой.

Снимите правый зарядный разъём, поддев его пинцетом и подняв из корпуса компьютера.

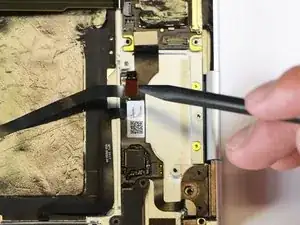

С помощью лопатки отключите звуковую плату от материнской платы, потянув соединитель вверх и от материнской платы.

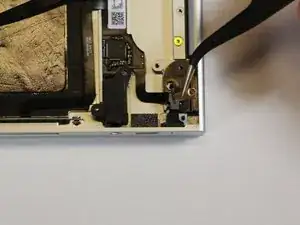

Откройте защёлку на разъёме звуковой платы, поддев её лопаткой и поднимая вверх.

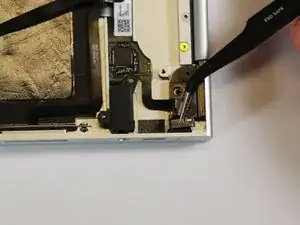

Отключите чёрный ленточный кабель от звуковой платы, вытянув кабель лопаткой или пальцами из разъёма и отводя его в сторону.

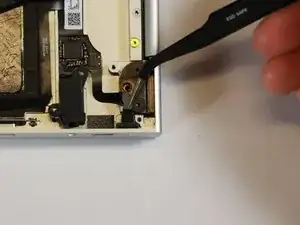

Используйте пинцет с тонкими губками, чтобы снять серебристый корпус, приподняв и вынув его из ноутбука.

Отключите динамик от корпуса ноутбука, вытянув чёрный ленточный кабель из разъёма и отводя его в сторону.

Динамик может быть трудно вынуть из корпуса, если он ранее не был отсоединён.

С помощью отвертки Torx T3 выверните два серебристых винта 3,0 мм, расположенных на вертикальном краю корпуса, вращая винты против часовой стрелки.

Используйте пинцет с тонкими губками, чтобы извлечь звуковую плату, приподняв её и вынув из корпуса ноутбука.
