Замена материнской платы Google Pixelbook

Используйте инструменты iFixit для вскрытия или металлическую лопатку, чтобы отподнять резиновые заглушки с задней панели Pixelbook.

Снимите прокладки полностью, пока задняя часть Pixelbook не станет оголённой.

Выверните два жёлтых винта 2.0 мм, используя отвёртку Torx T3.

Выверните семнадцать винтов 3.0 мм Torx T5 с нижней панели.

Используйте нейлоновую лопатку, чтобы отжать край Pixelbook до тех пор, пока Вы не сможете захватить край пальцами.

Откройте заднюю панель полностью и положите её ровно, чтобы увидеть внутреннюю часть компьютера.

Выверните жёлтый винт 2.0 мм в середине панели, поворачивая отвёрткой Torx T3 против часовой стрелки.

Снимите маленький чёрный корпус, аккуратно приподняв его лопаткой в месте крепления.

Отключите плоский чёрный кабель от основного компонента, аккуратно выталкивая его из разъёма лопаткой или осторожно вытянув пальцами.

Ваша задняя панель теперь отделена от основного компонента.

Выверните два серебристых винта 3.0 мм с тонкого чёрного компонента, используя отвёртку Torx T3 и поворачивая винты против часовой стрелки.

Отключите тонкий чёрно-белый кабель от материнской платы, поддев разъём лопаткой и выйдя им вверх и наружу.

Снимите тонкий чёрный компонент, потянув его вверх и вынув из ноутбука пальцами.

На фото показан нижний винт, всё ещё находящийся в чёрном блоке, но у Вас он должен быть удалён.

Выверните золотой винт 2.0 мм в углу, поворачивая его против часовой стрелки отвёрткой Torx T3.

С помощью тонкогубцев снимите серебристый корпус, приподняв его и вынув из компьютера.

Выверните три чёрных винта 3.0 мм с правой стороны, используя отвёртку Torx T5 и поворачивая винты против часовой стрелки.

Выверните серебристый винт 2.0 мм с левой стороны, используя отвёртку Torx T3 и поворачивая винт против часовой стрелки.

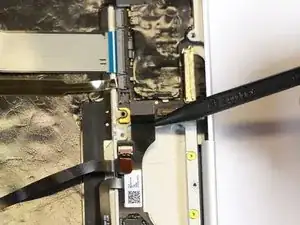

Отключите тонкий чёрный ленточный кабель, приподняв его лопаткой от компьютера.

Используйте тонкогубцы, чтобы снять порт зарядки, поддев компонент и приподняв его из Pixelbook.

Выверните три чёрных винта 2.0 мм с звуковой карты, используя отвёртку Torx T5 и поворачивая их против часовой стрелки.

Выверните золотой винт 3.0 мм, используя отвёртку Torx T3 и поворачивая его против часовой стрелки.

Отключите тонкий чёрно-красный кабель от материнской платы, поддев разъём лопаткой и выведя его вверх и наружу.

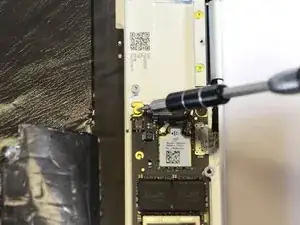

Выверните жёлтый винт 2.0 мм, используя отвёртку Torx T3 и поворачивая винт против часовой стрелки.

Снимите небольшой красный компонент, приподняв его лопаткой.

Отсоедините металлическую часть тонкого чёрного компонента, приподняв её лопаткой.

Снимите правый зарядный порт, захватив его пинцетом и подняв из компьютера.

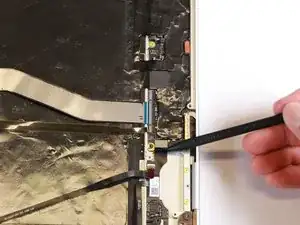

Отключите плоский чёрный кабель от материнской платы, аккуратно выталкивая его вверх из разъёма лопаткой или осторожно потянув вверх вручную.

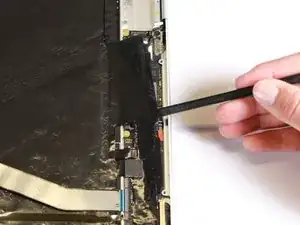

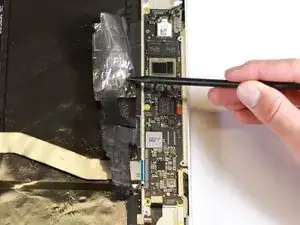

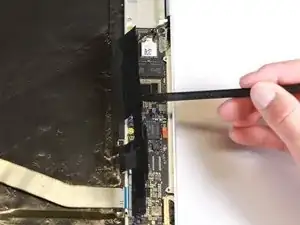

Отогните пластиковое покрытие на материнской плате с помощью нейлоновой лопатки.

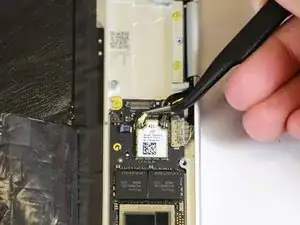

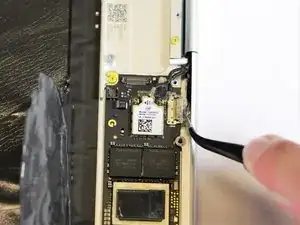

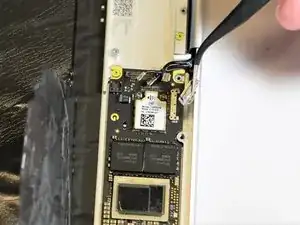

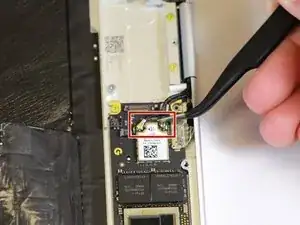

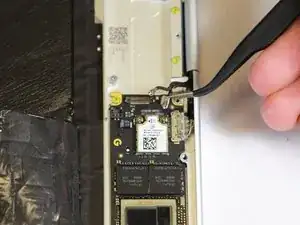

Отсоедините два чёрных кабеля от материнской платы, потянув разъёмы вверх с помощью пинцета с тонкими губками.

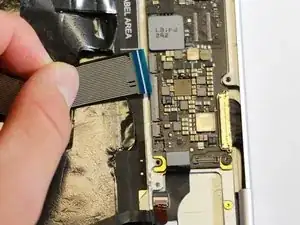

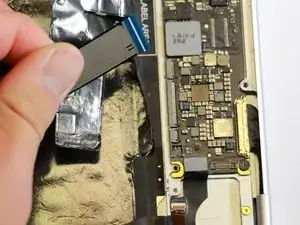

Отсоедините плоский ленточный кабель от материнской платы, аккуратно вытащив его из разъёма рукой или с помощью пинцета.

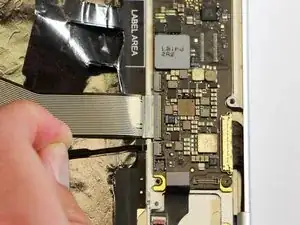

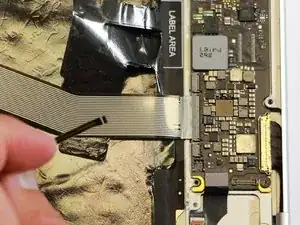

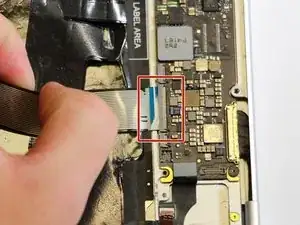

Отсоедините большой плоский ленточный кабель от материнской платы, аккуратно вытащив его из разъёма рукой или с помощью пинцета.

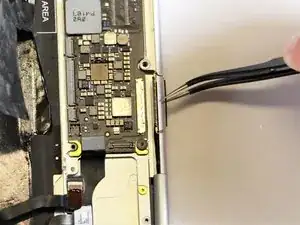

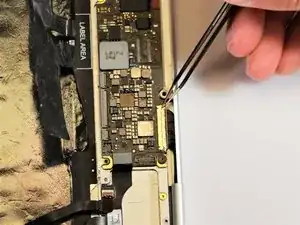

Поднимите фиксатор разъёма материнской платы с помощью пинцета с тонкими губками.

Отсоедините большой плоский кабель от материнской платы, аккуратно потянув за фиксатор пинцетом с тонкими губками.

Отсоедините плоский кабель от материнской платы, аккуратно потянув разъём из слота с помощью пинцета с тонкими губками.

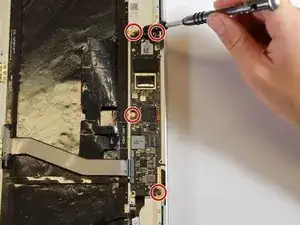

Удалите золотые винты 3,0 мм и чёрные плоские винты 2,0 мм с материнской платы, повернув их против часовой стрелки отверткой Torx T3.

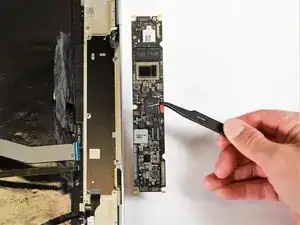

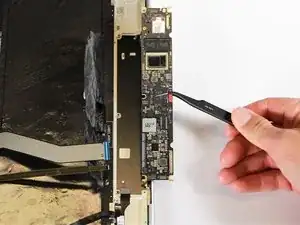

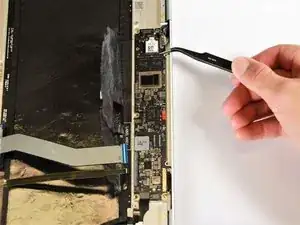

Снимите материнскую плату, аккуратно подняв её из ноутбука с помощью пинцета с тонкими губками.
