Замена экрана IBM ThinkPad 560z
Это руководство продемонстрирует, как удалить и заменить экран на IBM ThinkPad 560z. Для этого процесса потребуется отвертка Phillips 00 и булавка.
Шаг 1
Переместите защелку разблокировки батареи вправо.
Вытащите батарею на себя с передней стороны устройства.
Шаг 2

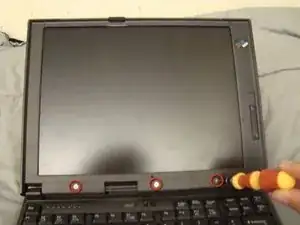

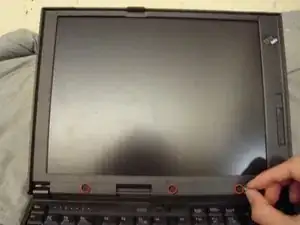

Снимите пластиковые крышки с винтов, затем удалите 3 винта Phillips, находящиеся под ними.
Шаг 3

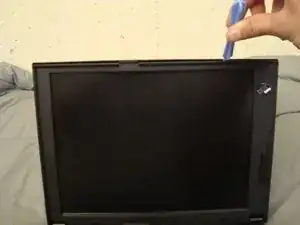

Вставьте пластиковый инструмент для открытия между передней и задней крышками, чтобы приподнять корпус экрана, затем аккуратно снимите ободок.
Шаг 4

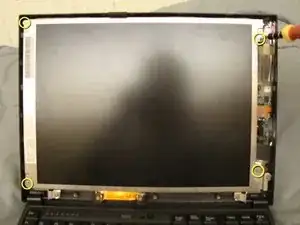

Удалите четыре винта с головкой Phillips.
Шаг 5

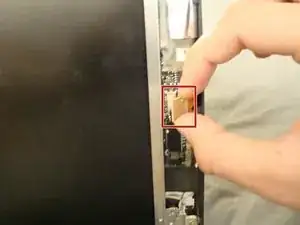

С помощью пальцев или инструмента для открытия отсоедините разъем с правой стороны экрана.
Шаг 6
Медленно оттяните экран от верхней части и отключите шлейф с задней стороны, чтобы полностью освободить экран от ноутбука.
Разъем очень хрупкий, будьте осторожны.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
