Замена экрана IBM ThinkPad 600E

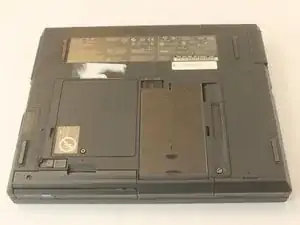

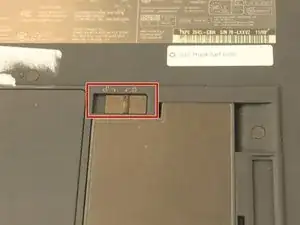

Переверните ноутбук и найдите защёлку батареи.

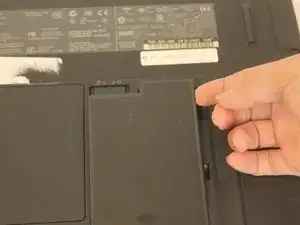

Переместите защёлку в сторону с символом разблокировки.

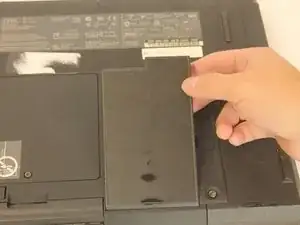

Выдавите батарею пальцами.

Используйте антистатический браслет, чтобы избежать риска электрического удара.

Открутите монетный винт, фиксирующий жёсткий диск, с помощью монеты. Снимите крышку отсека HDD.

Проще открутить монетный винт более толстой монетой, например никелевой.

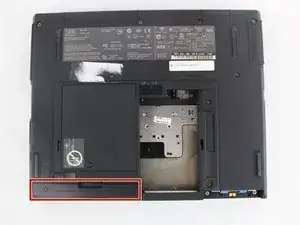

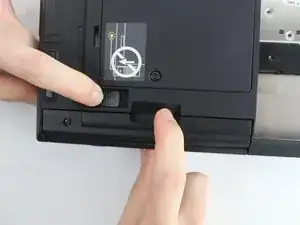

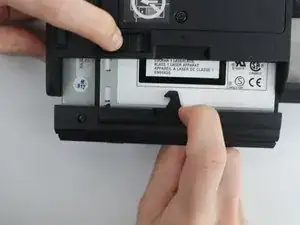

Отпустите выделенную защёлку и выдвиньте оптический/дисковый привод.

Снимите дисковод.

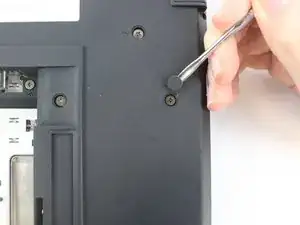

Большинство винтов имеют небольшую пластиковую накладку, приклеенную к ним. Используйте металлическую лопатку, чтобы поддеть её. Обратите внимание, какой винт из какого отверстия был снят.

Четыре винта M2.5 длиной 18 мм

Два винта M2.5 длиной 16 мм

Один винт M2.5 длиной 4,5 мм

Четыре винта M2.5 длиной 3 мм

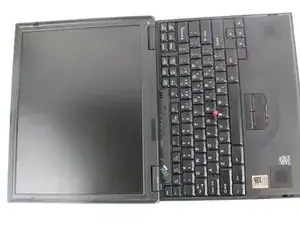

Откройте ноутбук полностью до упора, пока он не станет плоским.

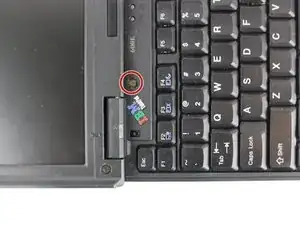

Снимите чёрный кружок и извлеките винт.

Один винт M2.5 длиной 4,5 мм

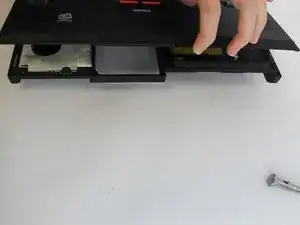

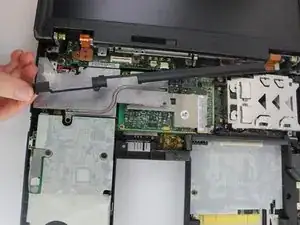

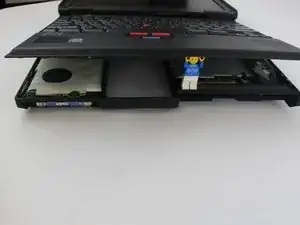

Подденьте корпус клавиатуры снизу и аккуратно приподнимите по всем остальным краям.

Будьте осторожны при открытии корпуса: к корпусу клавиатуры подсоединены два ленточных кабеля.

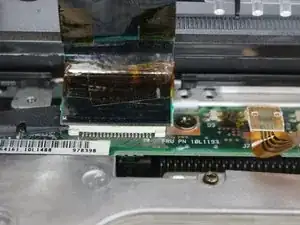

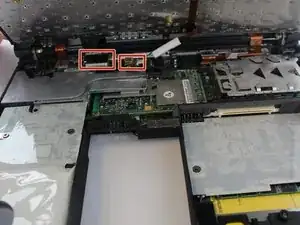

Медленно подденьте разъёмы ленточных кабелей, тянув строго вверх. При необходимости слегка покачайте из стороны в сторону.

Снимите пластиковую деталь, прикреплённую к нижней части экрана.

Аккуратно потяните с одной стороны, затем с другой.

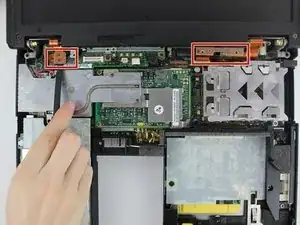

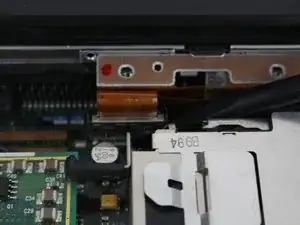

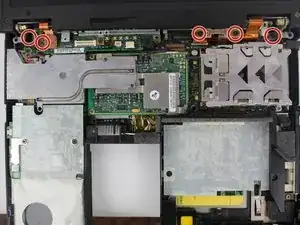

Снимите выделенные винты.

Пять винтов M2.5 длиной 4,8 мм

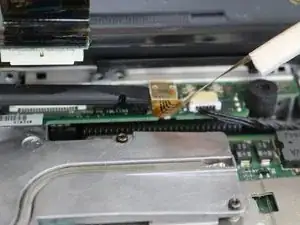

Медленно подденьте разъёмы ленточных кабелей, тянув строго вверх. При необходимости слегка покачайте из стороны в сторону.

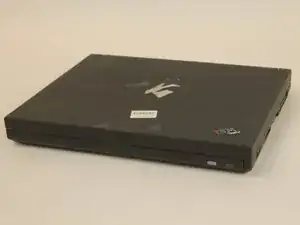

Закройте ноутбук и переверните его. Там вы увидите ещё 4 винта.

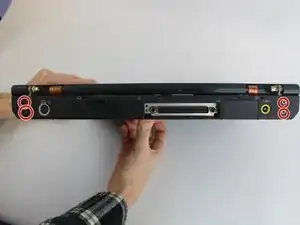

Открутите выделенные винты.

Четыре винта M2.5 длиной 4,8 мм

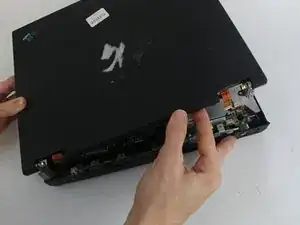

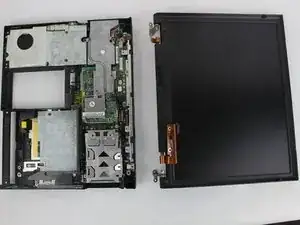

После снятия винтов откройте ноутбук и аккуратно извлеките дисплей.

Держите его за нижние кромки при извлечении.
