Замена жесткого диска Toshiba Satellite L55W-C5256
Это руководство подскажет, как безопасно извлечь и заменить жесткий диск в вашем Toshiba Satellite L55W-C5256. Вам может потребоваться это выполнить, если:
- жесткий диск устройства издает щелкающие звуки, что указывает на отказ компонента
- устройство не загружается или отображает синий экран смерти
Перед началом замены рекомендуется использовать антистатический коврик и заземлить себя с помощью антистатического браслета. Это помогает защитить устройство от повреждений, вызванных статическим разрядом. Если у вас нет этих материалов, вы можете найти антистатический браслет здесь, а антистатический коврик здесь. Чтобы узнать, как правильно использовать антистатический браслет и антистатический коврик (рекомендуется), смотрите руководство, доступное здесь.
Шаг 1
Перед началом ремонта выключите устройство и отключите все кабели и периферийные устройства.

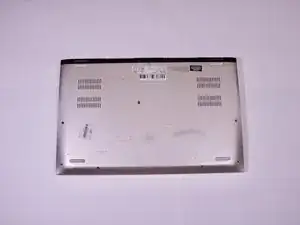

Переверните ноутбук так, чтобы номера моделей были обращены к потолку.
Шаг 2

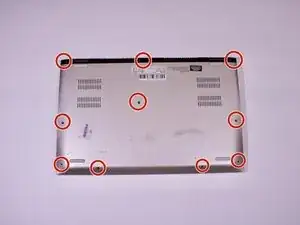

Используйте отвертку Phillips #00, чтобы выкрутить 10 винтов, которые закрепляют заднюю крышку на устройстве.
Шаг 3
Осторожно используйте монтажную лопатку iFixit, чтобы отделить заднюю крышку от корпуса ноутбука. Пройдитесь по всем краям, пока пластиковые защелки полностью не освободятся.
Убедитесь, что все пластиковые защелки освобождены. Попытка силового снятия задней крышки может привести к повреждению устройства.
Шаг 4
Перед прикосновением к любому компоненту внутри устройства убедитесь, что вы правильно заземлены с помощью антистатического браслета.

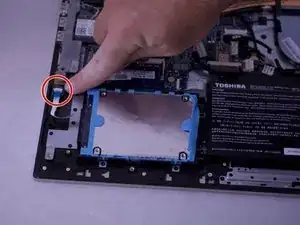

Отключите кабельный разъем батареи от материнской платы.
Шаг 5

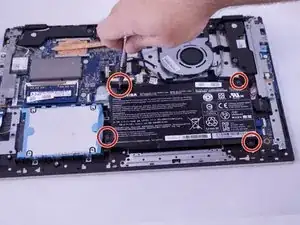

С помощью отвертки Phillips #00 отвинтите четыре винта 7,0 мм, которые крепят батарею к материнской плате.
Шаг 6

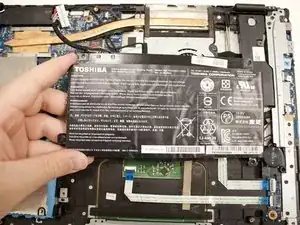

Поднимите батарею с материнской платы.
Шаг 7
Перед прикосновением к любому компоненту внутри устройства убедитесь, что вы правильно заземлены с помощью антистатического браслета.

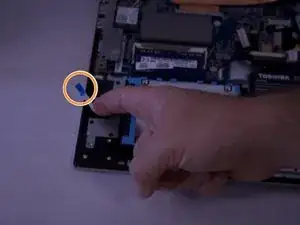

Откиньте белую часть разъема кабеля жесткого диска вверх.
Аккуратно вытяните кабель.
Шаг 8

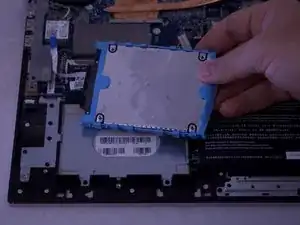

Поднимите жесткий диск из устройства.
Шаг 9
После извлечения жесткого диска снимите соединительный кабель.
Отложите соединительный кабель для использования с заменяемым жестким диском.
Шаг 10

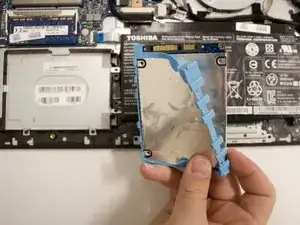

Снимите защитную синюю резиновую рамку с жесткого диска.
Старайтесь не повредить синюю резиновую рамку при снятии. Эта защитная рамка предотвращает свободное перемещение жесткого диска внутри устройства и потребуется при обратной сборке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
