Замена динамиков Toshiba Satellite L55W-C5256
В этом руководстве описывается безопасное снятие и замена динамиков в ноутбуке Toshiba Satellite L55W-C5256. Это может потребоваться в следующих случаях:
- Динамики вашего устройства «перегорели» или издают треск
- Устройство не воспроизводит звук
Перед началом замены рекомендуется использовать антистатический коврик и заземлить себя с помощью антистатического браслета. Это помогает защитить устройство от повреждений, вызванных электростатическим разрядом. Если у вас нет этих материалов, вы можете приобрести антистатический браслет здесь и антистатический коврик здесь. Чтобы узнать, как правильно использовать антистатический браслет и коврик (рекомендуется), смотрите руководство, доступное здесь.
Шаг 1
Перед началом ремонта выключите устройство и отключите все кабели и периферийные устройства.
Переверните ноутбук так, чтобы номера моделей были направлены к потолку.
Шаг 2
Используйте отвертку Phillips #00, чтобы открутить 10 винтов, крепящих заднюю крышку к корпусу устройства.
Шаг 3
Осторожно используйте инструмент для открытия iFixit, чтобы отделить заднюю крышку от ноутбука. Обойдите все края, пока пластиковые защёлки полностью не освободятся.
Убедитесь, что все пластиковые защёлки освобождены. Попытки силового снятия задней крышки могут привести к повреждению устройства.
Шаг 4
Перед касанием любых компонентов внутри устройства убедитесь, что вы правильно заземлены с помощью антистатического браслета.
Отключите кабель-разъём батареи от материнской платы.
Шаг 5
С помощью отвертки Phillips #00 открутите четыре винта 7,0 мм, крепящие батарею к материнской плате.
Шаг 6
Поднимите батарею с материнской платы.
Шаг 7
С помощью отвертки Phillips #00 открутите четыре винта 7,0 мм, крепящие радиатор к процессору.
Шаг 8
С помощью отвертки Phillips #00 открутите два винта 7,0 мм, крепящие вентилятор системы охлаждения к материнской плате.
Шаг 9
Перед касанием любых компонентов внутри устройства убедитесь, что вы правильно заземлены с помощью антистатического браслета.
Осторожно приподнимите радиатор от материнской платы, следя за тем, чтобы не натягивать сильно кабель-разъём.
Большим и указательным пальцами аккуратно отсоедините кабель-разъём от материнской платы.
Снимите радиатор с материнской платы.
Если необходимо заменить радиатор, ознакомьтесь с этим руководством по термопасте, которое покажет шаги, необходимые для замены термопасты.
Шаг 10

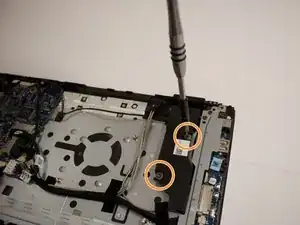

С помощью отвертки Phillips #00 открутите два винта 7,0 мм, крепящие левый динамик к материнской плате.

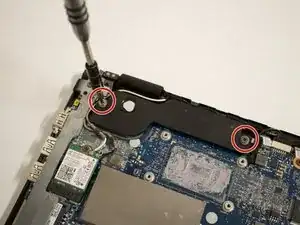

С помощью отвертки Phillips #00 открутите два винта 7,0 мм, крепящие правый динамик к материнской плате.
Шаг 11
Перед касанием любых компонентов внутри устройства убедитесь, что вы правильно заземлены с помощью антистатического браслета.

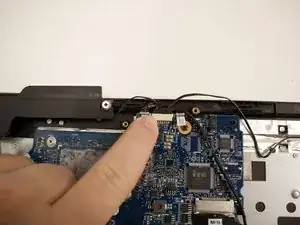

Осторожно отсоедините кабель-разъём динамиков от материнской платы.
Шаг 12

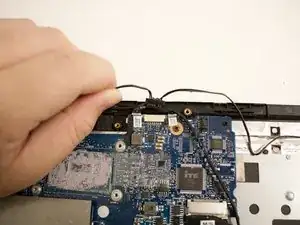

Поднимите динамики с материнской платы.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
