Замена материнской платы Toshiba Satellite L55t-B5271

Убедитесь, что ноутбук выключен.

Закройте крышку ноутбука и переверните его так, чтобы логотип Toshiba был направлен вниз.

Удалите два винта с крестовой головкой 6,5 мм, показанных на изображении, используя отвертку Phillips #00.

После снятия винтов выдвиньте аккумуляторный блок из корпуса компьютера.

Удалите все винты с крестовой головкой 6,5 мм на задней крышке ноутбука с помощью отвертки Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку с ноутбука.

Имейте в виду, что статический разряд может повредить чувствительные электронные компоненты внутри компьютера. Чтобы избежать этого, можно надеть антистатический браслет.

В этом ноутбуке отсутствует модуль оперативной памяти. Следуйте инструкциям для установки своего модуля.

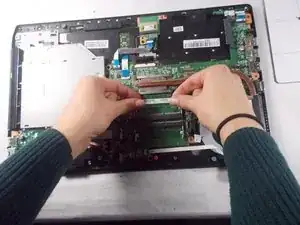

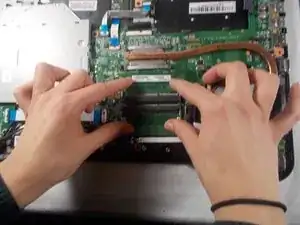

Равномерно нажмите на защелки по обеим сторонам модуля оперативной памяти.

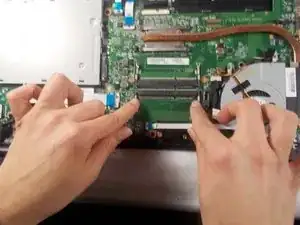

Чтобы извлечь модуль памяти, убедитесь, что вы совместили выемки на модуле с выемками в держателе.

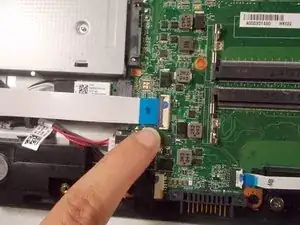

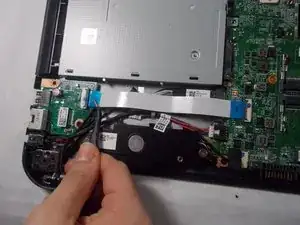

Удалите ленточный кабель, откинув фиксаторы и используя черные пинцеты аккуратно вытяните ленту с обоих концов.

Снимите ленту с карты.

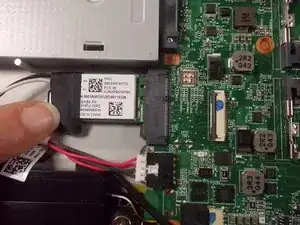

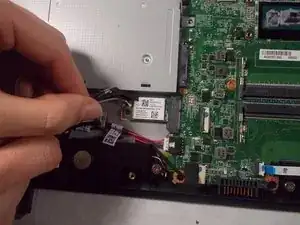

Отключите провода, используя чёрную лопаточку №4 для поддевания.

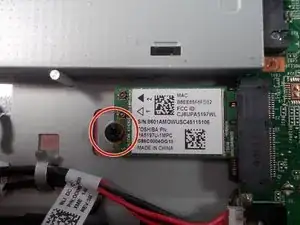

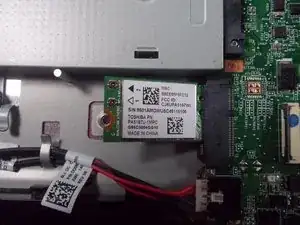

Удалите винт с крестовой головкой 3 мм с помощью отвертки Phillips #00.

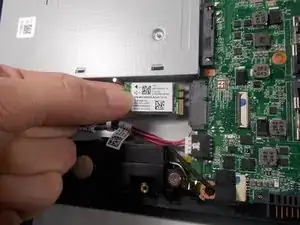

Поднимите беспроводную карту и извлеките её из устройства.

Удалите винт с крестовой головкой 3 мм, крепящий привод CD к материнской плате, используя отвертку Phillips #00.

Осторожно вытащите привод CD, отключив его от разъема материнской платы, обозначенного синим цветом.

Ленточный кабель и провода необходимо отвести в сторону от вентилятора.

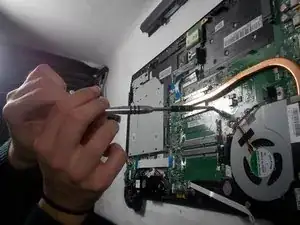

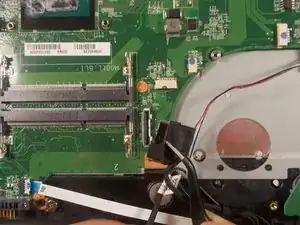

Используя чёрный пинцет, поднимите защелку, удерживающую ленту, затем аккуратно вытяните её.

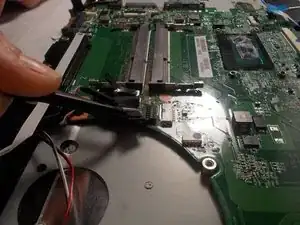

Тем же пинцетом поднимите защелку, удерживающую провода, и аккуратно вытяните их.

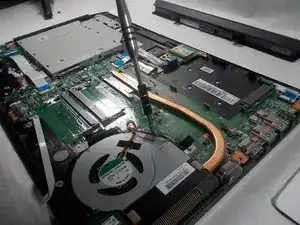

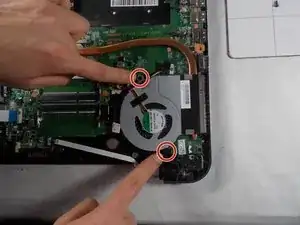

Отвинтите два винта с крестовой головкой 3 мм на каждом вентиляторе, используя отвертку Phillips #00.

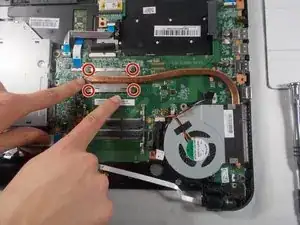

Отвинтите четыре винта с крестовой головкой 3 мм, крепящие последний элемент к ноутбуку, используя отвертку Phillips #00.

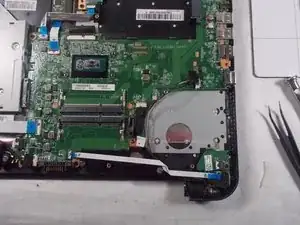

Осторожно снимите радиатор с вентилятором с ноутбука и отложите в сторону.

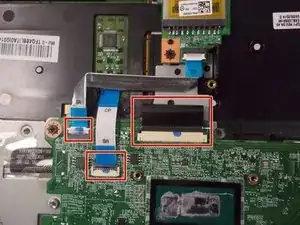

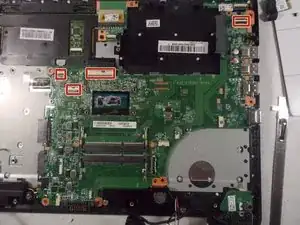

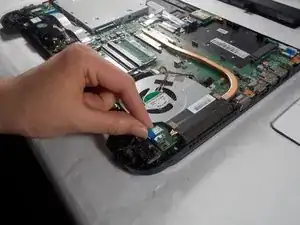

Отключите все ленточные кабели, подняв фиксаторы и аккуратно вытянув их.

Снимите провода с материнской платы с помощью пинцета.

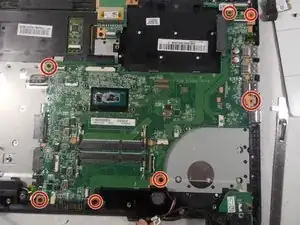

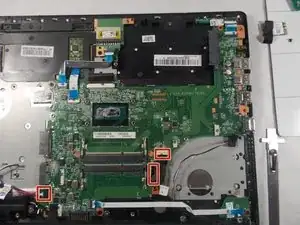

Удалите все семь винтов с крестовой головкой 3 мм с помощью отвертки Phillips #00.

Осторожно приподнимите материнскую плату с задней части ноутбука.
