Замена вентилятора системы охлаждения Toshiba Satellite L675D-S7015

Переверните ноутбук экраном вниз на безцарапающую поверхность, чтобы получить доступ к нижней части устройства.

Найдите фиксирующие защёлки, обозначенные красными кругами.

Просто сдвиньте защёлки наружу в положение «открыто».

Защёлки должны оставаться в открытом положении. Если нет, удерживайте их в открытом положении.

Когда защёлки в открытом положении, выдвиньте аккумулятор, отодвинув его от ноутбука.

Используйте лопатку, чтобы поддеть угол тонкой пластикового планки, расположенной над клавиатурой.

Когда часть пластикового защитного элемента приподнята, продолжайте аккуратно тянуть вверх, пока деталь не отщёлкнется, обнажив 4 винта.

После обнажения винтов возьмите крестовую отвёртку Phillips #1 и выкрутите четыре винта длиной 4 мм.

Убедитесь, что вы не потеряете их, так как они понадобятся для повторной установки новой клавиатуры.

После снятия винтов вы готовы извлечь клавиатуру. Поднимите клавиатуру с верхней части и аккуратно оттяните её от ноутбука.

Существует тонкий разъём, который соединяет клавиатуру с материнской платой. Сильное натяжение может повредить защёлку, к которой будет подключаться ваша новая клавиатура, и потребовать её замены.

Когда разъём открыт, используйте пару лопаток, чтобы приподнять два фиксатора и аккуратно вынуть ленточный разъём.

После снятия клавиатура свободна и может быть заменена на новую.

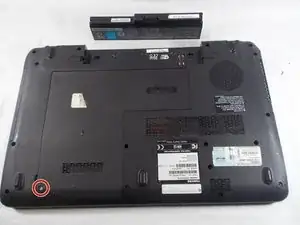

Положив устройство на заднюю часть, найдите показанный винт и удалите его крестовой отвёрткой Phillips #1.

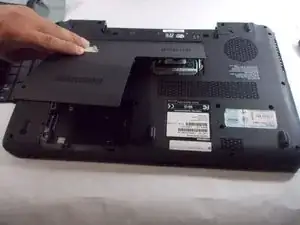

Поднимите язычок для снятия вверх — вы услышите освобождение защёлок, держащих крышку. Двигайтесь по часовой стрелке, освобождая остальные защёлки. Когда все защёлки будут освобождены, снимите крышку.

После снятия крышки найдите и удалите один винт крестовой отвёрткой Phillips #1.

Переверните устройство так, чтобы вы смотрели на верхнюю часть. Затем выньте эти пять винтов длиной 5 мм, расположенных под клавиатурой.

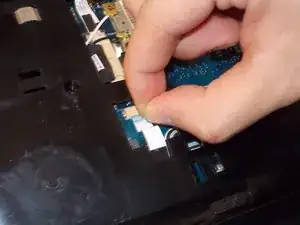

Найдите ленточный разъём тачпада.

Отсоедините ленту от её разъёма, потянув её в сторону.

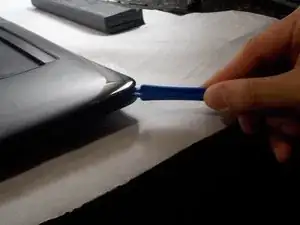

Подденьте пластиковым инструментом корпус верхней части по периметру устройства.

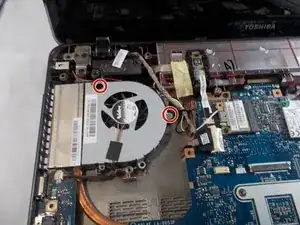

Найдите и удалите два винта длиной 5 мм с помощью отвёртки.

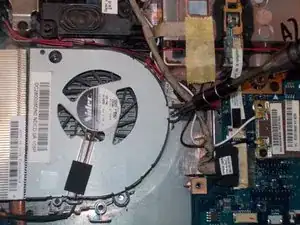

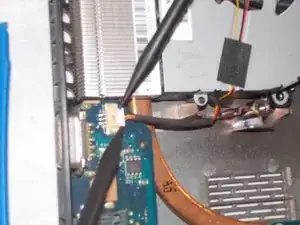

Используйте лопатку, чтобы отсоединить провод вентилятора от его разъёма.

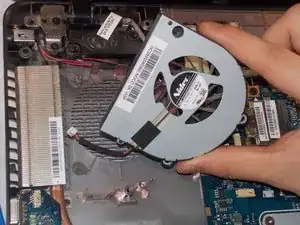

Извлеките вентилятор из устройства.

Будьте осторожны, чтобы не повредить контакты разъёма вентилятора. Сломанный контакт может потребовать полной замены вентилятора.
