Замена радиатора процессора Toshiba Satellite L55W-C5256
В этом руководстве показано, как безопасно снять и установить радиатор (охладитель) процессора на ноутбуке Toshiba Satellite L55W-C5256. Это может потребоваться, если:
- Устройство постоянно перегревается или сильно нагревается
- Устройство выключается или появляется синий экран из‑за перегрева процессора
Перед началом замены рекомендуется использовать антистатический коврик для работы и заземлить себя с помощью антистатического браслета. Это поможет защитить устройство от повреждений, вызванных статическим разрядом. Если у вас нет этих материалов, вы можете найти антистатический браслет здесь, и антистатический коврик здесь. Чтобы узнать, как правильно использовать антистатический браслет и антистатический коврик (рекомендуется), смотрите руководство, расположенное здесь.
Шаг 1
Перед началом ремонта выключите устройство и отключите все кабели и периферийные устройства.
Переверните ноутбук так, чтобы номер модели был обращён к потолку.
Шаг 2
Используя отвертку Phillips #00, удалите 10 винтов, фиксирующих заднюю крышку к корпусу устройства.
Шаг 3
Аккуратно воспользуйтесь инструментом для открытия iFixit, чтобы отделить заднюю крышку от ноутбука. Обойдите все кромки, пока пластиковые защёлки полностью не освободятся.
Убедитесь, что все пластиковые защёлки освобождены. Попытки силового снятия задней крышки могут повредить устройство.
Шаг 4
Перед касанием любых компонентов внутри устройства убедитесь, что вы правильно заземлены антистатическим браслетом.
Отключите кабель соединения аккумулятора от материнской платы.
Шаг 5
Используя отвертку Phillips #00, открутите четыре винта 7,0 мм, фиксирующие аккумулятор к материнской плате.
Шаг 6
Поднимите аккумулятор с материнской платы.
Шаг 7
Используя отвертку Phillips #00, отвинтите четыре винта 7,0 мм, фиксирующие радиатор к процессору.
Шаг 8

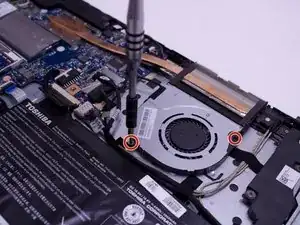

Используя отвертку Phillips #00, отвинтите два винта 7,0 мм, фиксирующие вентилятор радиатора к материнской плате.
Шаг 9
Перед касанием любых компонентов внутри устройства убедитесь, что вы правильно заземлены антистатическим браслетом.

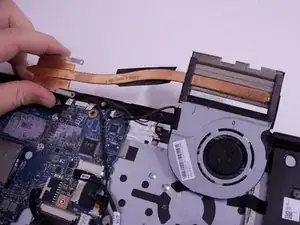

Аккуратно приподнимите радиатор от материнской платы, следя за тем, чтобы не натягивать сильно кабель коннектора.

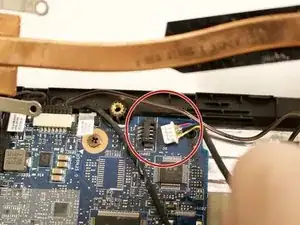

Большим и указательным пальцами аккуратно отсоедините кабель коннектора от материнской платы.
Снимите радиатор с материнской платы.
Если вам необходимо заменить радиатор, посмотрите это руководство по теплопроводящей пасте здесь, в котором описаны шаги по замене термокомпаунда.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
