Замена жесткого диска Sony Vaio VGN-SR140E
Перед проведением любых работ по обслуживанию или замене необходимо снять аккумулятор. Жесткий диск можно извлечь после откручивания двух винтов. Будьте осторожны при извлечении жесткого диска, так как он подключен к материнской плате тонким шлейфом.
Шаг 1
Переверните ноутбук и расположите его, как показано на рисунке.
Шаг 2
Сдвиньте замок вправо, чтобы освободить замок аккумулятора.
Сдвиньте и удерживайте рычаг освобождения влево.
Шаг 3
Используя ноготь или пластиковый инструмент, поднимите аккумулятор, удерживая рычаг освобождения. Поверните аккумулятор вверх и от себя, чтобы снять его с ноутбука.
Шаг 4

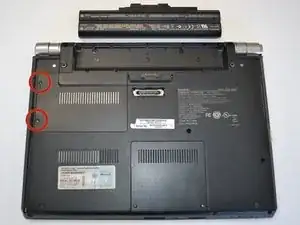

Используя отвертку Phillips #1, ослабьте оба винта, закрепляющих крышку. Эти винты фиксируются к крышке удерживающими клипсами.
Шаг 5

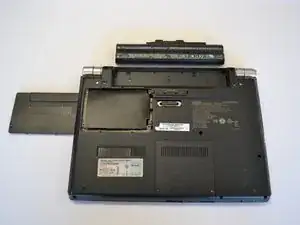

Поднимите крышку с помощью ногтя или пластикового инструмента с стороны, где находятся винты, и снимите её влево.
Шаг 6

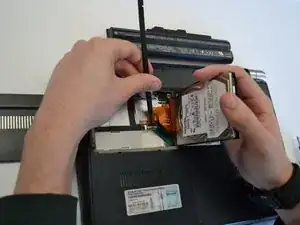

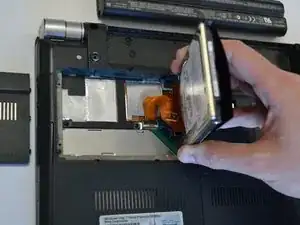

Жесткий диск закрыт тонкой черной пластиковой крышкой. Аккуратно поднимите жесткий диск вверх и вправо.
Будьте осторожны, чтобы не повредить шлейф во время этого шага.
Шаг 7

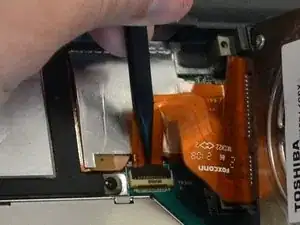

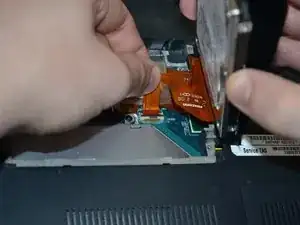

Используйте лопаточку или ноготь, чтобы осторожно освободить замок, фиксирующий шлейф на материнской плате.
Шаг 8

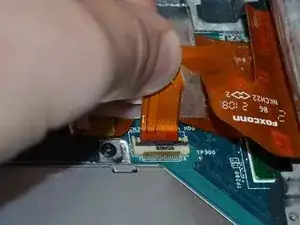

Аккуратно ухватитесь за шлейф близко к разъему. Удалите его, потянув шлейф от разъема на материнской плате под слегка восходящим углом.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
